Manual de Instrucciones
CVM-B100 - CVM-B150
4.4.- DISPLAY
El equipo dispone de un display
TFT a color
donde se visualizan todos los parámetros indica-
dos en la
Tabla 5
.

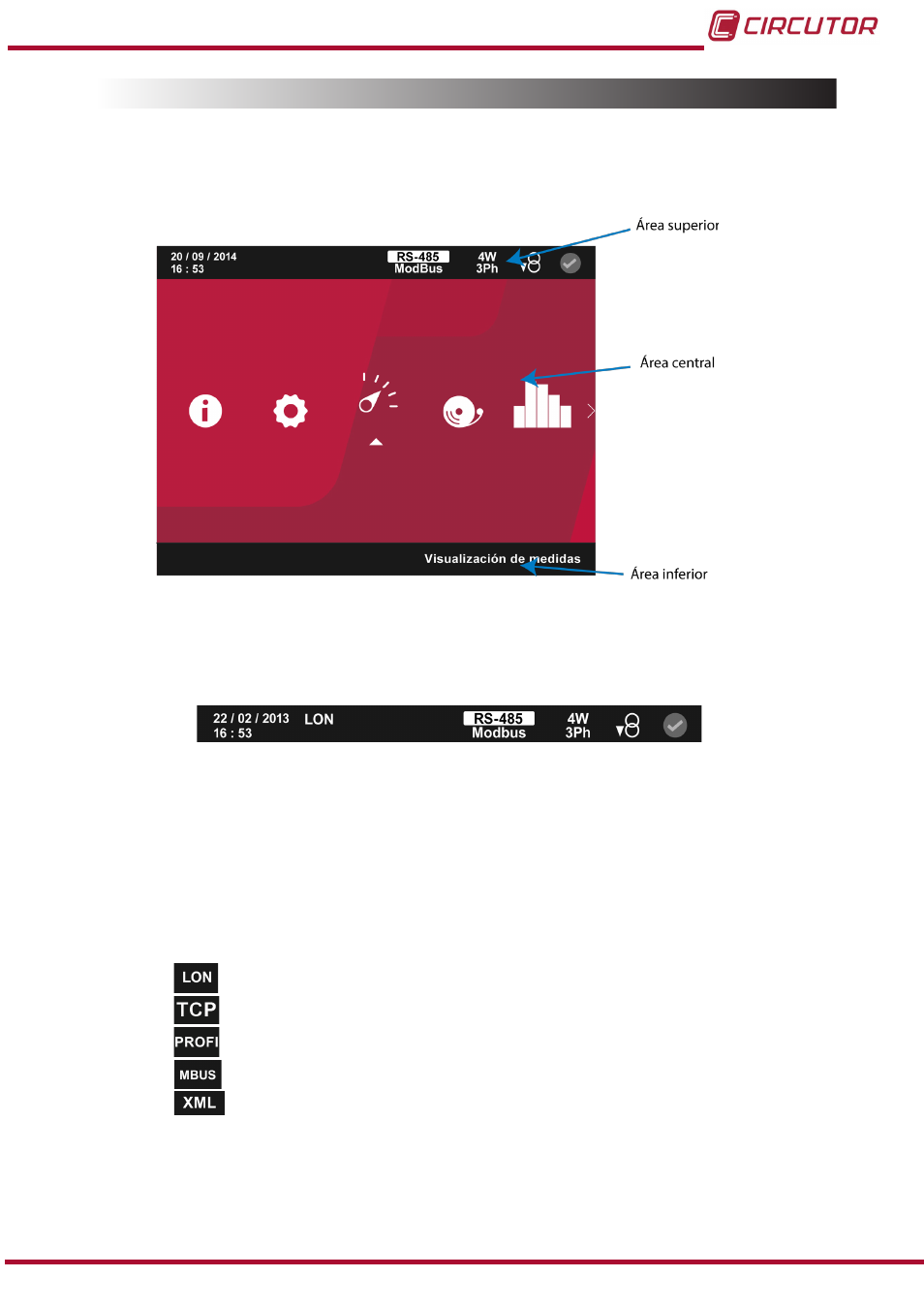

El display está dividido en tres áreas (
Figura 19
):
Figura 19: Áreas del display del CVM-B�
4�4�1�- ÁREA SUPERIOR
Figura 20: Área superior del display�
En esta área se visualiza en todo momento la fecha y hora actual.
También se visualiza:
Módulo de expansión de comunicaciones
Si se ha instalado un módulo de expansión de comunicaciones, en función del módulo
se visualiza:
Módulo
LonWorks�
Módulo
Modbus TCP�
Módulo
Profibus.
Módulo
MBus�
Módulo
Datalogger�
