228
CVM-B100 - CVM-B150
Manual de Instrucciones

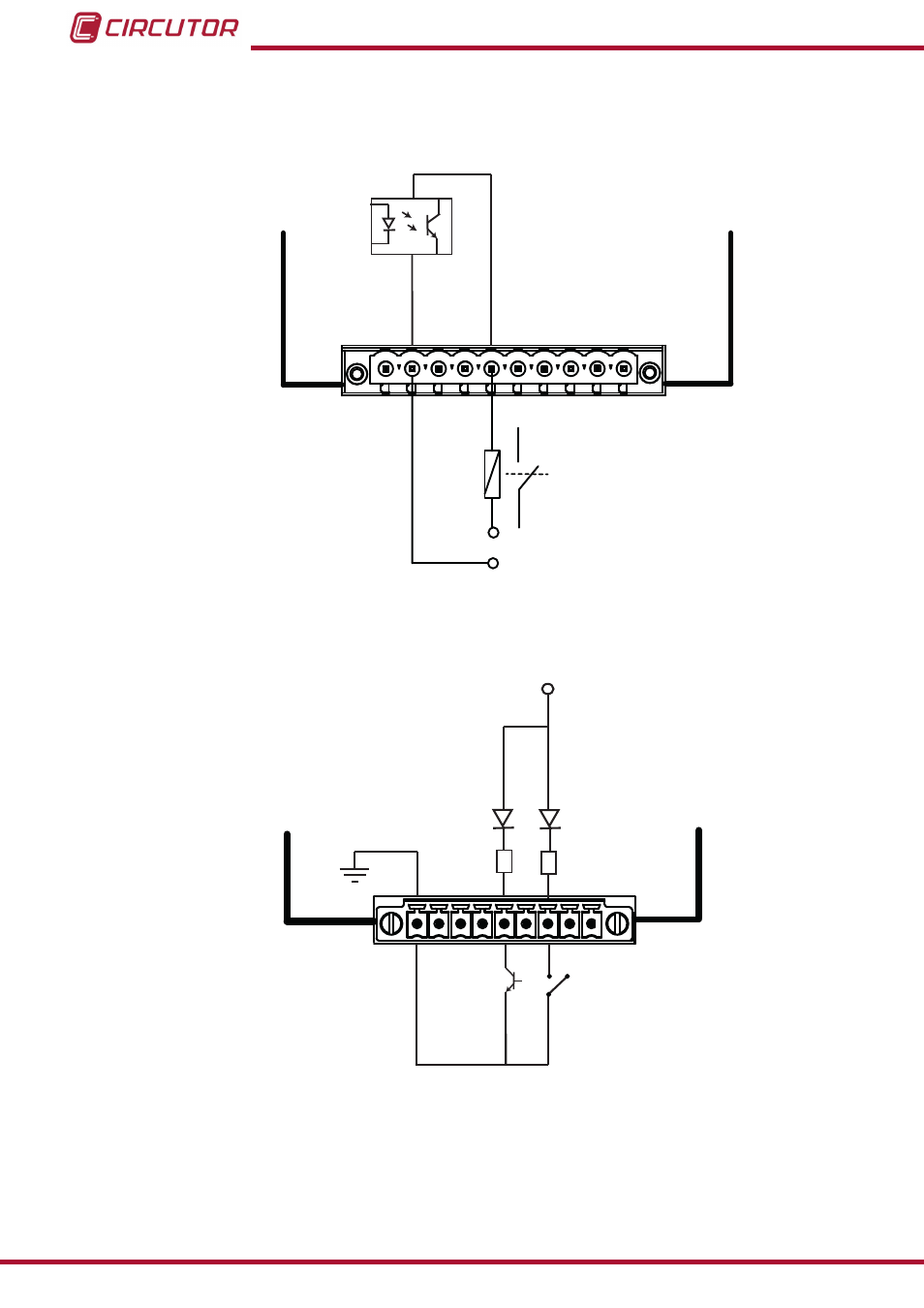

7�3�2�- ESQUEMAS DE CONEXIONADO
A�- Salidas digitales de transistor
1 2 3 4 5 6 7 8 9 10
Optoacoplador
Tensión externa
+
-
Figura 160: Esquema de conexionado, salida digitales de transistor�
B�- Entradas digitales
11
19
12 V DC
3k
3k
NPN
Libre potencial
COMM
Figura 161: Esquema de conexionado, entradas digitales�
