280

CVM-B100 - CVM-B150

Manual de Instrucciones

7.7.- MODULO DE COMUNICACIONES PROFIBUS

El módulo de comunicaciones Profibus,

M-CVM-AB-Profibus, permite comunicar los CVM-B

a una red Profibus.

7�7�1�- BORNES DE CONEXIONADO

Tabla 133: Relación de bornes, Módulo de comunicaciones Profibus.

Bornes del equipo

1: Malla

6: P5, Tensión de alimentación 5V

3: B, Señal Profibus entrada/salida no reversible

8: A, Señal Profibus entrada/salida reversible

5: M5 GND, Potencia de referencia

1

6

3

8

5

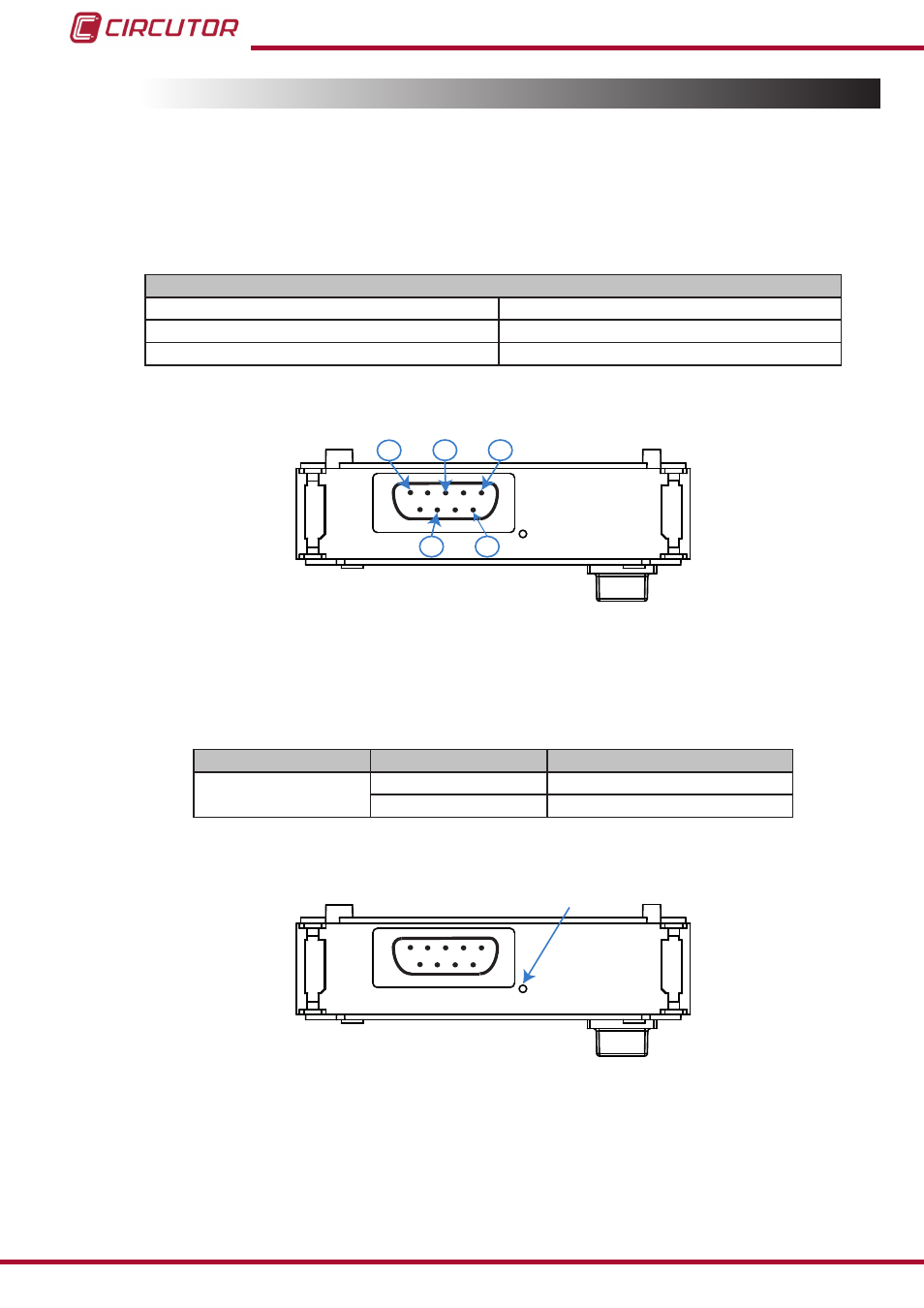

Figura 192: Bornes Módulo de comunicaciones Profibus.

7�7�2�- LEDs

Tabla 134: Relación de LEDs, Módulo de comunicaciones Profibus.

LED

Estado

Función

BUS ERROR

Encendido

Error en las comunicaciones

Apagado

Funcionamiento correcto

BUS ERROR

Figura 193: LED Profibus.
