CVM-B100 - CVM-B150
Manual de Instrucciones
5�5�3�1�- Módulos de expansión de Entradas/Salidas digitales de Transistor y de Relés

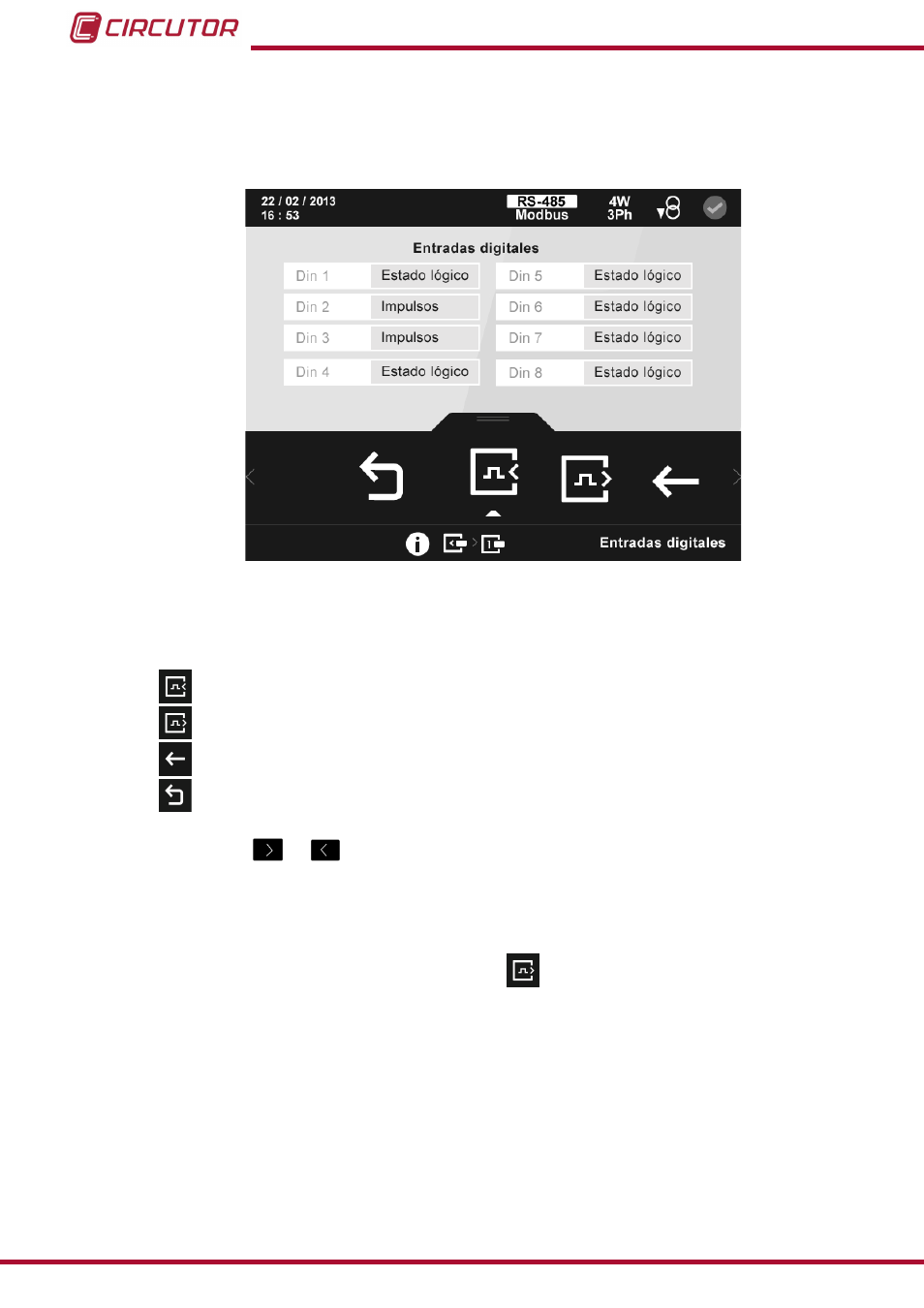

La pantalla de la
Figura 99
, es una de las pantallas de visualización de la información del
módulo de expansión.
Figura 99: Pantalla de información de las entradas digitales (Módulo Entradas/Salidas digitales de Transistor)�
En esta pantalla se visualiza como se han configurado las entradas digitales del módulo.
En el área inferior aparecen las siguientes opciones:
Entradas digitales, para visualizar como se han configurado de las entradas.
Salidas digitales, para visualizar como se han configurado de las salidas.
Volver, vuelve a la pantalla de información de los módulos de expansión,
Figura 98
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar entre las diferentes opciones.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
Al seleccionar la opción de las salidas digitales,
, se visualiza la pantalla de la
Figura 100
,
con la información de configuración de las salidas digitales.
