7.6.- MODULO DE COMUNICACIONES LONWORKS
El módulo de comunicaciones LonWorks, M-CVM-AB-LON, permite comunicar los CVM-B a
una red LonWork.
7�6�1�- BORNES DE CONEXIONADO
Tabla 131: Relación de bornes, Módulo de comunicaciones LonWork�
Bornes del equipo
1, 4: A, Conexión al bus ( sin polaridad ) 3: Sin uso
2, 5: B, Conexión al bus ( sin polaridad )
1 2 3 4 5
Figura 186: Bornes Módulo de comunicaciones LonWorks�

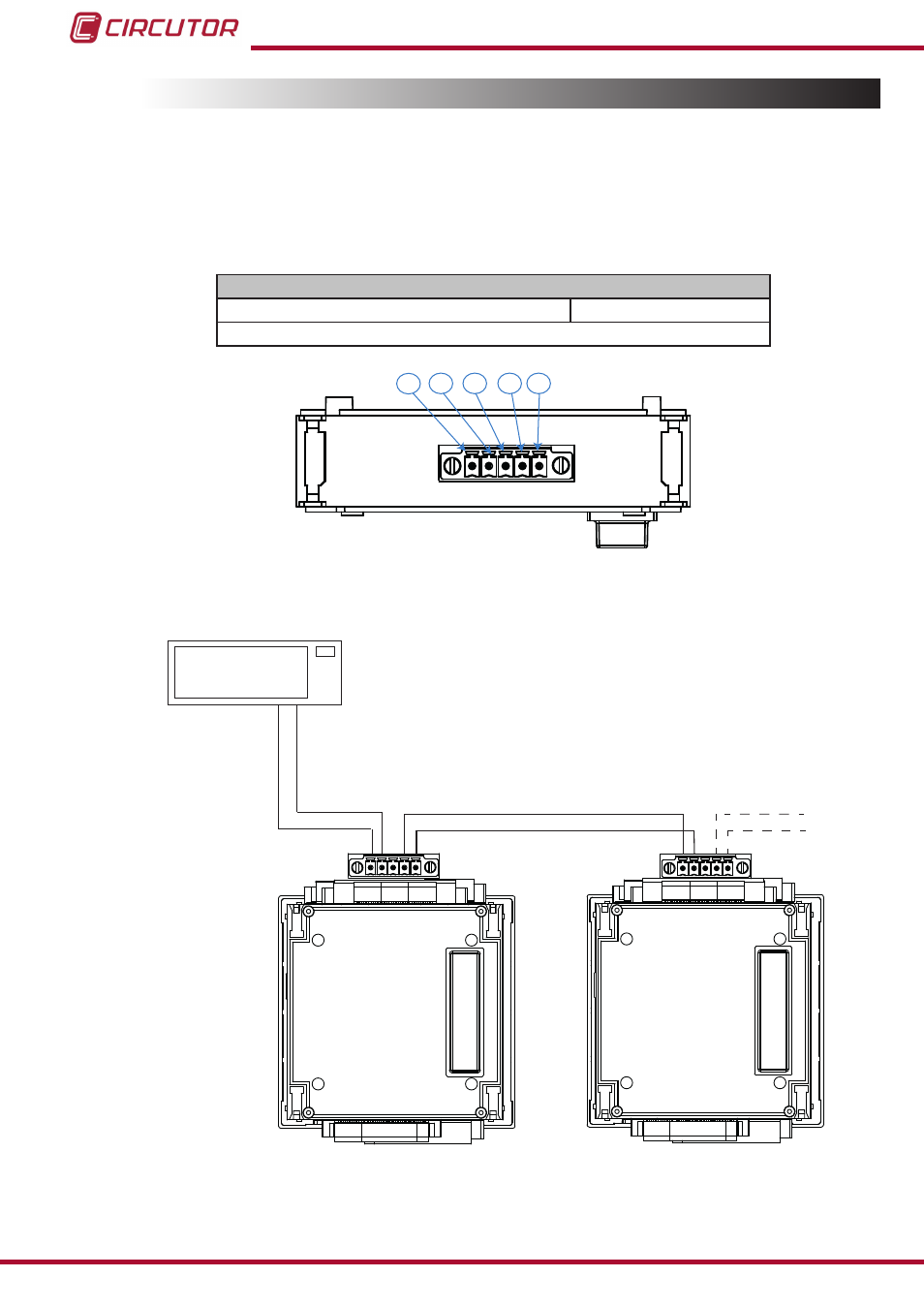

7�6�2�- ESQUEMA DE CONEXIONADO
B B A A B
Red LonWorks
A A B
CVM-B1xx
+
M-CVM-AB-LON
CVM-B1xx
+
M-CVM-AB-LON
Figura 187:Esquema de conexionado, LonWorks�
