CVM-B100 - CVM-B150
Manual de Instrucciones
6�- COMUNICACIONES INTEGRADAS
Los
CVM-B disponen de un puerto de comunicaciones RS-485.
El equipo posee de serie dos protocolos de comunicación:
MODBUS RTU ® y BACnet.
En el menú de configuración se selecciona el protocolo y los parámetros de configuración.
(
“
El equipo sale de fábrica configurado con el protocolo
MODBUS.
6.1.- CONEXIONADO
La composición del cable RS-485 se deberá llevar a cabo mediante cable de par trenzado
con malla de apantallamiento (mínimo 3 hilos), con una distancia máxima entre el
CVM-B y la
unidad master de 1200 metros de longitud.
En dicho bus podremos conectar un máximo de 32
CVM-B.
Para la comunicación con la unidad master, debemos utilizar un conversor inteligente.
B ( - )
RS-232 / USB / Ethernet / Profibus ...
PC
B ( - )
A ( + )
RS-485
S
A(+) B(-) S
A(+) B(-) S
RS-485
RS-232
USB
Ethernet
Profibus
...

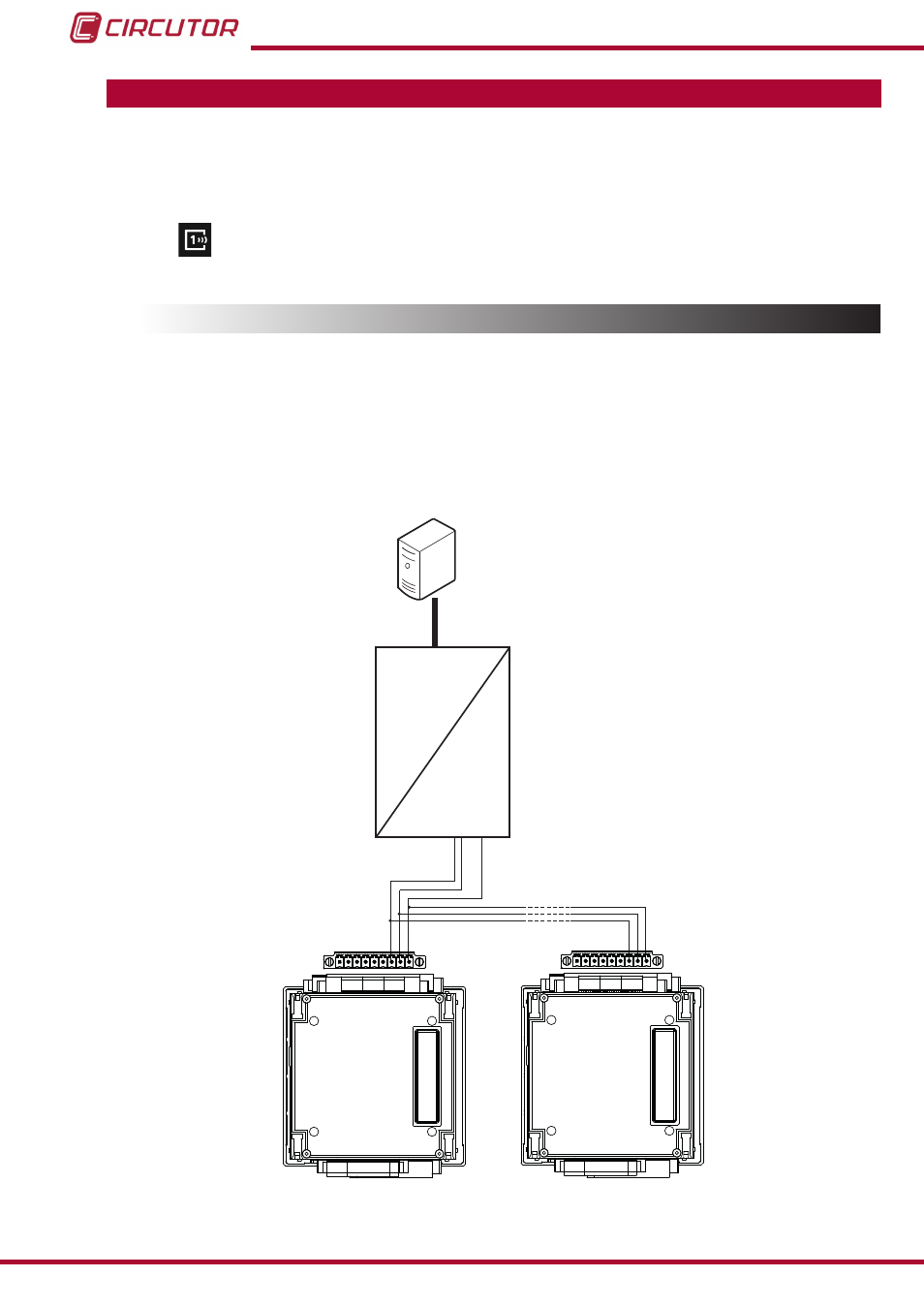

Figura 141: Esquema de conexionado RS-485�
