Manual de Instrucciones
CVM-B100 - CVM-B150
5�6�7�-
Relación de los transformadores de corriente�
En esta pantalla,
, se selecciona la relación de los transformadores de corriente.
Concretamente se programa:
El valor del primario de corriente
El valor del secundario de corriente.
El valor del primario de la corriente de neutro.
El valor del secundario de la corriente de neutro.

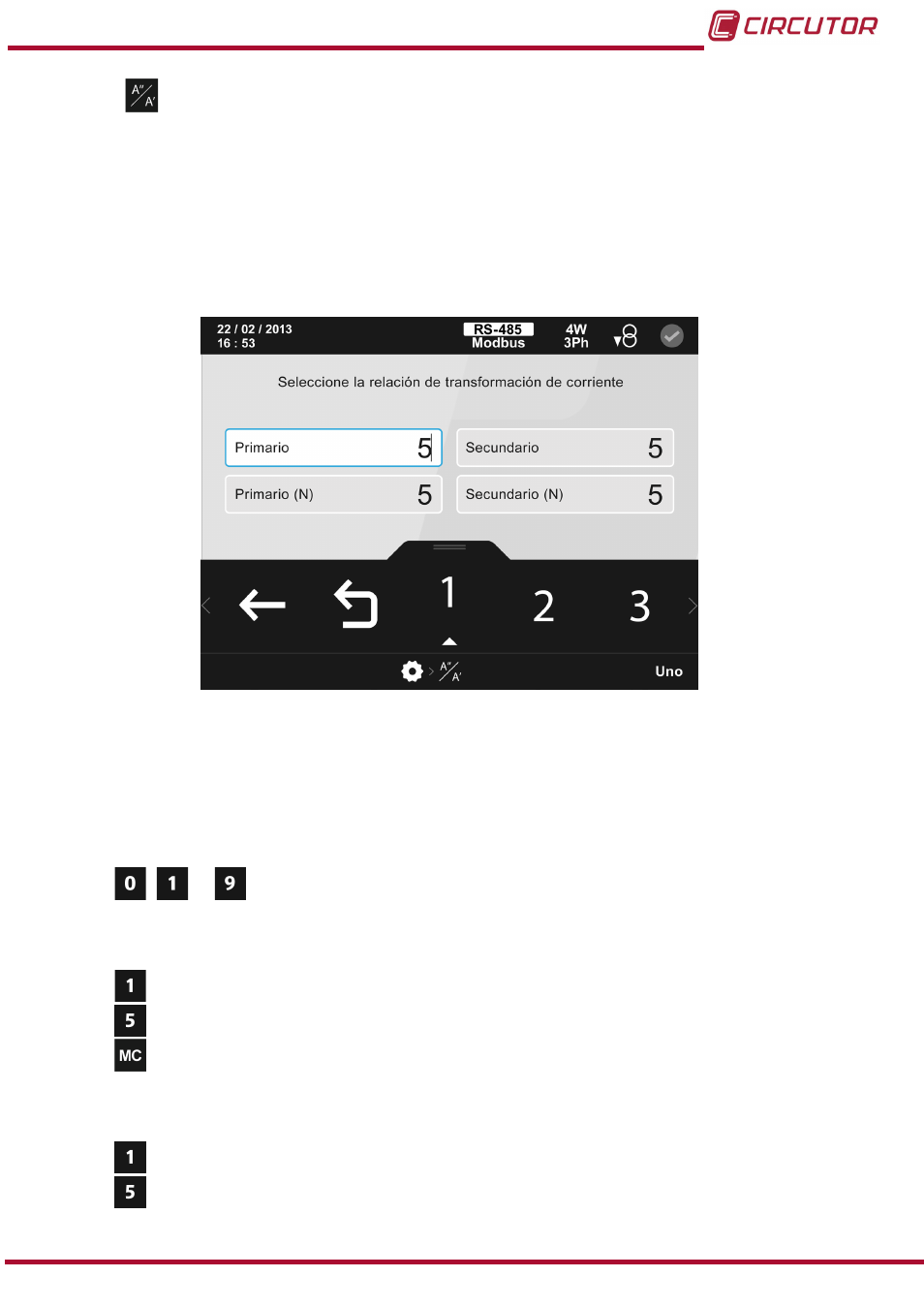

Figura 120: Pantalla de configuración de la relación de los transformadores de corriente.
El parámetro seleccionado se indica resaltando el fondo en color blanco.
En el área inferior aparecen las siguientes opciones:
● Al programar el
Primario de corriente y el Primario de la corriente de neutro:
,
...
Los diez digitos posibles a programar.
● Al programar el
Secundario de corriente :
Para seleccionar un secundario de 1A.
Para seleccionar un secundario de 5A.
Para seleccionar un transformador eficiente tipo MC ( /0.250 A )
● Al programar
el Secundario de la corriente de neutro:
Para seleccionar un secundario de 1A.
Para seleccionar un secundario de 5A.
