HEIDENHAIN iTNC 530
91
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia

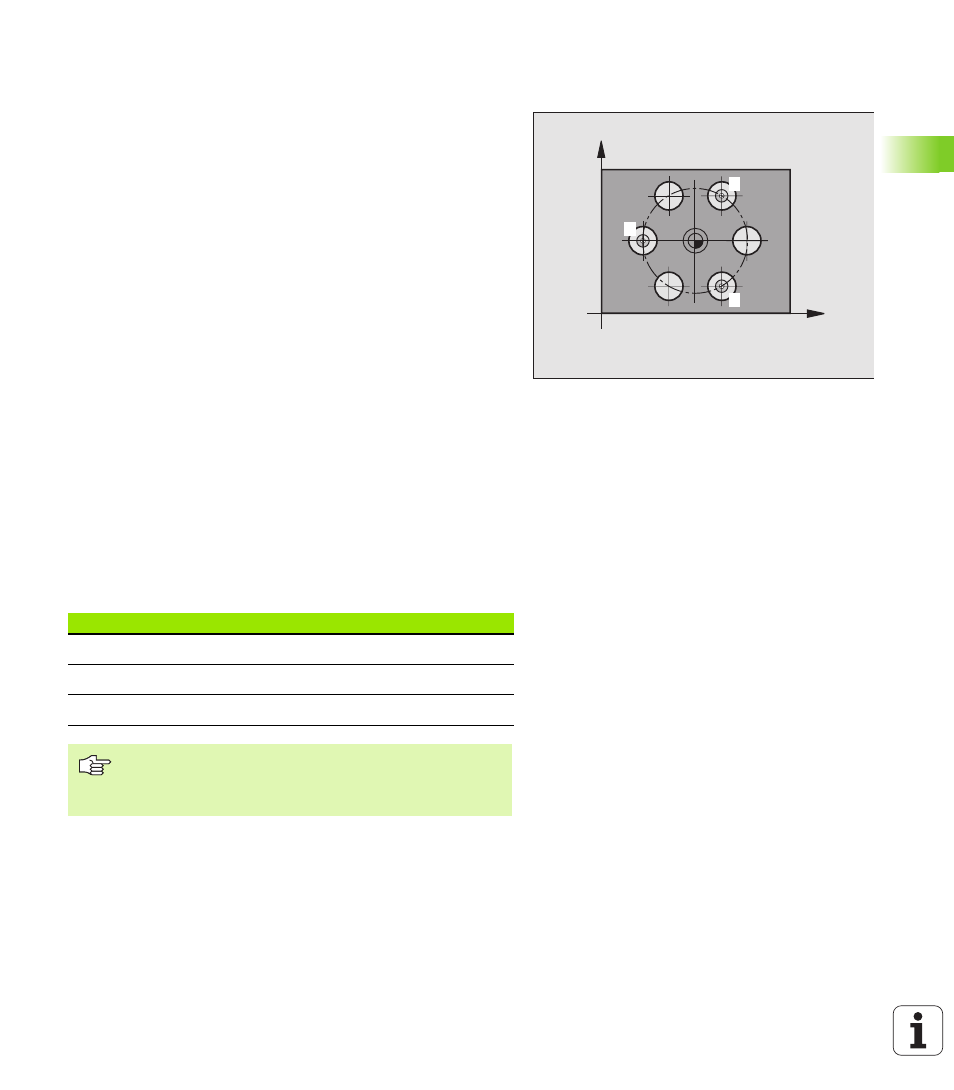

PTO. REF. CENTRO CIRCULO TALADROS
(ciclo de palpación 416, DIN/ISO: G416)
El ciclo de palpación 416 calcula el punto central de un círculo de
agujeros mediante la medición de tres taladros y fija este punto
central como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero o en una tabla de
presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hasta el centro
del primer taladro introducido
1
2
Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3
Después el palpador retrocede a la altura segura y posiciona sobre
el centro programado del segundo taladro
2
4
El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5
Después el palpador retrocede a la altura segura y se posiciona
sobre el centro programado del tercer taladro
3
6
El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el tercer centro del taladro
7
A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en página 66) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
8
Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
3
Número de parámetro Significado
Q151
Valor real centro del eje principal
Q152
Valor real centro del eje auxiliar
Q153
Valor real diámetro círculo de taladros
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
