3.2 Cálculo aut

o

mático de los punt

os de r

ef

er

encia

8

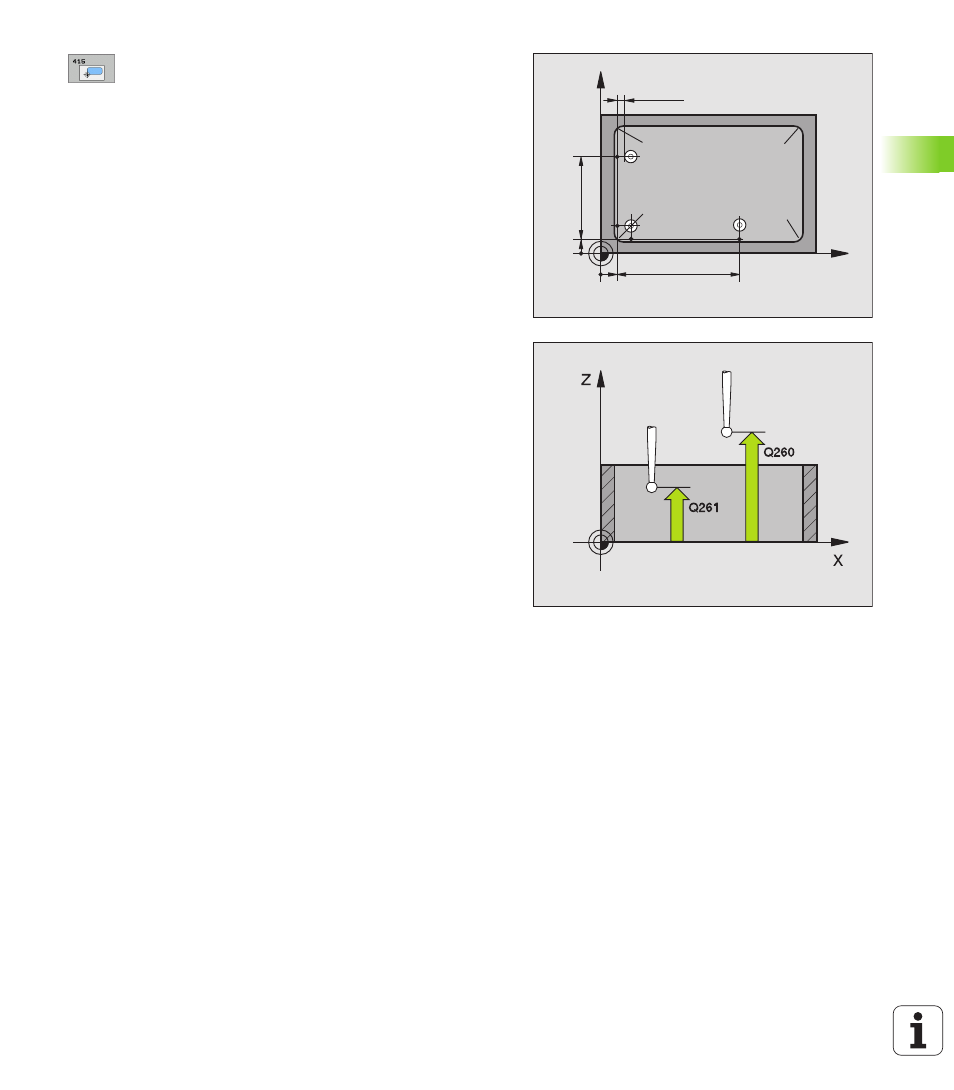

1er punto de medición del 1er eje

Q263 (valor

absoluto): Coordenada del 1er punto de palpación en

el eje principal del plano de mecanizado

8

1er punto de medición del 2º eje

Q264 (valor

absoluto): Coordenada del 1er punto de palpación en

el eje auxiliar del plano de mecanizado

8

Distancia del 1er eje

Q326 (valor incremental):

Distancia entre el primer y el segundo punto de

medición en el eje principal del plano de mecanizado

8

Distancia 2º eje

Q327 (valor incremental): Distancia

entre el tercer y el cuarto punto de medición en el eje

auxiliar del plano de mecanizado

8

Esquina

Q308: Número de la esquina, en la cual el

TNC debe fijar el punto de referencia

8

Altura de la medición en el eje del palpador

Q261

(valor absoluto): Coordenada del centro de la bola

(=punto de contacto) en el eje de palpación, desde la

cual se quiere realizar la medición

8

Distancia de seguridad

Q320 (valor incremental):

Distancia adicional entre el punto de medición y la

bola del palpador. Q320 se suma al valor del MP6140

8

Altura de seguridad

Q260 (valor absoluto):

Coordenada en el eje del palpador, en la cual no se

puede producir ninguna colisión entre el palpador y la

pieza

8

Desplazamiento a la altura de seguridad

Q301:

Determinar cómo debe desplazarse el palpador entre

los puntos de medición:

0

: Entre los puntos de medición desplazarse a la altura

de medición

1

: Desplazar entre los puntos de medición a la altura

de seguridad

8

Ejecutar giro básico

Q304: Determinar si el TNC

debe compensar la posición inclinada de la pieza

mediante un giro básico:

0

: No realizar el giro básico

1

: Realizar el giro básico

X

Y

Q264

Q263

Q326

Q327

Q308=1

Q308=2

Q308=3

Q308=4

MP6140

+

Q320
