2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.4 Fijar un punt
o de r
ef
er
encia con palpador
es 3D

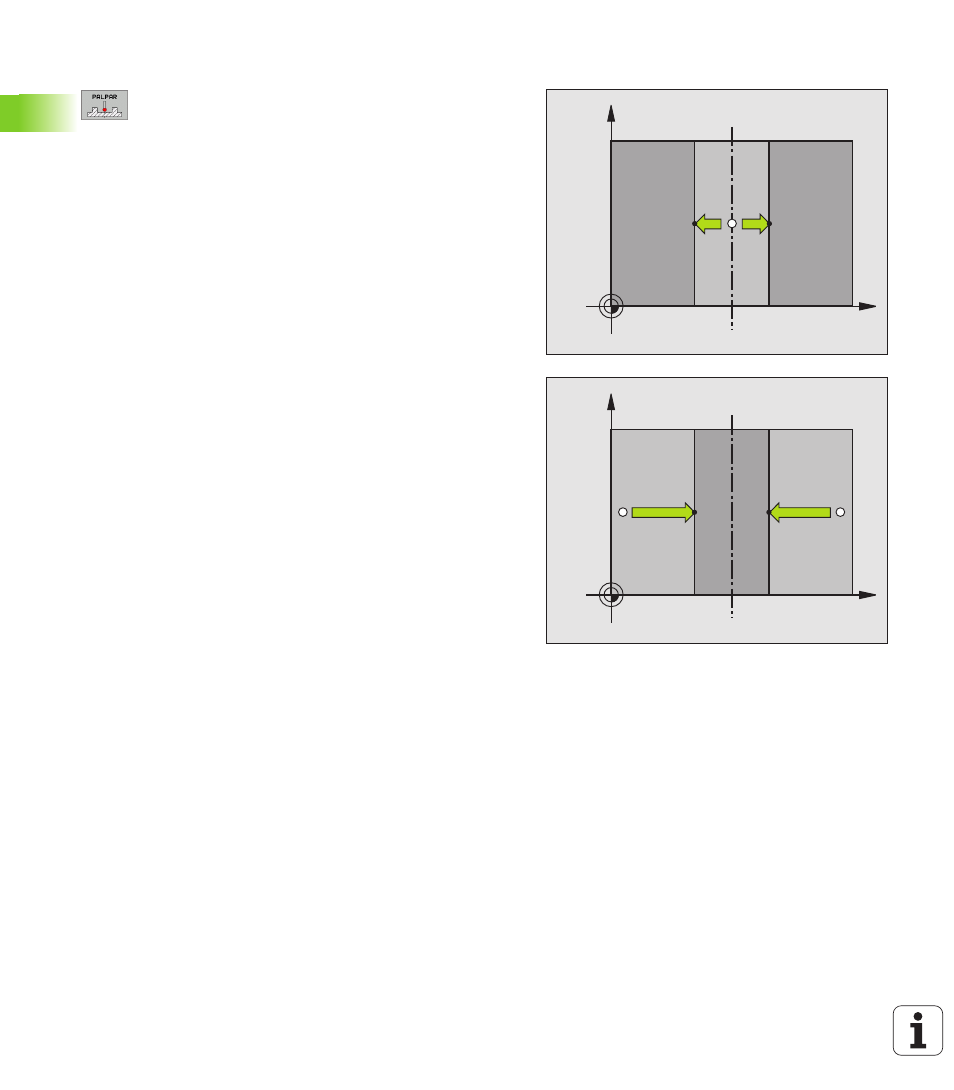

Eje central como punto de referencia
8
Seleccionar la función de palpación: Pulsar la softkey
PALPAR
8
Posicionar el palpador cerca del primer punto de
palpación
8
Seleccionar la dirección de palpación mediante
softkey
8
Palpación: Accionar el pulsador externo de arranque
START
8
Posicionar el palpador cerca del segundo punto de
palpación
8
Palpación: Accionar el pulsador externo de arranque
START
8
Punto de referencia
: Introducir las coordenadas del
punto de referencia en la ventana del menú, aceptar
con la softkey FIJAR PUNTO DE REF., o escribir los
valores en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero", pág. 28, ó véase "Escribir los valores de
la medición de los ciclos de palpación en una tabla de
8
Finalizar la función de palpación: Pulsar la tecla FIN
X
Y
X+
X
X
Y
X
X+
