HEIDENHAIN iTNC 530 77
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia

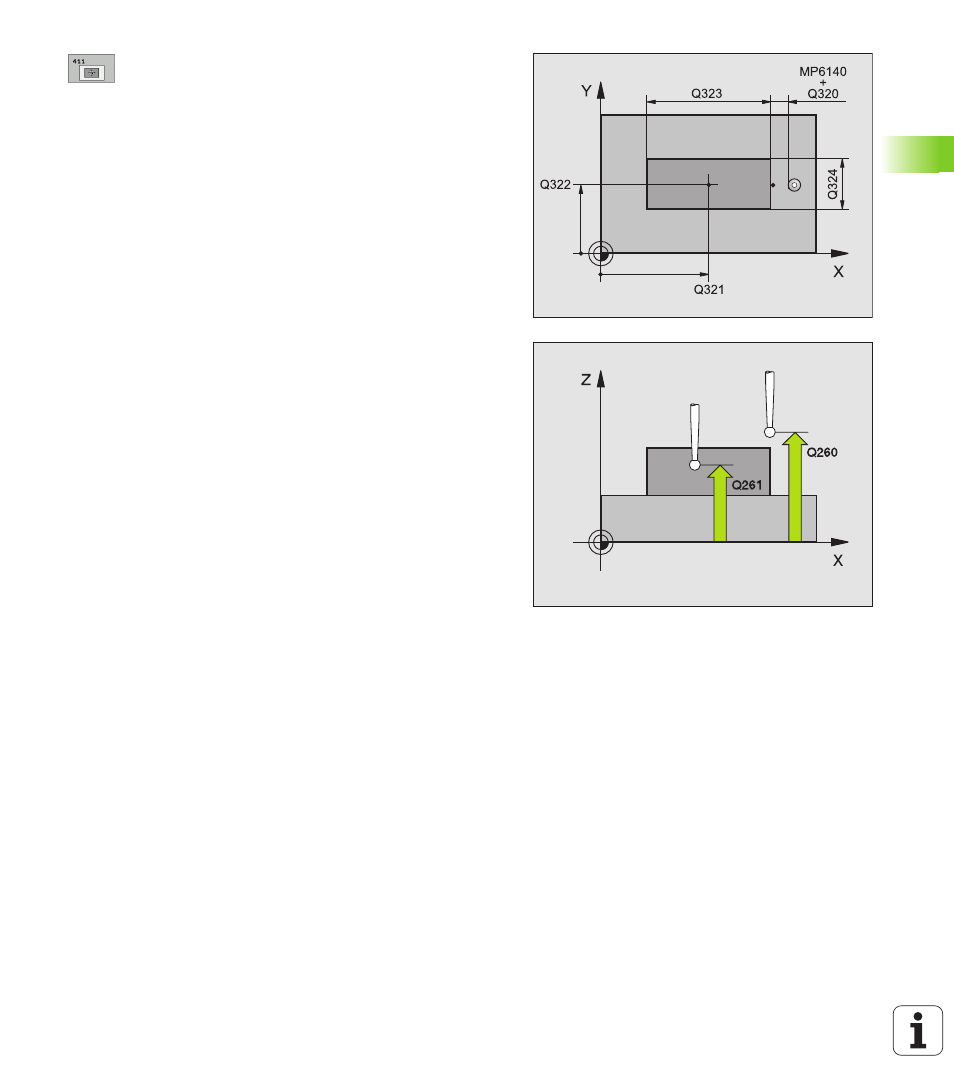

8 Centro 1er eje
Q321 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado
8 Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado
8 Longitud lado 1 Q323 (valor incremental): Longitud
de la isla, paralela al eje principal del plano de
mecanizado
8 Longitud lado 2 Q324 (valor incremental): Longitud
de la isla, paralela al eje auxiliar del plano de
mecanizado
8 Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0 : Desplazar entre los puntos de medición a la altura
de medición
1 : Desplazar entre los puntos de medición a la altura
de seguridad
8 Número del punto cero en la tabla
Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Al introducir Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra en el centro
de la isla
8 Nuevo pto. de ref. en el eje principal
Q331 (valor
absoluto): Coordenada en el eje principal sobre la cual
el TNC fija el centro de la isla calculado.
Ajuste básico = 0
8 Nuevo pto. ref. en el eje auxiliar
Q332 (valor
absoluto): Coordenada en el eje auxiliar, sobre la cual
el TNC fija el centro calculado de la isla.
Ajuste básico = 0
