70 3 Ciclos de palpación para la verificación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia

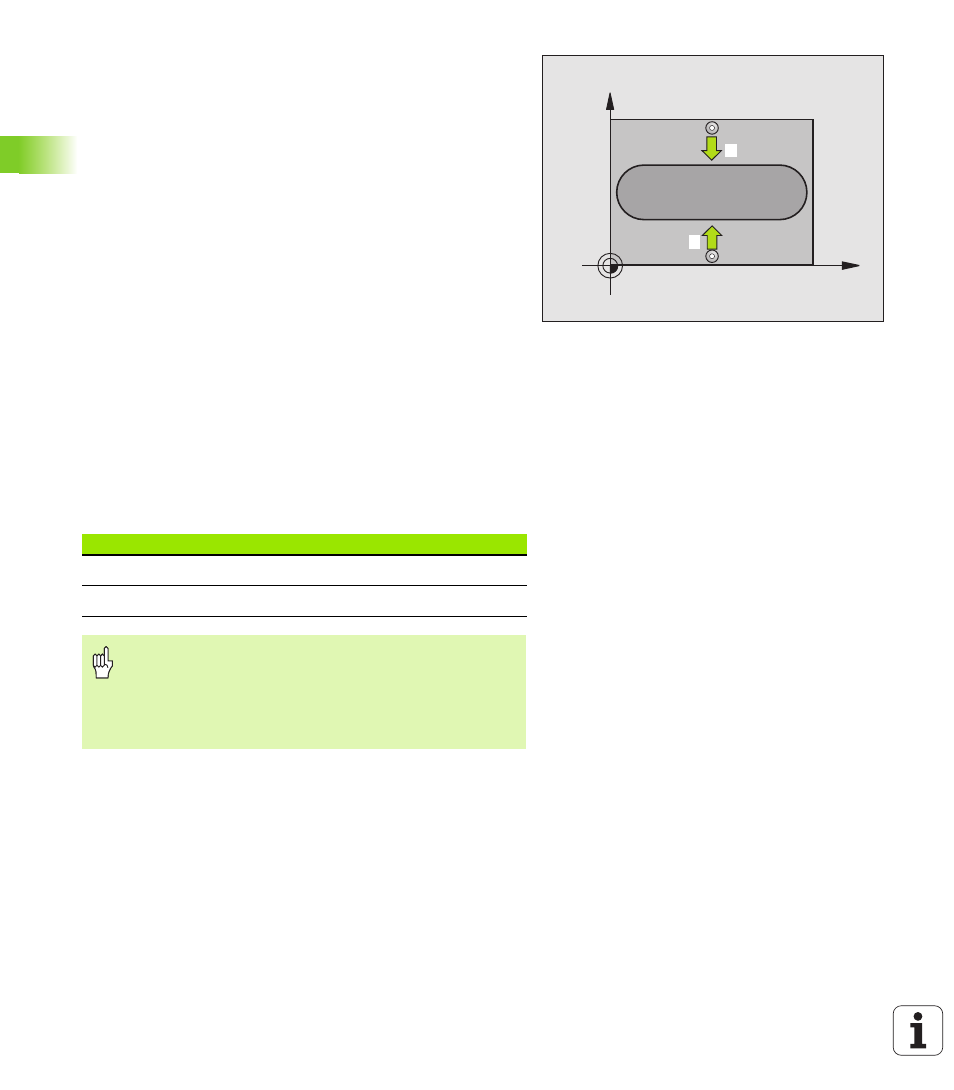

PUNTO DE REFERENCIA CENTRO ISLA (ciclo de
palpación 409, DIN/ISO: G409, Función-3 FCL)
El ciclo de palpación 409 determina el punto central de una isla y fija
este punto central como punto de referencia. Si se desea, el TNC
también puede escribir el punto central en una tabla de puntos cero o
en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150
o bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación 1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360)
3 Después el palpador se desplaza a una altura de seguridad al
siguiente punto de palpación 2 y ejecuta el segundo proceso de
palpación
4 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en página 66) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
5 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
Número de parámetro Significado
Q166 Valor real de la anchura de la isla medida
Q157 Eje central posición valor real
Antes de la programación deberá tenerse en cuenta
Para evitar una colisión entre el palpador y la pieza, deberá
indicarse la anchura de la isla mayor a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
