20 1 Introducción
1.
1 Nociones básicas sobr
e los ciclos de palpación

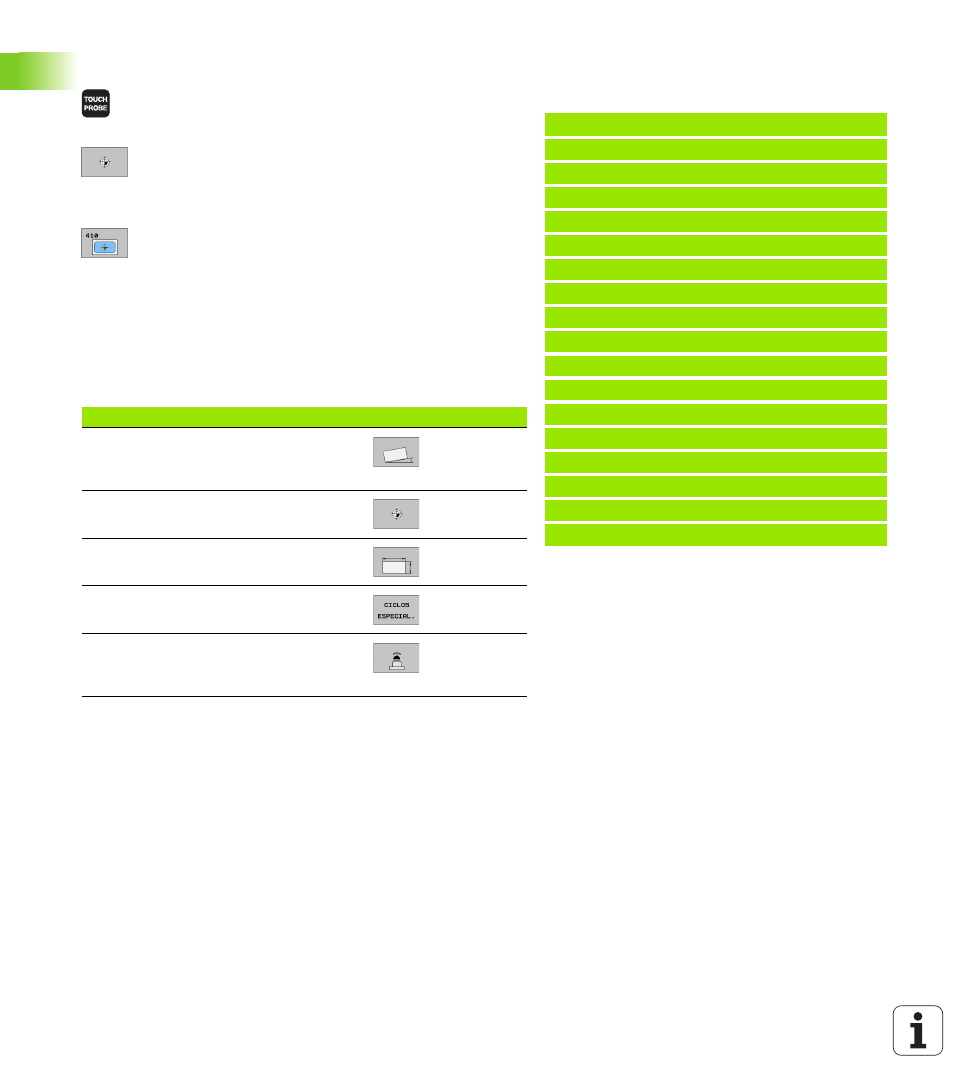

Definición de los ciclos de palpación en el modo de funcionamiento
Memorizar/editar programa
8 En la carátula de softkeys se pueden ver,
estructuradas en grupos, todas las funciones de
palpación disponibles
8 Selección de un grupo de ciclos de palpación, p.ej.
fijación del punto de referencia. Los ciclos de
digitalización y los ciclos para la medición automática
de herramientas, sólo están disponibles si la máquina
ha sido preparada para ello
8 Selección del ciclo, p.ej. fijación del punto de
referencia en el centro de una cajera. El TNC abre un
diálogo y pregunta por todos los valores de
introducción; simultáneamente aparece en la mitad
derecha de la pantalla un gráfico en el cual aparecen
los parámetros a introducir en color más claro
8 Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
8 El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Ejemplo: Frases NC
5 TCH PROBE 410 PTOREF RECTÁNGULO INTERNO
Q321=+50 ;CENTRO 1ER. EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;1ª LONGITUD LATERAL
Q324=20 ;2ª LONGITUD LATERAL
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q305=10 ;Nº EN TABLA
Q331=+0 ;PUNTO REFERENCIA
Q332=+0 ;PUNTO REFERENCIA
Q303=+1 ;ENTREGA VALOR MEDICIÓN
Q381=1 ;PALPAR EJE TS
Q382=+85 ;1ª COORD. PARA EJE TS
Q383=+50 ;2ª COORD. PARA EJE TS
Q384=+0 ;3ª COORD. PARA EJE TS
Q333=+0 ;PUNTO REFERENCIA
Grupo-ciclo de medición Softkey Página
Ciclos para el registro automático y
compensación de una posición inclinada
de la pieza
Pág. 46
Ciclos para la fijación automática del punto
de referencia
Pág. 63
Ciclos para control automático de la pieza Pág. 105
Ciclos de calibrado, ciclos especiales Pág. 141
Ciclos para medición automática de la
herramienta (autorizado por el fabricante
de la máquina)
Pág. 152
