3.3 Medición aut
omática de piezas
8 Dirección de desplazamiento 1
Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1 : Dirección de desplazamiento negativa
+1 : Dirección de desplazamiento positiva

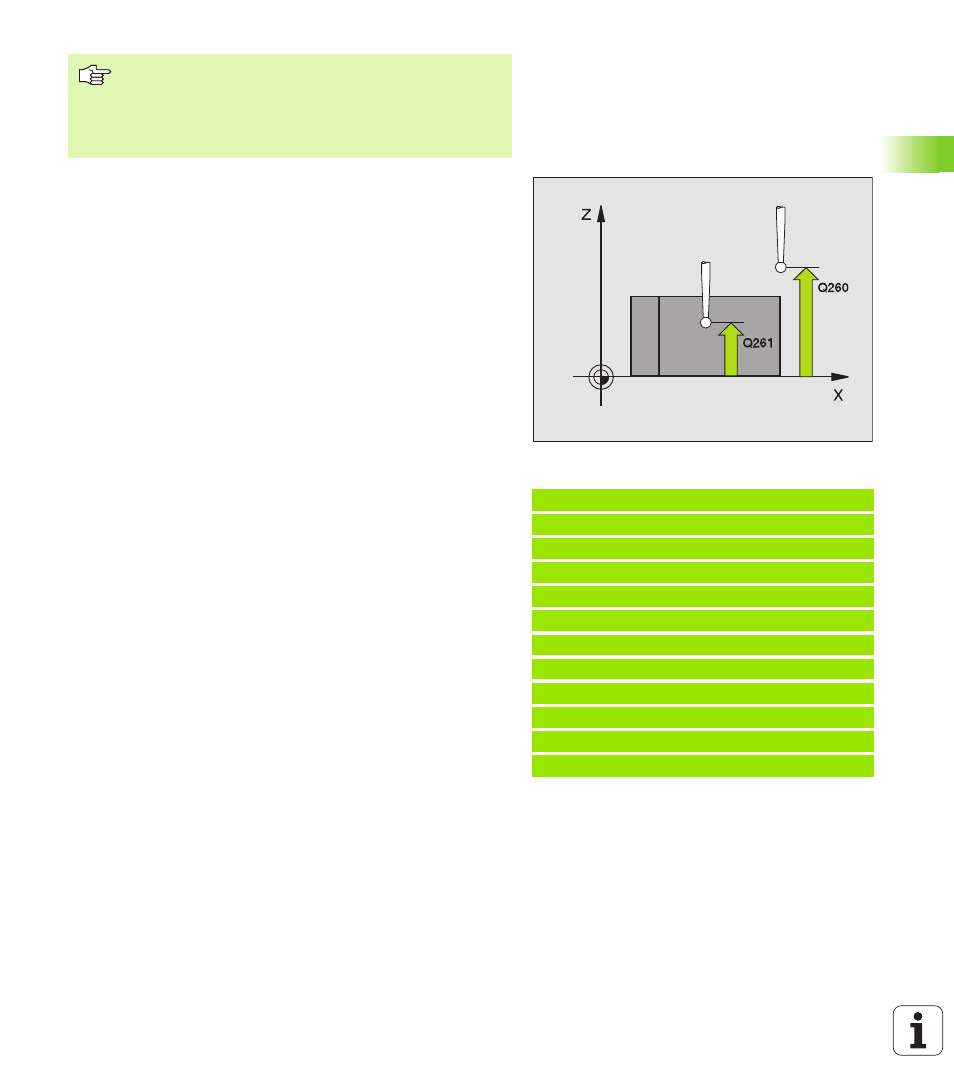

8 Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0 : Entre los puntos de medición desplazarse a la altura
de medición
1 : Desplazar entre los puntos de medición a la altura
de seguridad
8 Protocolo de medición
Q281: Fijar si el TNC debe
crear un protocolo de medición:
0 : No realizar el protocolo de medición
1 : Registrar protocolo de medición: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR420.TXT en el directorio, en el que esté
guardado el programa de medición
2 : Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
Tener en cuenta con eje de palpación = eje de
medición
Seleccionar Q263 igual a Q265 cuanto el ángulo se mide
en dirección del eje A; seleccionar Q263 distinto de Q265,
cuando se mide el ángulo en dirección del eje B.
Ejemplo: Frases NC
5 TCH PROBE 420 MEDIR ÁNGULO
Q263=+10 ;1ER PUNTO DEL 1ER EJE
Q264=+10 ;1ER PUNTO DEL 2º EJE
Q265=+15 ;2º PUNTO DEL 1ER EJE
Q266=+95 ;2º PUNTO DEL 2º EJE
Q272=1 ;EJE DE MEDIDA
Q267=-1 ;DIRECCIÓN DE DESPLAZAMIENTO
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+10 ;ALTURA SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEG.
Q281=1 ;PROTOCOLO DE MEDIDA
