126 3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas

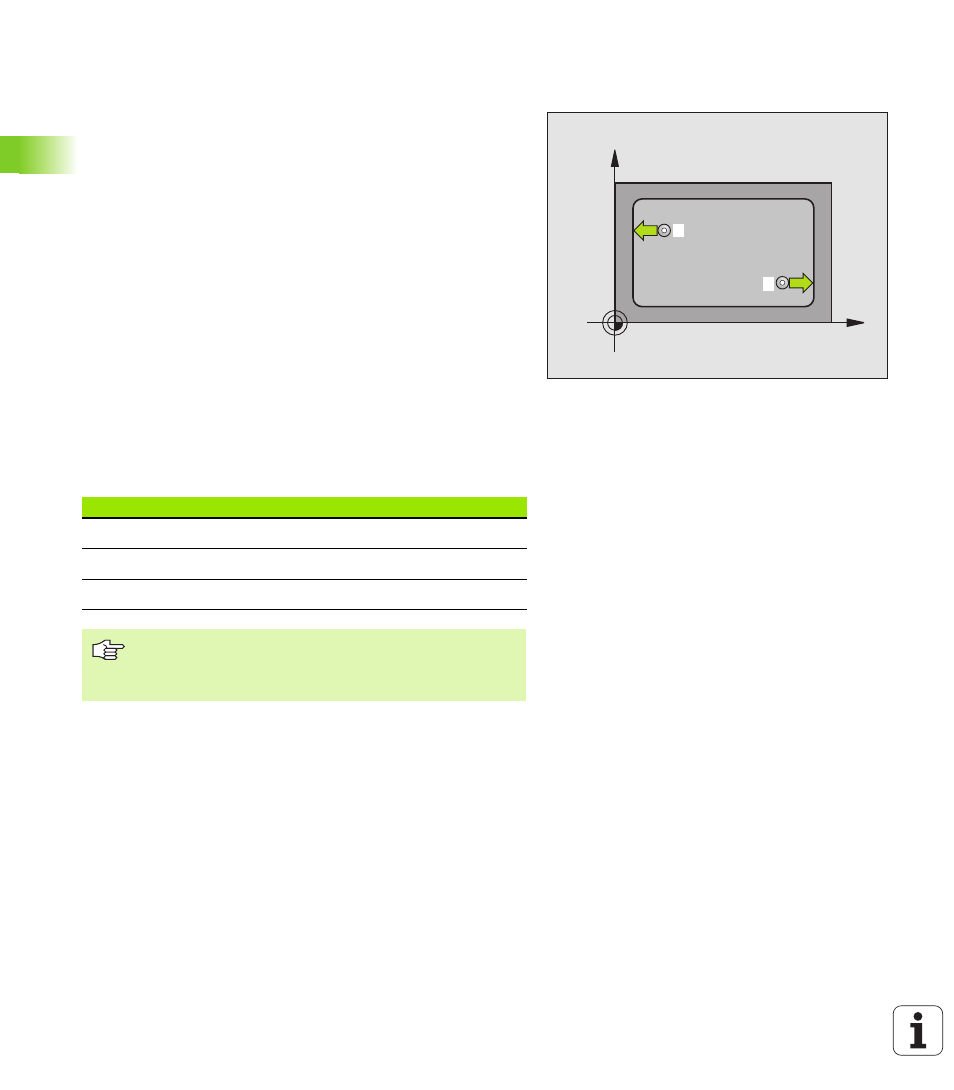

MEDIR RANURA INTERIOR (ciclo de
palpación 425, DIN/ISO: G425)
El ciclo de palpación 425 determina la posición y el ancho de una
ranura (cajera). Si se definen los valores de tolerancia correspondientes
en el ciclo, el TNC lleva a cabo una comparación entre valor nominal y
valor real y memoriza las variaciones en los parámetros de sistema.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación 1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360). 1. Palpación siempre en la
dirección positiva del eje programado
3 Si se programa una desviación para la segunda medición, el TNC
desplaza el palpador paralelo al eje hasta el siguiente punto de
palpación 2 y realiza allí el segundo proceso de palpación. Cuando
no se introduce un desplazamiento, el TNC mide directamente la
anchura en la dirección contraria
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
X
Y
1
2
Número de parámetro Significado
Q156 Valor real longitud medida
Q157 Eje central posición valor real
Q166 Desviación de la longitud medida
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
