82

3 Ciclos de palpación para la verificación automática de piezas

3.2 Cálculo aut

o

mático de los punt

os de r

ef

er

encia

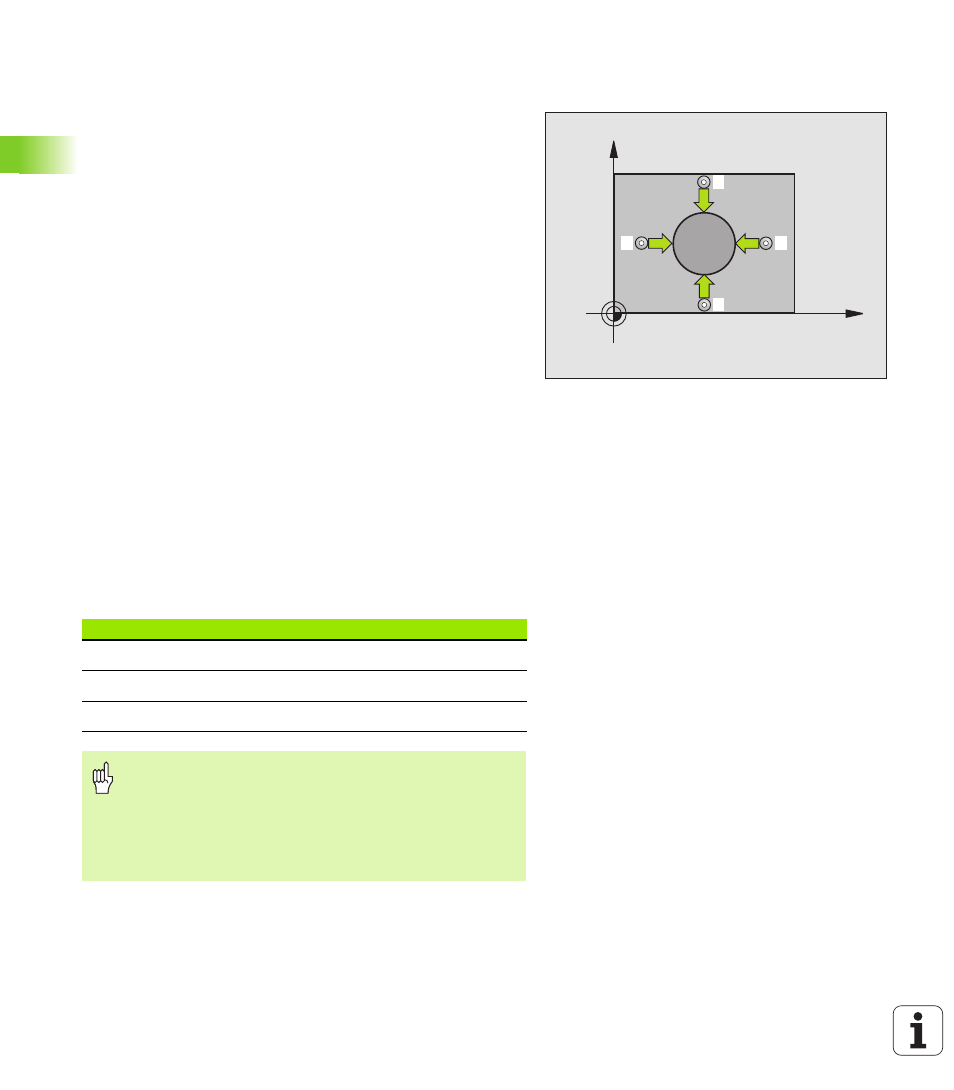

PTO. REF. CIRCULO EXTERIOR (ciclo de
palpación 413, DIN/ISO: G413)

El ciclo de palpación 413 determina el punto central de una cajera

circular y fija este punto central como punto de referencia. Si se desea,

el TNC también puede escribir el punto central en una tabla de puntos

cero o en una tabla de presets.
1

El TNC posiciona el palpador en avance rápido (valor de MP6150 o

bien MP6361) y según la lógica de posicionamiento (véase

"Ejecución de los ciclos de palpación" en página 24) hacia el punto

de palpación

1

. El TNC calcula los puntos de palpación según las

indicaciones en el ciclo y la distancia de seguridad indicada en

MP6140

2

A continuación el palpador se desplaza a la altura de la medición

programada y ejecuta el primer proceso de palpación con avance

de palpación (MP6120 o bien MP6360). El TNC determina

automáticamente la dirección de palpación en relación al ángulo

inicial programado

3

Después el palpador se desplaza hasta el siguiente punto de

palpación en altura de medición o en altura de seguridad

2

y

ejecuta en ese punto el segundo proceso de palpación

4

El TNC posiciona el palpador en el punto de palpación

3

y después

en el punto de palpación

4

y ejecuta en ese punto el tercer o cuarto

proceso de palpación

5

A continuación el TNC posiciona el palpador de nuevo en la altura

de seguridad y procesa el punto de referencia calculado en relación

con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de

referencia calculado" en página 66) y memoriza los valores actuales

en los parámetros Q ejecutados a continuación

6

Cuando se desee, el TNC determina seguidamente en una

palpación previa separada el punto de referencia en el eje de

palpación

X

Y

1

2

4

3

Número de parámetro Significado

Q151

Valor real centro del eje principal

Q152

Valor real centro del eje auxiliar

Q153

Diámetro valor real

Antes de la programación deberá tenerse en cuenta

Para evitar que el palpador colisione con la pieza, deberá

indicarse el diámetro nominal de la cajera (taladro) mayor

a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a

la herramienta para la definición del eje de palpación.
