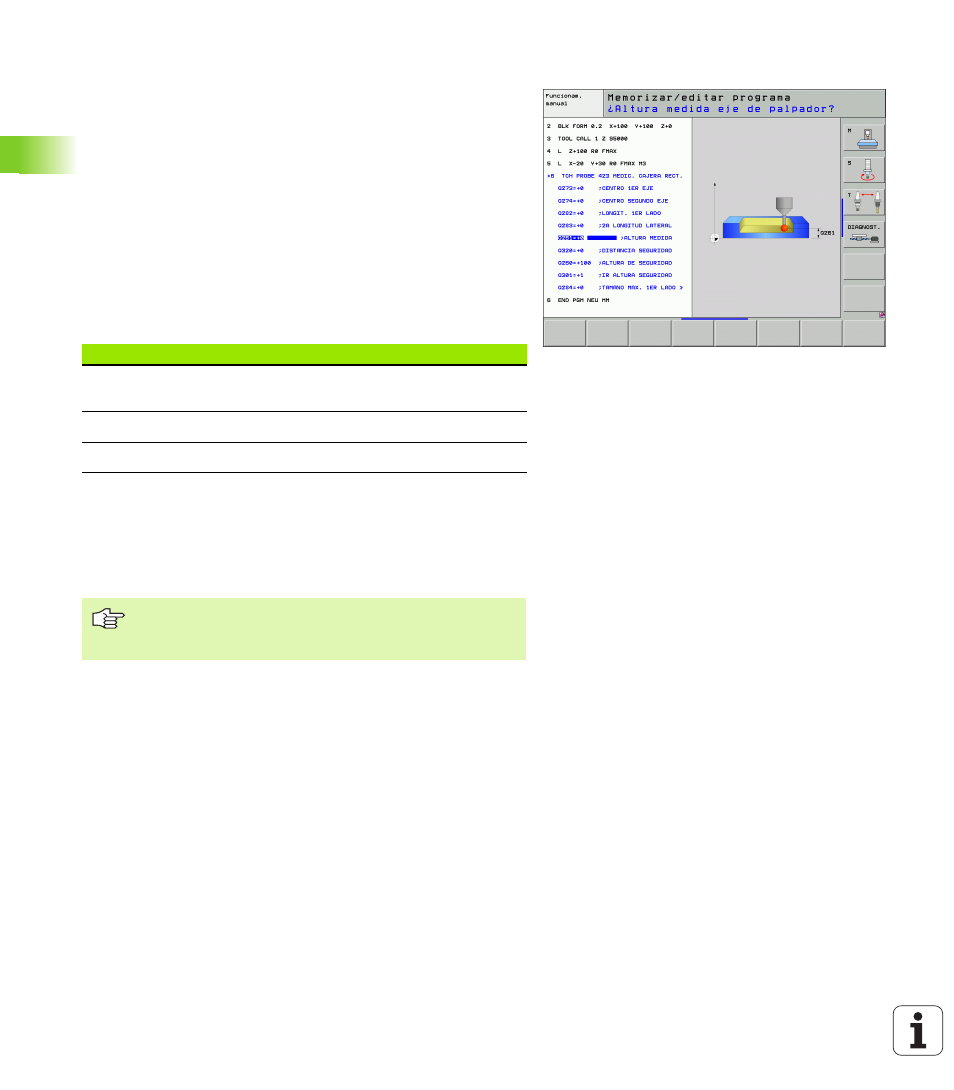

108 3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas
Resultados de medición en parámetros Q
Los resultados de medición del ciclo de palpación correspondientes se
guardan por el TNC en los parámetros Q globales Q150 a Q160. Las
desviaciones del valor nominal se memoriza en los parámetros Q161
a Q166. Tener en cuenta la tabla de los parámetros de resultado, que
se encuentra en cada descripción de ciclo.
Además el TNC visualiza en cada definición de ciclo en el cuadro de
ayuda del ciclo correspondiente el parámetro de resultado (ver cuadro
superior derecho). Con esto el parámetro de resultado resaltado atrás
en claro pertenece al parámetro de introducción correspondiente.
Estado de la medición
En algunos ciclos se puede ver el estado de la medición mediante los
parámetros Q180 a Q182 que actuan de forma global:
En cuanto uno de los valores de la medición está fuera de la tolerancia,
el TNC fija la marca de mecanizado posterior o de rechazo. Para
determinar qué resultado de medida se encuentra fuera de la
tolerancia, tener en cuenta el protocolo de medición, o comprobar los
resultados de medida correspondientes (Q150 hasta Q160) en sus
valores límite.
Supervisión de la tolerancia
En la mayoría de los ciclos para el control de piezas es posible que el
TNC lleve a cabo un control de tolerancia. Para ello es necesario definir
en la definición del ciclo los valores límite necesarios. Si no se desea
llevar a cabo un control de tolerancia, introducir estos parámetros con
0 (= valor preajustado)
Estado de medición Valor del parámetro
Los valores de medición se encuentran
dentro de la tolerancia
Q180 = 1
Es necesario un proceso de acabado Q181 = 1
Defectuoso Q182 = 1
El TNC fija el marcador de estado también en el caso de
que no se introduzcan valores de tolerancia o medidas
superiores/inferiores.
