3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas
Sistema de referencia para los resultados de
medición
El TNC emite todos los resultados de la medición en el parámetro de
resultados y en el fichero de medición en el sistema de coordenadas
activado (desplazado o/y girado/inclinado, si es preciso).

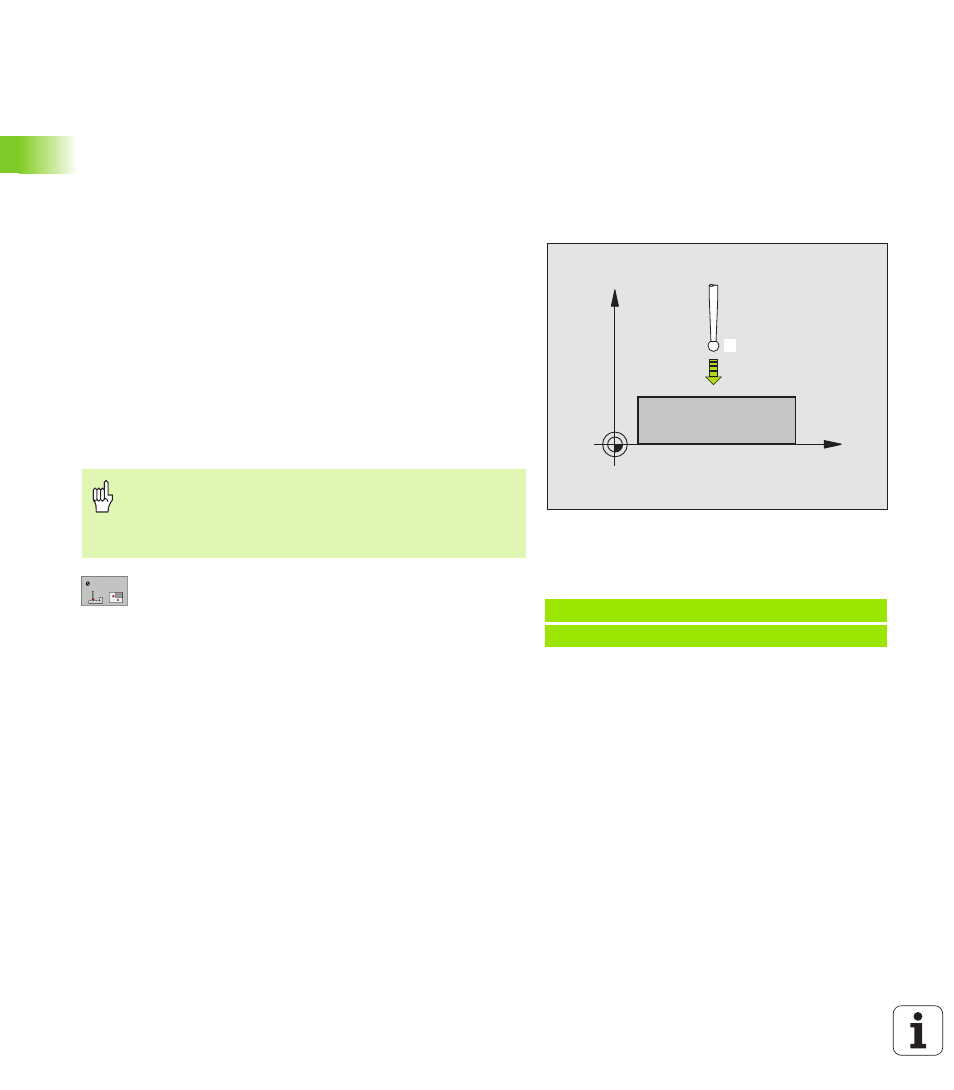

SUPERFICIE DE REFERENCIA (ciclo de
palpación 0, DIN/ISO: G55)
1
El palpador se aproxima en un movimiento 3D con avance rápido
(valor de MP6150 o MP6361) a la posición previa programada en el
ciclo
1
2
A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación (MP6120 o bien MP6360). La dirección de
palpación está determinada en el ciclo
3
Después de que el TNC haya adoptado la posición, el sistema de
palpación retrocede al punto inicial del proceso de palpación y
memoriza las coordenadas medidas en un parámetro Q. Además
el TNC memoriza las coordenadas de la posición en la que el
palpador se encuentra en el momento de la señal de conmutación,
en los parámetros Q115 a Q119. Para los valores de estos
parámetros el TNC tiene en cuenta la longitud y el radio del vástago
8
Nº parámetro para el resultado
: Introducir el
número de parámetro Q al que se le ha asignado el
valor de la coordenada
8
Eje y dirección de palpación
: Introducir el eje del
palpador con la correspondiente tecla del eje o
mediante el teclado ASCII y el signo para la dirección
de la palpación. Confirmar con la tecla ENT
8
Valor nominal de la posición
: Mediante las teclas
de los ejes o a través del teclado ASCII, introducir
todas las coordenadas para el posicionamiento previo
del palpador.
8
Finalizar la introducción: Pulsar la tecla ENT
X
Z
1
Antes de la programación deberá tenerse en cuenta
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al poner en marcha la posición
anterior programada.
Ejemplo: Frases NC
67 TCH PROBE 0.0 SUPERF. DE REFERENCIA Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
