HEIDENHAIN iTNC 530 53
3.1 Medición aut
o
mática de la posición inclinada de la pieza
8 1ª isla: Centro 1er eje
(valor absoluto): Punto
central de la primera isla en el eje principal del plano
de mecanizado
8 1ª isla: Centro 2º eje Q269 (valor absoluto): Punto
central de la primera isla en el eje auxiliar del plano de
mecanizado
8 Diámetro isla 1 Q313: Diámetro aproximado de la 1ª
isla. Introducir mejor un valor superior al estimado
8 Altura de medición isla 1 en eje palpación Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 1
8 2ª isla: Centro 1er eje Q270 (valor absoluto): Punto
central de la segunda isla en el eje principal del plano
de mecanizado
8 2ª isla: Centro 2º eje Q271
(valor absoluto): Punto
central de la segunda isla en el eje auxiliar del plano
de mecanizado
8 Diámetro isla 2
Q314: Diámetro aproximado de la 2ª
isla. Introducir mejor un valor superior al estimado
8 Altura de medición isla 2 en eje palpación
Q315
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 2
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza

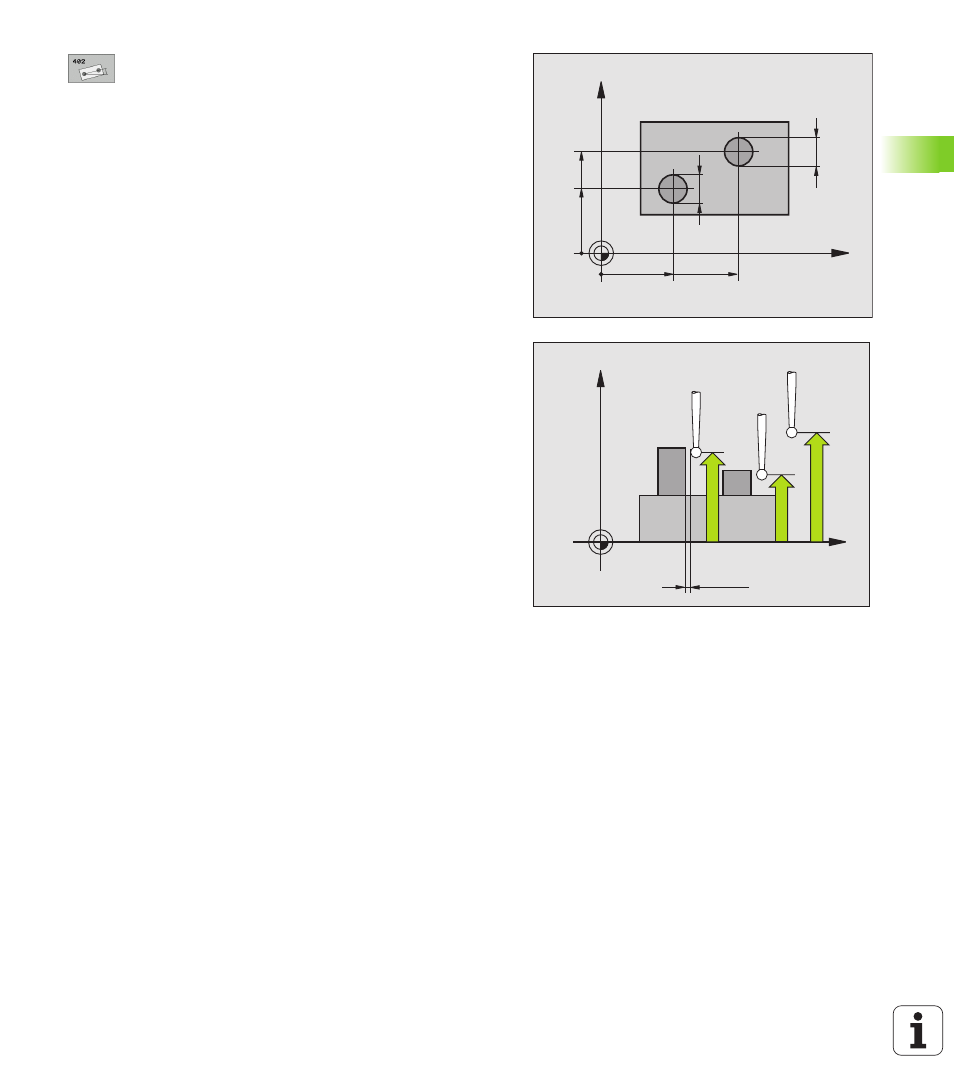

X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
