42 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.5 Medición de piezas con -palpador
es 3D
Determinar el ángulo entre el eje de referencia
angular y una arista de la pieza
8
Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
8 Ángulo de giro: Anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
8 Ejecutar el giro básico con el lado a comparar(véase
"Compensación de la desalineación de la pieza" en
pág.33)
8 Con la softkey PALPAR ROT visualizar como ángulo
de giro, el ángulo entre el eje de referencia angular y
la arista de la pieza.
8 Eliminar ajuste básico o restablecer el ajuste básico
original
8 Fijar el punto de referencia al valor anotado

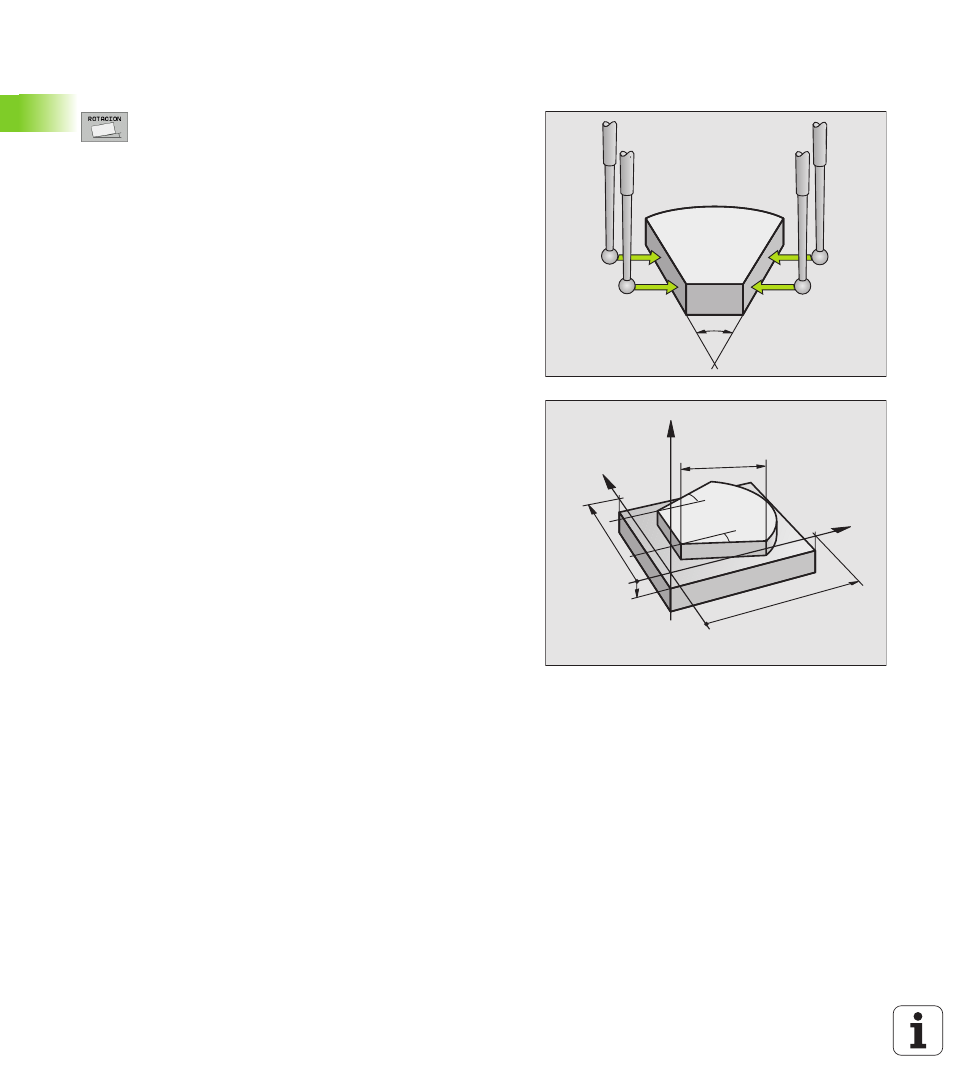

Determinar el ángulo entre dos aristas de la pieza
8 Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT
8 Ángulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
8 Realizar el giro básico para el primer lado (véase "Compensación de
la desalineación de la pieza" en pág.33)
8 Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
8 Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
8 Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
