HEIDENHAIN iTNC 530 121
3.3 Medición aut
omática de piezas
8 Centro 1er eje
Q273 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): Centro de la
cajera en el eje auxiliar del plano de mecanizado
8 Longitud lado 1 Q282: Longitud de la cajera, paralela
al eje principal del plano de mecanizado
8 Longitud lado 2
Q283: Longitud de la cajera, paralela
al eje auxiliar del plano de mecanizado
8 Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0 : Entre los puntos de medición desplazarse a la altura
de medición
1 : Desplazar entre los puntos de medición a la altura
de seguridad
8 Cota máxima longitud lado 1
Q284: Longitud
máxima admisible de la cajera
8 Cota mínima longitud lado 1
Q285: Longitud mínima
admisible de la cajera
8 Cota máxima longitud lado 2
Q286: Ancho máximo
admisible de la cajera
8 Tamaño mínimo longitud lado 2
Q287: Anchura
mínima admisible de la cajera
8 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado

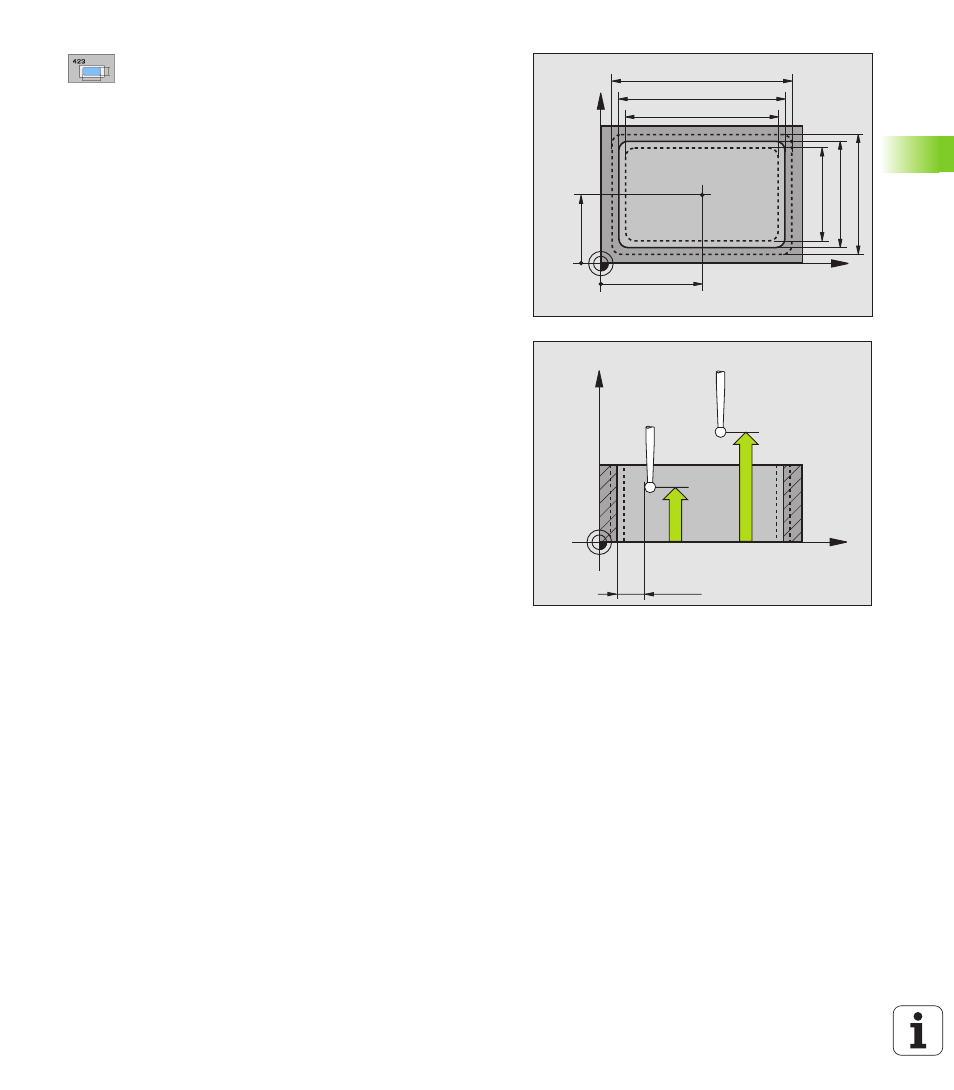

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
