HEIDENHAIN iTNC 530 31
2.2 Calibr
ación del palpador digital
Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente entre el eje del palpador y el eje del cabezal suele haber
pequeñas desalineaciones. La función de calibrado registra el
desplazamiento entre el eje del palpador y el eje del cabezal y lo iguala
por cálculo.
Dependiendo del ajuste del parámetro de máquina 6165 (seguimiento
de cabezal activo/inactivo), (véase "Orientar el palpador infrarrojo en la
dirección de palpación programada: MP6165" en pág.21) la rutina de
calibración transcurre de distinto modo. Mientras que con un
seguimiento de cabezal activo el proceso de calibración transcurre con
un único arranque-NC, con un seguimiento de cabezal inactivo Ud.
decide, si desea calibrar el desplazamiento del centro o no.
Con el calibrado de desplazamiento del centro, el palpador 3D gira
180°. El giro lo ejecuta una función auxiliar que determina el
constructor de la máquina en el parámetro MP6160.

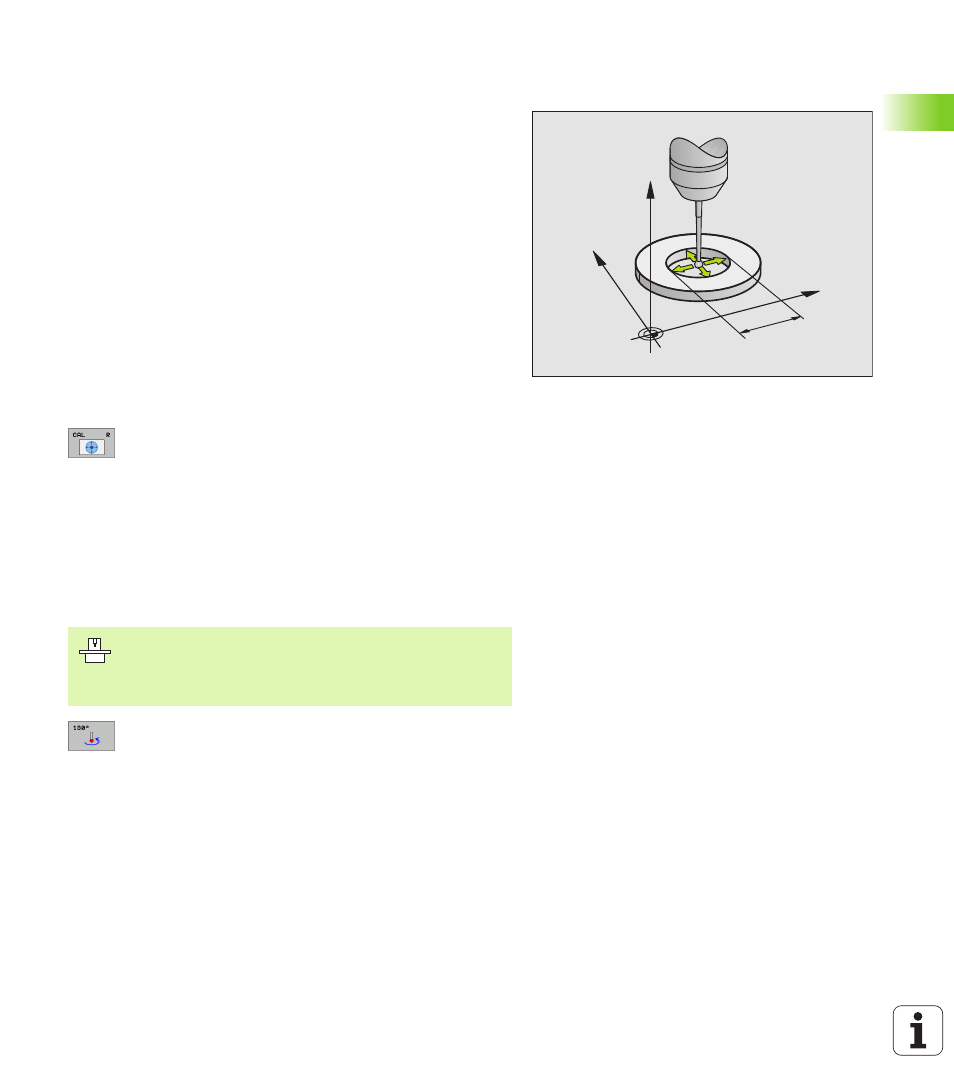

Proceda al calibrado manual como se indica a continuación:
8
Posicionar la bola de palpación en modo de funcionamiento Manual
en el interior del anillo de ajuste
8 Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador:
Pulsar la softkey CAL R
8 Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
8 Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula el radio activo de la bola de palpación.
8 Si se quiere finalizar ahora la función de calibración,
pulsar la softkey FIN
8 Determinar la desviación de la bola de palpación.
Pulsar la softkey 180° . El TNC gira el palpador 180°
8 Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula la desviación del palpador
Y
X
Z
10
Para determinar el desplazamiento de centros de la bola
de palpador, el TNC debe estar preparado por el fabricante
de la máquina. ¡Rogamos consulten el manual de su
máquina!
