3 Ciclos de palpación para la verificación automática de piezas
3.3 Medición aut
omática de piezas

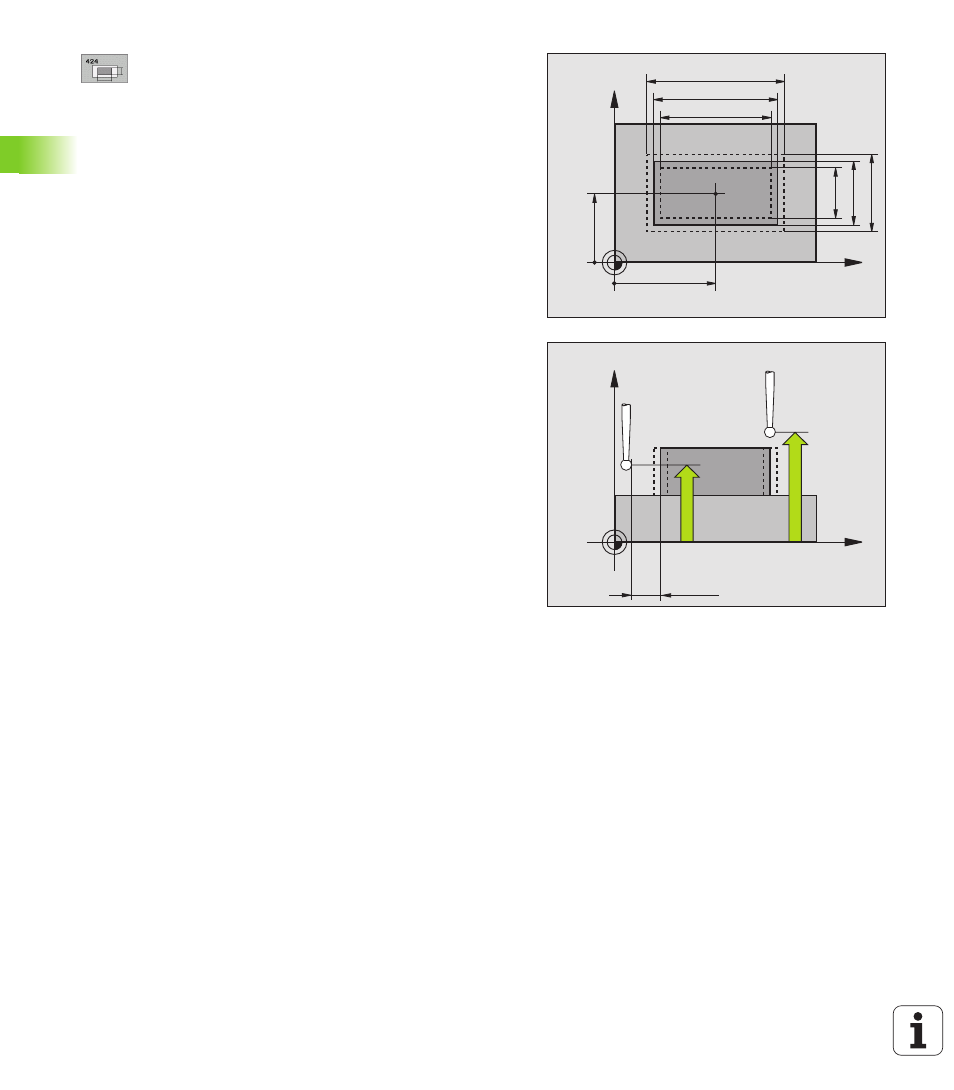

8
Centro 1er eje
Q273 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado
8
Centro 2º eje
Q274 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado
8
Longitud lado 1
Q282: Longitud de la isla, paralela al
eje principal del plano de mecanizado
8
Longitud lado 2
Q283: Longitud de la isla, paralela al
eje auxiliar del plano de mecanizado
8
Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8
Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0
: Desplazar entre los puntos de medición a la altura
de medición
1
: Desplazar entre los puntos de medición a la altura
de seguridad
8
Cota máxima longitud lado 1
Q284: Longitud
máxima admisible de la isla
8
Cota mínima longitud lado 1
Q285: Longitud mínima
admisible de la isla
8
Cota máxima longitud lado 2
Q286: Ancho máximo
admisible de la isla
8
Cota mínima longitud lado 2
Q287: Anchura mínima
admisible de la isla
8
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
