76 3 Ciclos de palpación para la verificación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia

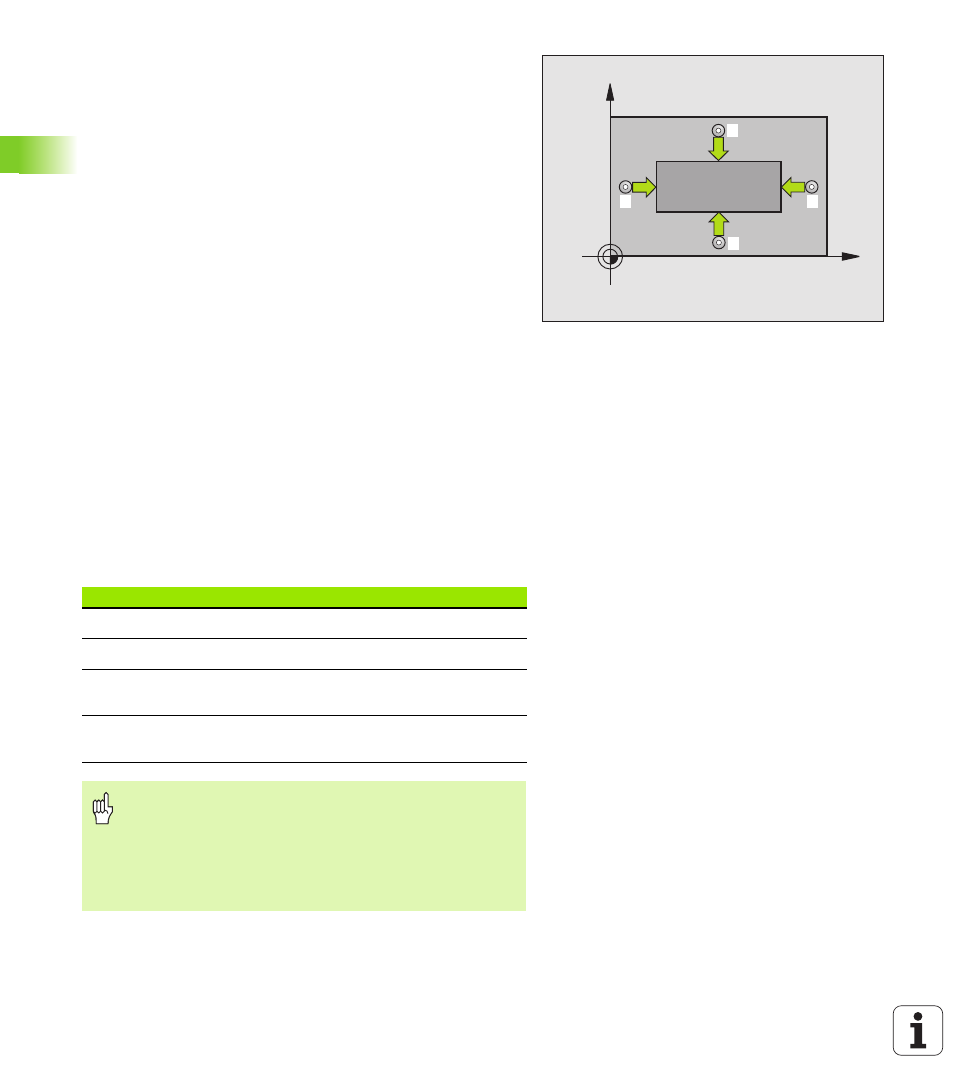

PUNTO DE REFERENCIA RECTÁNGULO
EXTERIOR (ciclo de palpación 411, DIN/ISO: G411)
El ciclo de palpación 411 determina el punto central de una cajera
rectangular y fija este punto central como punto de referencia. Si se
desea, el TNC también puede escribir el punto central en una tabla de
puntos cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en página 24) hacia el punto
de palpación 1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en página 66)
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación y memoriza los valores actuales en los siguientes
parámetros Q
X
Y
1
2
4
3
Número de parámetro Significado
Q151 Valor real centro del eje principal
Q152 Valor real centro del eje auxiliar
Q154 Eje prinicipal del valor real de la longitud
lateral
Q155 Eje prinicipal del valor real de la longitud
lateral
Antes de la programación deberá tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse la longitud del lado 1 y del lado 2 de la isla con
valores mayores a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
