3.1 Medición aut
o
mática de la posición inclinada de la pieza
8 1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
8 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
8 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje auxiliar del plano de mecanizado
8 Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1 : Eje principal = eje de medición
2 : Eje auxiliar = eje de medida
8 Dirección de desplazamiento 1
Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1 : Dirección de desplazamiento negativa
+1 : Dirección de desplazamiento positiva
8 Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0 : Entre los puntos de medición desplazarse a la altura
de medición
1 : Desplazar entre los puntos de medición a la altura de
seguridad
8 Preajuste del giro básico
Q307 (valor absoluto):
Introducir el ángulo de la recta de referencia cuando
la posición inclinada a medir no debe referirse al eje
principal, sino a cualquier recta. Entonces el TNC
calcula para el giro básico la diferencia entre el valor
medido y el ángulo de las rectas de referencia.
8 Número de preset en la tabla
Q305: Indicar el
número en la tabla de presets, donde el TNC debe
memorizar el giro básico calculado. Al introducir
Q305=0, el TNC coloca el giro básico calculado en el
menú ROT del modo de funcionamiento Manual
Ejemplo: Frases NC

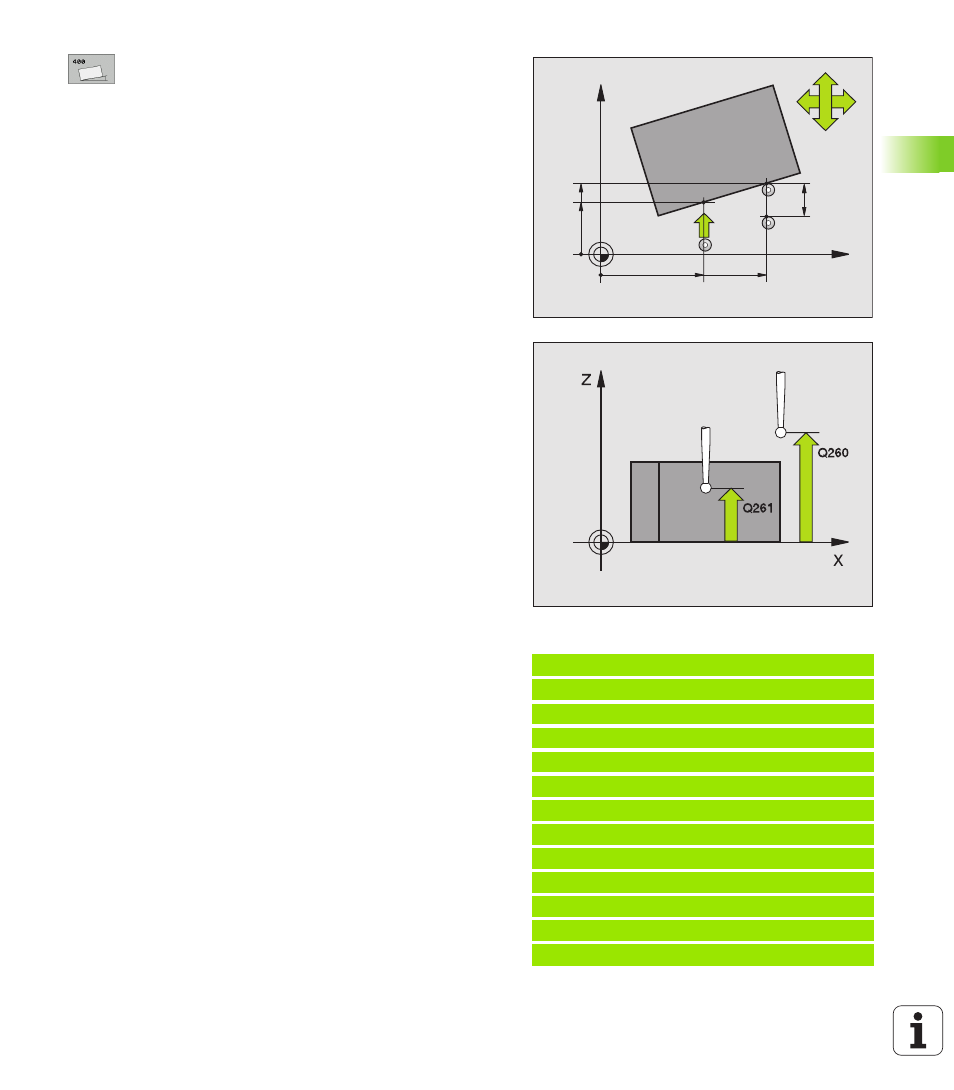

5 TCH PROBE 400 GIRO BÁSICO
Q263=+10 ;1ER PUNTO 1ER EJE
Q264=+3,5 ;1ER PUNTO 2º EJE
Q265=+25 ;2º PUNTO 1ER EJE
Q266=+2 ;2º PUNTO 2º EJE
Q272=2 ;EJE DE MEDIDA
Q267=+1 ;DIRECCIÓN DE DESPLAZAMIENTO
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q307=0 ;GIRO BÁSICO PREINST.
Q305=0 ;Nº EN TABLA
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
