HEIDENHAIN iTNC 530

33

2.3 Compensación de la desalineación de la pieza

2.3 Compensación de la

desalineación de la pieza

Introducción

El TNC compensa una desalineación de la pieza mediante el "Giro

básico".

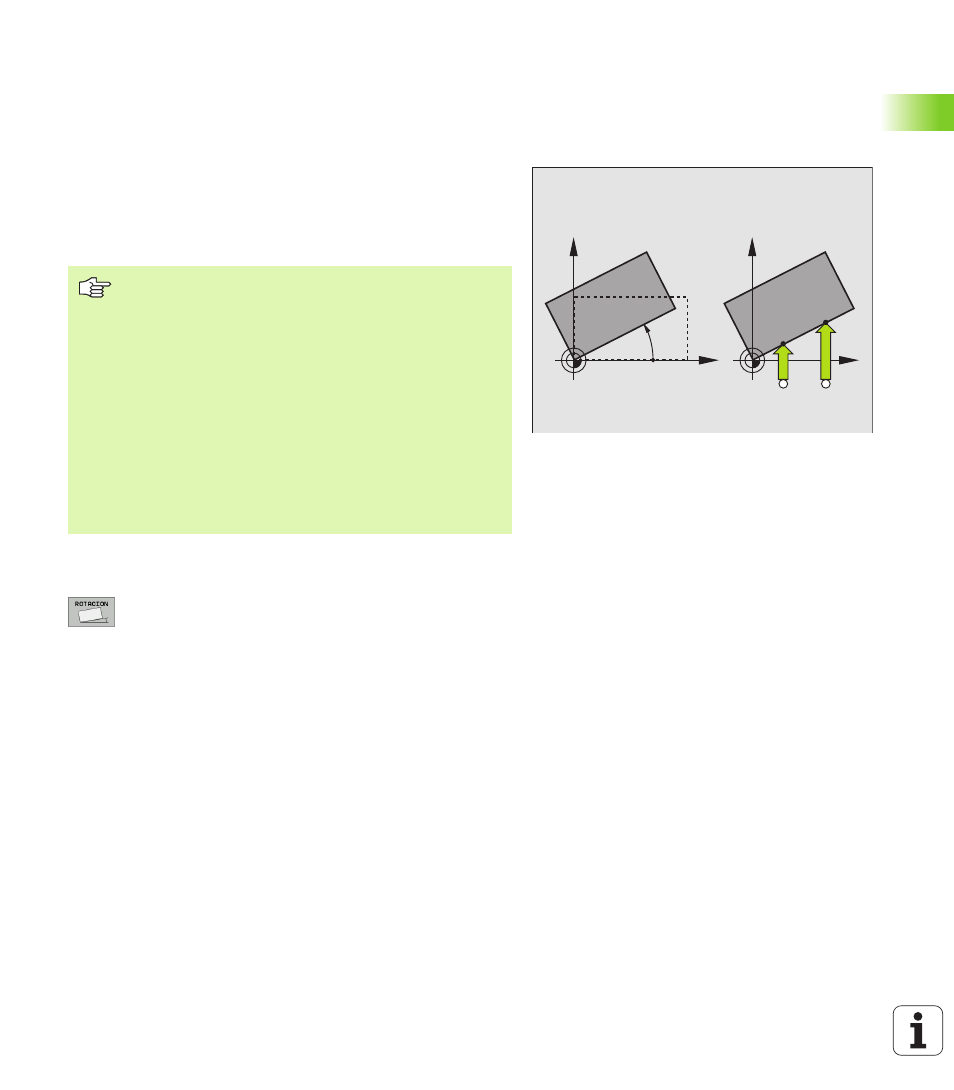

Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una

superficie de la pieza con el eje de referencia angular del plano de

mecanizado. Véase la figura de la derecha.

Calcular el giro básico

8

Seleccionar la función de palpación: Pulsar la softkey

PALPAR ROT

8

Posicionar el palpador cerca del primer punto de

palpación

8

Seleccionar la dirección de palpación perpendicular al

eje de referencia angular: Seleccionar el eje y la

dirección mediante softkey

8

Palpación: Accionar el pulsador externo de arranque

START

8

Posicionar el palpador cerca del segundo punto de

palpación

8

Palpación: Accionar el pulsador externo de arranque

START. El TNC calcula el giro básico y visualiza el

ángulo tras el diálogo Ángulo giro=

X

Y

PA

X

Y

A

B

Para medir la desalineación de la pieza, seleccionar

siempre la dirección de palpación perpendicular al eje de

referencia angular.
Para calcular correctamente el giro básico en la ejecución

del programa, deberán programarse ambas coordenadas

del plano de mecanizado en la primera frase de

desplazamiento.
También puede utilizar un giro básico en combinación con

la función PLANE. En ese caso, debe activar en primer

lugar el giro básico y, a continuación, la función PLANE.
En caso de modificar el giro básico, el TNC pregunta al salir

del menú, si desea memorizar el giro básico modificado

también en la correspondiente fila activa de la tabla de

presets. En ese caso, confirmar con la tecla ENT.
