1 Nociones básicas sobr
e los ciclos de palpación
Ciclos de palpación en los modos de
funcionamiento Manual y Volante electrónico
El TNC pone a su disposición los ciclos de palpación en los modos de
funcionamiento Manual y Volante electrónico, con los que:
„ calibrar el palpador
„ compensar la posición inclinada de la pieza
„ fijación de los puntos de referencia
Ciclos de palpación para el funcionamiento
automático
Junto a los ciclos de palpación que se utilizan en los modos de
funcionamiento Manual y Volante electrónico, el TNC pone a su
disposición un gran número de ciclos para las más diferentes
posibilidades de aplicación en el modo de funcionamiento Automático:
„ calibración del palpador digital (capítulo 3)
„ compensación de la posición inclinada de la pieza (capítulo 3)
„ fijación de los puntos cero de referencia (capítulo 3)
„ comprobación automática de la pieza (capítulo 3)
„ medición automática de la herramienta (capítulo 4)
Los ciclos de palpación se programan en el modo de funcionamiento
Memorizar/editar programa, mediante la tecla TOUCH PROBE. Los
ciclos de palpación a partir del 400, utilizan al igual que los nuevos
ciclos de mecanizado, parámetros Q como parámetros de
transferencia. Los parámetros de una misma función, que el TNC
emplea en diferentes ciclos, tienen siempre el mismo núméro: p.ej.
Q260 es siempre la altura de seguridad, Q261 es siempre la altura de
medición, etc.

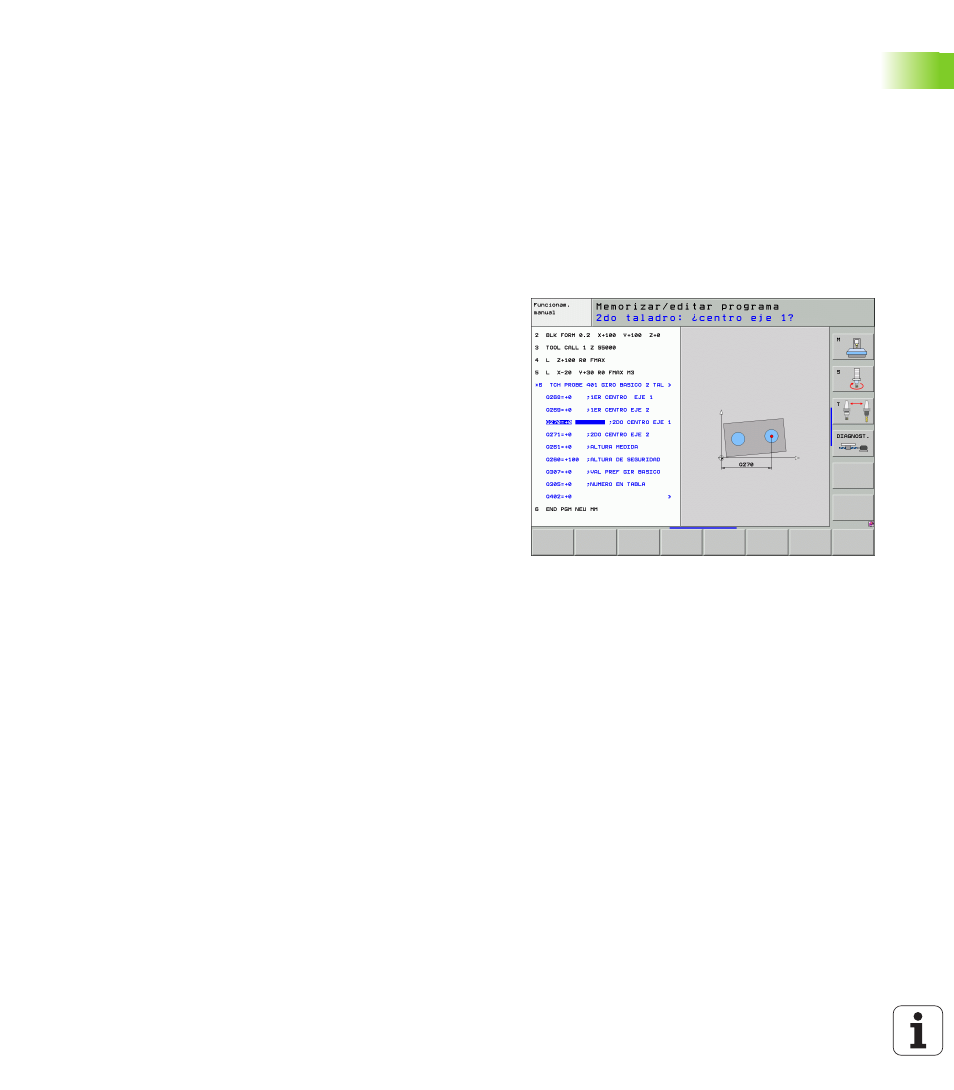

El TNC muestra durante la definición del ciclo una figura auxiliar para
simplificar la programación. En la figura auxiliar, el parámetro que se
tiene que introducir destaca en un color más claro (véase la figura de
la derecha).
