HEIDENHAIN iTNC 530 63
3.2 Cálculo aut
o
mático de los punt
os de r
ef
er
encia
3.2 Cálculo automático de los
puntos de referencia
Resumen
El TNC dispone de doce ciclos, con los que se puede calcular
automáticamente puntos de referencia y procesarlos como sigue:
„ Fijar el valor calculado como valor de visualización
„ Escribir el valor calculado en la tabla de presets
„ Introducir el valor calculado en una tabla de puntos cero

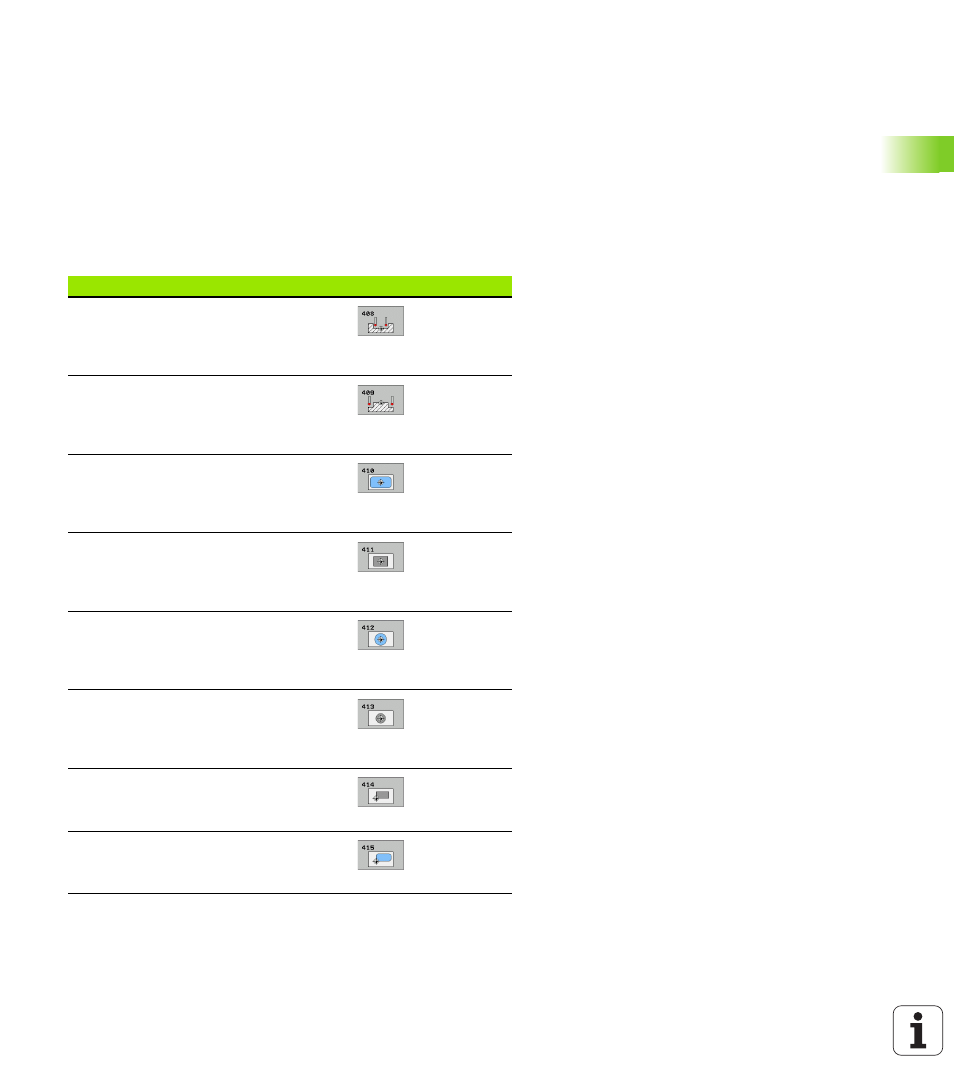

Ciclo Softkey Página
408 PTO. REF CENTRO RANURA Medir
interiormente la anchura de una ranura,
fijar el centro de la ranura como punto de
referencia
Pág. 67
409 PTO. REF CENTRO ALMA Medir
exteriormente la anchura de una isla, fijar
el centro de la isla como punto de
referencia
Pág. 70
410 PTO. REF. RECTÁNG. INTERIOR
Medir interiormente la longitud y el ancho
de un rectángulo, fijar centro del
rectángulo como punto de referencia
Pág. 73
411 PTO. REF. RECTÁNG. EXTERIOR
Medir exteriormente la longitud y el ancho
de un rectángulo, fijar centro del
rectángulo como punto de referencia
Pág. 76
412 PTO. REF. CÍRCULO INTERIOR
Medir interiormente cuatro puntos
circulares cualquiera, fijar centro del
círculo como punto de referencia
Pág. 79
413 PTO. REF. CÍRCULO EXTERIOR
Medir exteriormente cuatro puntos
circulares cualquiera, fijar centro del
círculo como punto de referencia
Pág. 82
414 PTO. REF. VÉRTICE EXTERIOR Medir
dos rectas exteriores, fijar punto de corte
de las rectas como punto de referencia
Pág. 85
415 PTO. REF. VÉRTICE INTERIOR Medir
dos rectas interior, fijar punto de corte de
las rectas como punto de referencia
Pág. 88
