6.9.3.2 Grupo B y 2
a) Instale una junta [4610.1] en la ranura en el

soporte de cojinete [3830].

b) Para continuar el proceso de ensamblado, el

soporte de cojinete debe apoyarse horizontalmente.
En la posición de las 12 en punto se encuentra un
orificio roscado en el soporte [3830] para que pueda
acoplarse un perno de ojo. Debe unirse un
dispositivo de izado adecuado al perno de ojo con
leve tensión para soportar el extremo húmedo.
(Vea la figura 6-45.)

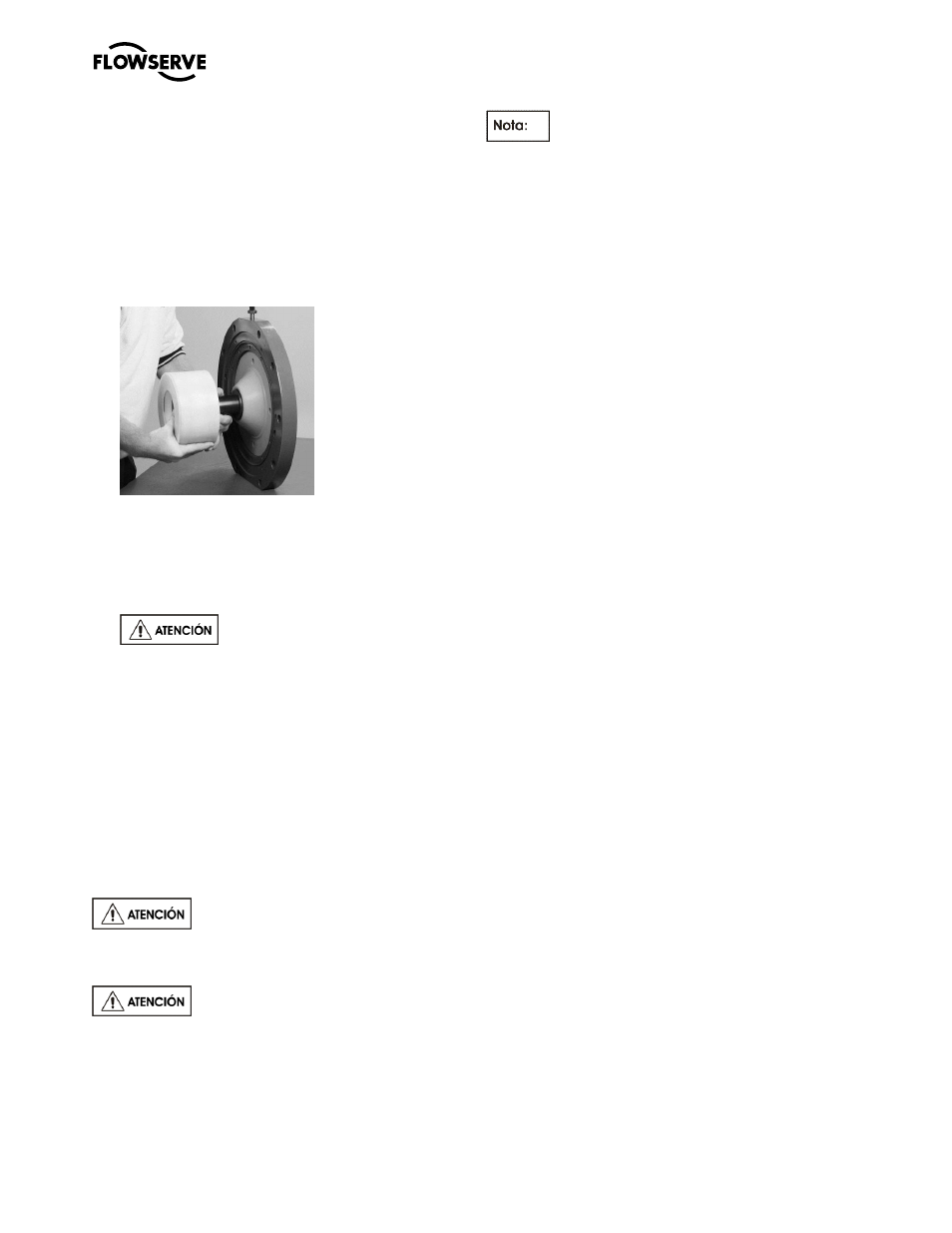

Figura 6-45

c) Instale el imán interno/ensamblado de eje a

través del buje [3300] ubicado en el soporte de
cojinete [3830].

d) Ubique la carcasa de contención [3500] sobre el

imán interno seguido por el anillo de retención
[2530].

El anillo de retención [2530] se

fabrica en acero al carbono y puede acoplarse a
la carcasa de contención [3500] según la
instalación gracias a la presencia de imanes en el
ensamblado de imán interno.

e) Instale y ajuste los doce (12) tornillos de la tapa

del anillo de retención/carcasa de contención
[6570.7].

f) Vea la sección 6.6 para el ensamblado de

impulsor.

g) Instale la carcasa [1100] en el soporte de cojinete

con pasadores y tuercas [6572 y 6580].


6.9.4 Montaje del extremo húmedo al extremo de
alimentación

No intente ensamblar el extremo de

transmisión al extremo húmedo sin utilizar los pernos
de presión. La fuerza magnética puede provocar
lesiones personales graves.

Asegúrese de unir los ensamblados de

imanes internos y externos de manera uniforme. Si
uno de los dos se desalinea, pueden provocar daños
graves en los imanes o en la carcasa de contención.
Se recomienda girar alternadamente cada perno para
asegurar una separación adecuada y pareja.

Enrosque toda la longitud de los pernos de

presión de cabeza cuadrada [6575] a través del
alojamiento o cierre de cojinete.
a) Deslice el extremo húmedo hacia el extremo de

alimentación hasta que los pernos de presión [6575]
se conecten con la ranura provista.

b) Gire los pernos de presión [6575] en sentido

antihorario para permitir que el extremo húmedo
se conecte lentamente con el extremo de
alimentación. Alterne de un perno a otro para
evitar que la unidad se desalinee.

c) Una vez que las superficies coincidentes están en

contacto, instale los sujetadores [6570.6] para el
Grupo A y 1, y [6570.8] para el Grupo B y 2.
