6.7.6.2 Bombas PolyChem serie-M de
acoplamiento compacto

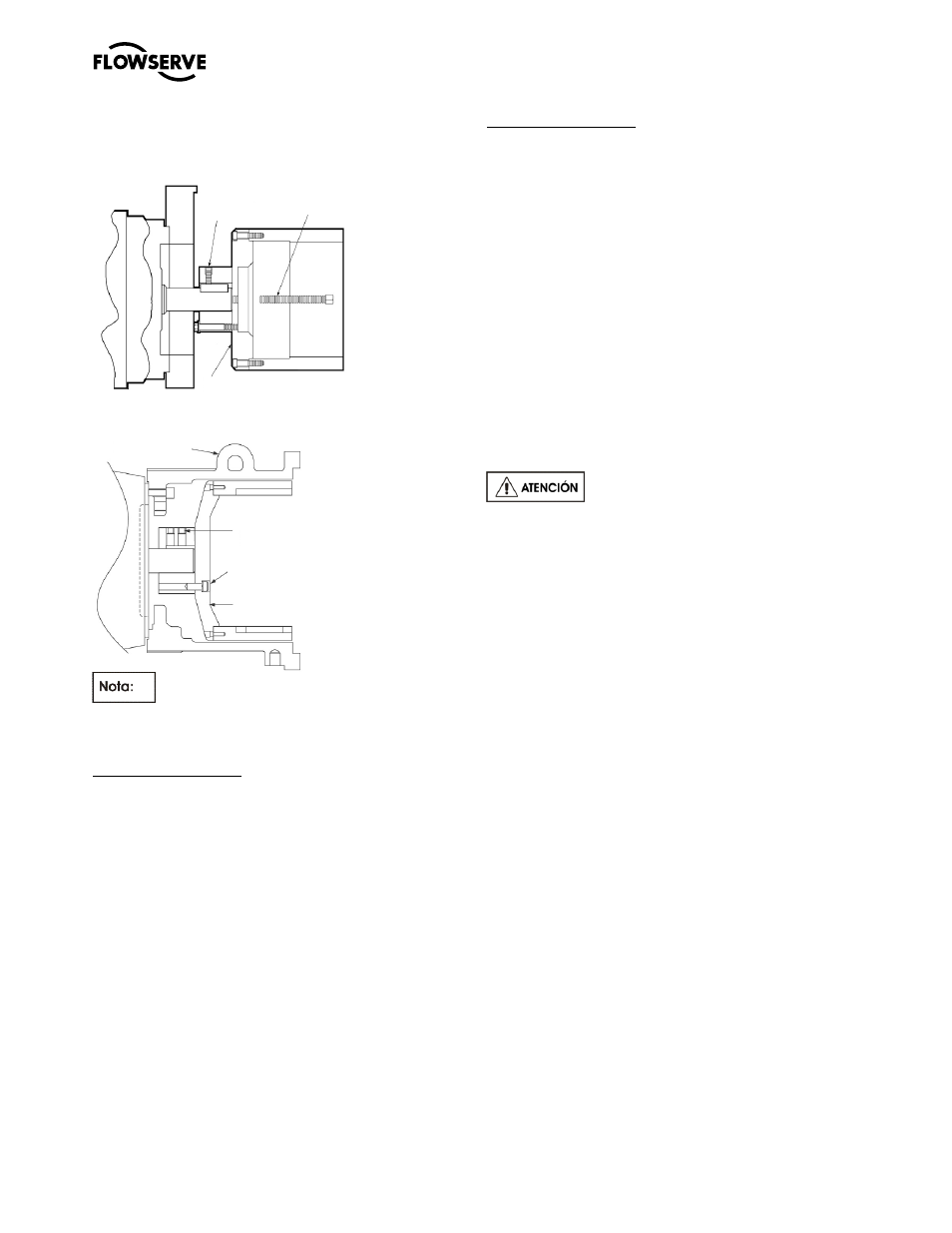

Figure 6-28: Bombas Grupo A y 1
Figura 6-29: Bombas Grupo B y 2
Este procedimiento es necesario solo si se
reemplaza el ensamblado de imán externo [0230] o el
motor.
Bombas Grupo A y 1:
a) Afloje el tornillo de presión que fija el ensamblado
de imán externo [0230] al eje del motor. (Vea la
figura 6-28.)
b) Retire el ensamblado de imán externo [0230] del
eje del motor. Como ayuda para el desmontaje,
se ha colocado un orificio roscado en el centro de
la brida del imán externo [0231] para permitirle
quitar la brida del imán externo del eje del motor.
Puede utilizarse uno de los tornillos de presión de
cabeza cuadrada [6575] del cierre [1340] para
este paso.
c) Retire los sujetadores [6570.9] que fijan la brida
del imán externo [0231] al cubo [7200].
d) Para retirar la brida del motor [0231], retire las
cuatro (4) bridas de motor/sujetadores del motor
[6570.4].
e) La brida del imán externo [0231] puede separarse
del imán externo [0230] si se quitan los
sujetadores [6570.3].
Bombas Grupo B y 2:
a) Afloje los sujetadores [6570.9] que fijan el
ensamblado del imán externo [0230] al cubo
[7200]. (Vea la figura 6-29.)
b) Para retirar el cierre [0231], retire los cuatro (4)
sujetadores del cierre/motor [6570.4].
c) Afloje los tornillos de presión que fijan el cubo
[6814] al motor. Extraiga el cubo del eje.
d) La brida del imán externo [0231] puede separarse
del imán externo [0230] si se quitan los sujetadores
[6570.3].
6.8 Inspección de piezas
6.8.1 Limpieza/inspección
Todos los repuestos deben ser ahora limpiados e
inspeccionados. Deben utilizarse nuevos cojinetes,
juntas, y sellos de reborde (si están incluidos).
Cualquier repuesto que muestre corrosión debe ser
reemplazado con repuestos genuinos Flowserve.
Es importante que sean usados fluidos
no inflamables y no contaminados. Estos fluidos
deben cumplir con las guías de seguridad y ambiente
de fábrica.
6.8.2 Medidas críticas y tolerancias
Para maximizar la fiabilidad de las bombas, es
importante que ciertos parámetros y dimensiones
sean medidos y manteniéndose dentro de las
tolerancias especificas. Es importante que todos los
repuestos sean revisados. Cualquier repuesto que
no cumpla con las especificaciones debe ser
reemplazado con piezas nuevas de Flowserve.
6.8.3 Parámetros que deben ser revisado por los
usuarios
Flowserve recomienda que el usuario revise el estado
de los componentes individuales de la bomba cuando
se realice el mantenimiento. Esto se describe más
detalladamente a continuación.
6.8.3.1 Extremo húmedo
a) Revise que los bujes, cojinetes de empuje y eje
no estén desgastados. Los límites de desgaste
diametral y axial se muestran en la figura 6-30.
b) Revise que la carcasa, el impulsor, el soporte, el
imán interno y la carcasa de contención no
tengan desgaste, corrosión ni defectos. El
espesor de calce nominal para todos los
componentes es de 3.18 mm (0.125 in.).
Las figuras 6-31 a 6-36 se han suministrado como
guía para identificar las características enumeradas
en la tabla.
