POLYCHEM M - INSTRUCCIONES PARA EL USARIO ESPAÑOL 71569223 07-11
flowserve.com
Page 43 of 56
®

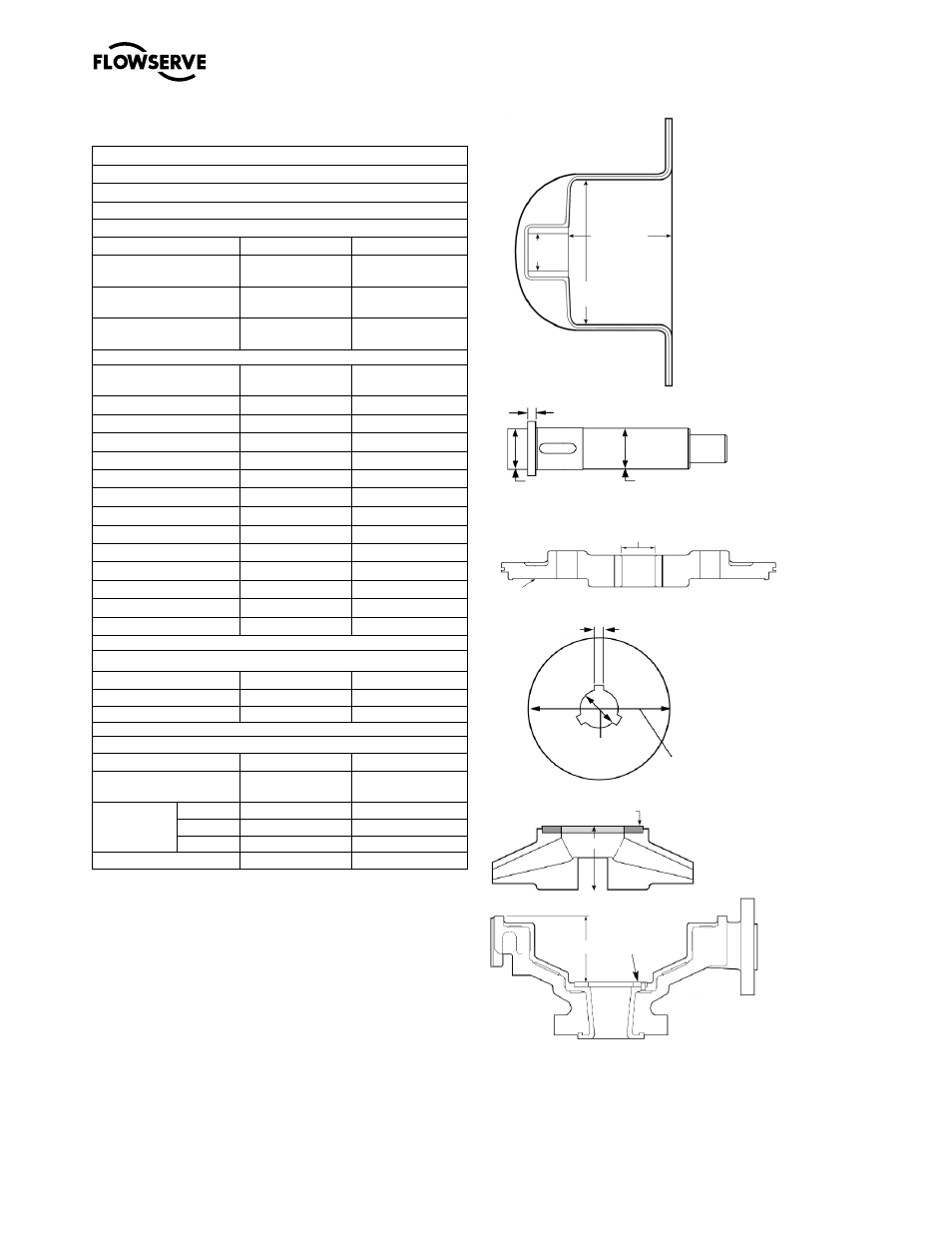

Figura 6-30: Desgaste permitido en extremo
húmedo
Desgaste axial de cojinete permitido (total) 0.38 mm (0.015 in.)
Desgaste diametral de cojinete permitido (total) 0.61 mm (0.024 in.)
Desgaste de calce permitido 25% del espesor
Como nuevas dimensiones: nominal
Características de cojinete axial
Grupo A y 1 Grupo B y 2
Cojinete de empuje y
espesor de buje
4.78 (0.188) 6.35 (0.250)
Profundidad de buje
de empuje de carcasa
95.89 (3.775) 112.27 (4.420)
Espesor de reborde
del eje
5.21 (0.205) 7.9 (0.31)
Modelo de bomba Altura de impulsor
Profundidad de
carcasa
32-160 49.99 (1.968) 70.79 (2.787)
65-160 50.50 (1.988) 85.24 (3.356)
40-200 51.26 (2.018) 84.89 (3.342)
1.5x1-6 48.97 (1.928) 74.73 (2.942)
3x1.5-6 52.27 (2.058) 78.87 (3.105)
3x2-6 52.27 (2.058) 78.87 (3.105)
1.5x1-8 49.48 (1.948) 75.82 (2.985)
32-250 57.66 (2.270) 92.91 (3.658)
50-250 58.17 (2.290) 93.24 (3.671)
65-250 63.25 (2.490) 98.08 (3.862)
2x1-10 57.66 (2.270) 95.76 (3.770)
3x2-10 56.90 (2.240) 94.92 (3.737)
4x3-10 63.25 (2.490) 101.35 (3.990)
Características de cojinete radial
Grupo A y 1 Grupo B y 2
Diámetro interno de buje 38.13 (1.501) 50.04 (1.970)
Diámetro externo de eje 38.087 (1.4995) 50.00 (1.9685)
Características de componente adicional
Grupo A y 1 Grupo B y 2
Diámetro interno de
carcasa
124.89 (4.917) 195.83 (7.71)
Imán
interno
DE 121.92 (4.800) 190.04 (7.482)
DI 44.450 (1.7500) 50.533 (1.9895)
Ancho 12.75 (0.502) 12.75 (0.502)
Ancho de chaveta 12.57 (0.495) 12.57 (0.495)
Nota: las dimensiones que se muestran arriba están en milímetros (in.)
Figura 6-31: Carcasa
Figura 6-32: Eje
Figura 6-33: Buje
Figura 6-34: Imán interno
Figura 6-35: Impulsor
Figura 6-36: Carcasa
DI de
buje
Profundidad
de buje de
empuje
I Diámetro
interno
DI de buje
Soporte de cojinete
Espesor de reborde
Diámetro
externo Diámetro
externo
Ancho
Diámetro
interno
Diámetro externo
Profundidad
Cojinete de
empuje
Cojinete de empuje
Altura
