POLYCHEM M - INSTRUCCIONES PARA EL USARIO ESPAÑOL 71569223 07-11
flowserve.com
Page 11 of 56
®
Debe tenerse cuidado al izar
componentes o ensambles encima del centro de
gravedad para prevenir que la unidad se golpee.
2.3.1 Componentes de bomba de izado
2.3.1.1 Cuerpo [1100]
Utilice una eslinga de estrangulación apretada en la
boquilla de descarga.
2.3.1.2 Soporte de cojinetes [3830]
Grupo B y 2. Inserte un gancho de ojo en el orificio
perforado y roscado ubicado en el diámetro exterior
del soporte de cojinetes. Utilice una eslinga o un
gancho a través un perno de ojo.
2.3.1.3 Alojamiento de cojinete [3200]
Grupo B, C y 2. Introduzca una eslinga o un gancho a
través de la oreja de enganche situada en la parte
superior del alojamiento.
2.3.1.4 Lado de potencia
Igual que alojamiento de cojinete.
2.3.1.5 Carga de la bomba
Bombas horizontales: eslingue la boquilla de descarga
de la bomba y el lado exterior del alojamiento de
cojinete con eslingas separadas. Use eslingas de
estrangulación en ambos puntos de sujeción y tire
fuertemente de ellas. Asegúrese de que la terminación
de la eslinga de sujeción en la boquilla de descarga
está dirigida hacia el lado de acoplamiento del eje de la
bomba, tal como se muestra en la figura 2-1. La
longitud de la eslinga deberá ajustarse para equilibrar la
carga antes de asegurar el gancho de izado.

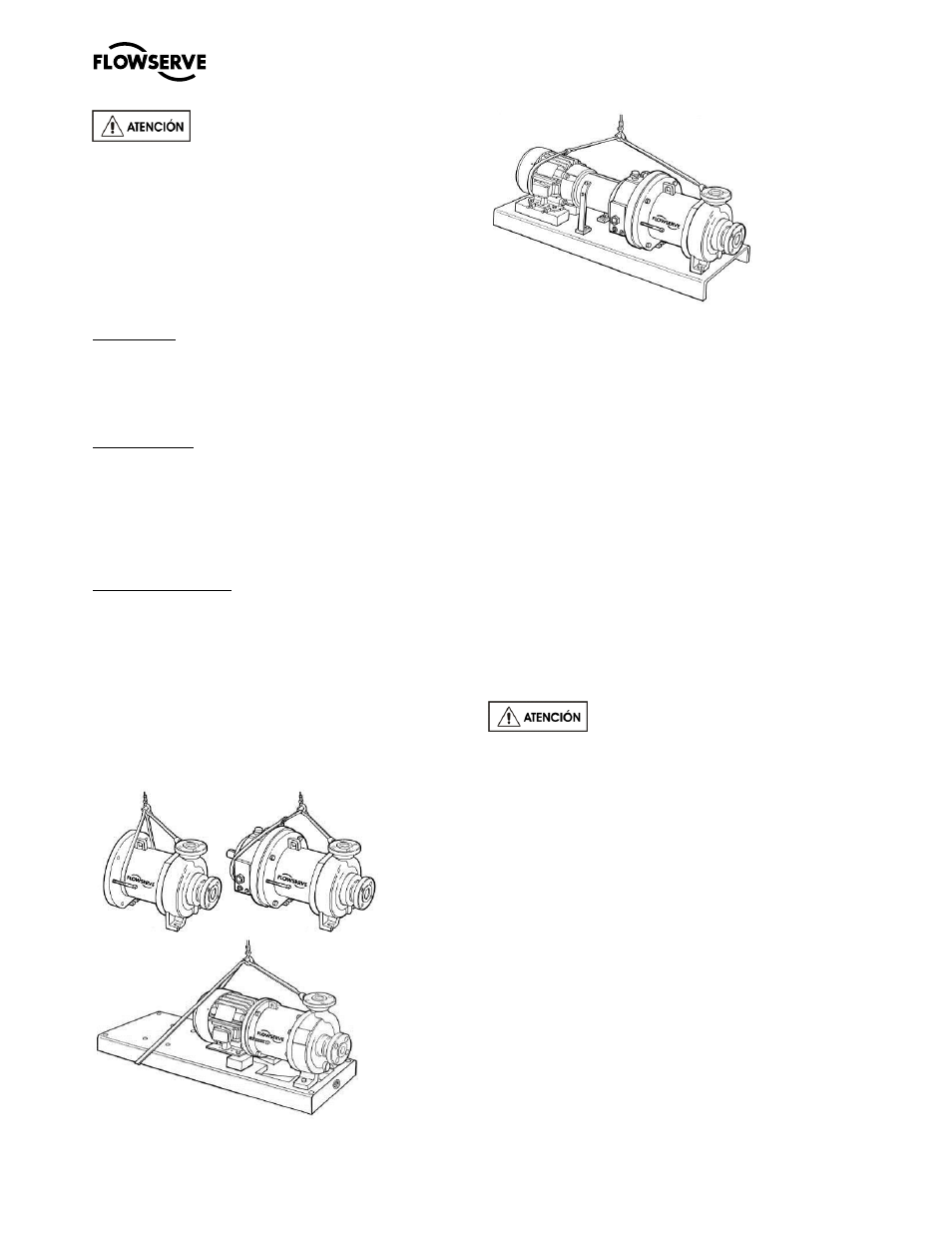

Figura 2-1
2.3.2 Bomba de izado, motor y ensamble de base
Si la base tiene orificios de izado en la parte final de los
laterales (bases Typo D y Typo E), inserte ganchos de
izado en S en las cuatro esquinas y use eslingas o
cadenas para conectarlos al ojo de izado, tal como se
muestra en la figura 2-1. No use eslingas a través de
los orificios de izado.
Para otras placas base, coloque la eslinga alrededor de
la boquilla de descarga de la bomba y del extremo
exterior del armazón del motor con eslingas de
estrangulación tensadas. (Figura 2-1.)
La eslinga deberá estar posicionada de modo que el
peso no quede soportado por la caja del ventilador del
motor. Asegúrese de que la terminación de la eslinga
de sujeción en la boquilla de descarga está dirigida
hacia el lado de acoplamiento del eje de la bomba, tal
como se muestra en la figura 2-1.
2.4 Almacenamiento
La bomba debe almacenarse en lugar
limpio y seco, lejos de vibraciones. Las cubiertas de las
conexiones para tuberías deben mantenerse en posición
para evitar que entre suciedad y otras materias extrañas
en el cuerpo de la bomba. Hágase girar la bomba a
intervalos para impedir que se endurezcan los cojinetes y
que se peguen las caras de estanqueidad, si las hay.
La bomba puede permanecer almacenada, como se
indica anteriormente, por un período de hasta 6 meses.
En el caso que el período de almacenamiento sea
superior, consulte con Flowserve para saber las
medidas de conservación necesarias.
2.4.1 Almacenamiento y empaque a corto plazo
El embalaje normal esta diseñado para proteger la
bomba y sus partes durante el envió y el calor,
almacenada hasta seis meses o menos. A
continuación un resumen de nuestro embalaje normal:

Todas las partes sueltas sin montar son embaladas
en una bolsa resistente al agua y colocadas debajo
de la protección del acoplamiento
