POLYCHEM M - INSTRUCCIONES PARA EL USARIO ESPAÑOL 71569223 07-11
flowserve.com
Page 36 of 56
®

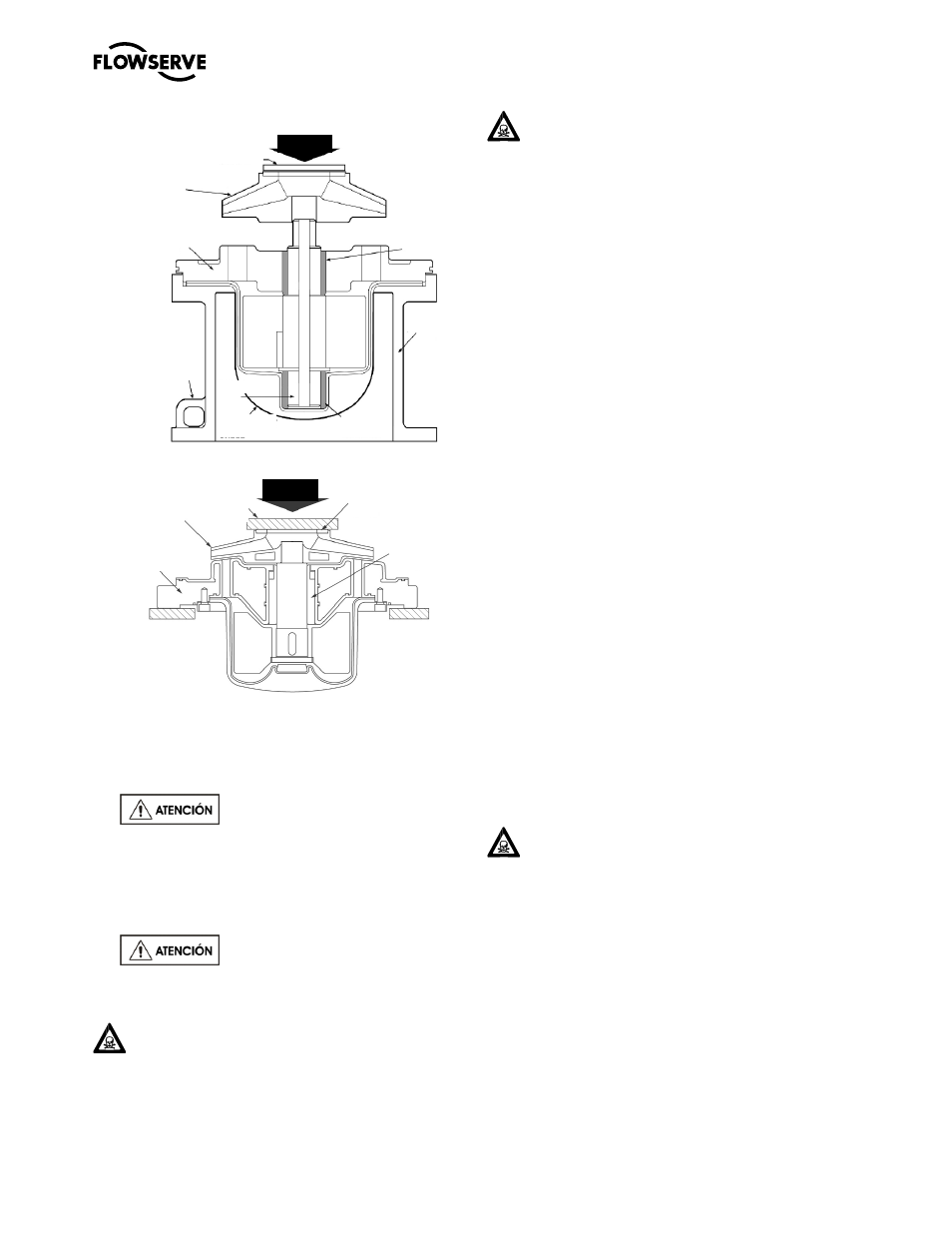

Figura 6-7: Bombas Grupo A y 1
Figura 6-8: Bombas Grupo B y 2
6.7 Extracción y desmontaje de la bomba
a) Antes de realizar cualquier mantenimiento,
desconecte el motor de su fuente de energía y
ajústela en fuera de línea.
Bloquear la energía del motor para
prevenir daño personal.
b) Cierre la válvula de descarga y succión, y drene
todo el líquido de la bomba.
c) Cierre todas las válvulas en equipo auxiliar y
tubería, luego desconecte toda la tubería auxiliar.
d) Descontamine la bomba si es necesario.
Si las bombas Flowserve PolyChem
serie-M contienen químicos peligrosos, es
importante seguir un plan de seguridad para evitar
daños personales o muerte.
Pueden quedar pequeñas cantidades de líquido
en la carcasa o en el área de contención. La
descontaminación adecuada es responsabilidad del
usuario.
Drene y limpie la bomba antes de continuar. La
bomba PolyChem serie-M está diseñada para
manejar fluidos de procesos corrosivos, tóxicos y
peligrosos y debe descontaminarse antes de
cualquier desmontaje.
6.7.1 Extracción de la bomba
6.7.1.1 Bombas PolyChem serie-M de
acoplamiento largo
a) Retire la protección de acoplamiento.
b) Retire el espaciador del acoplamiento.
c) Retire los tornillos de la tapa que sostienen el
alojamiento de cojinete y las patas de la carcasa
a la placa base.
d) Retire los sujetadores que fijan las tuberías de
aspiración y descarga a la bomba.
e) Sujete el equipo de izado con la bomba y aplique
una leve tensión para sostener la bomba.
f) Mueva el ensamblado de la bomba fuera de la
tubería (hacia el motor) y gire la unidad hacia
afuera.
g) Transporte el ensamblaje a la tienda de
mantenimiento.
6.7.1.2 Bombas PolyChem serie-M de
acoplamiento compacto
a) Retire los sujetadores que fijan el motor o el
cierre y las patas de la carcasa con la placa base.
b) Retire los sujetadores que fijan las tuberías de
aspiración y descarga a la bomba.
c) Sujete el equipo de izado con la bomba y aplique
una leve tensión para sostener la bomba.
d) Mueva el ensamblado de la bomba fuera de la
tubería.
e) Transporte el ensamblaje a la tienda de
mantenimiento.
6.7.2 Extracción de la bomba (sin la carcasa)
Las bombas Grupo A y 1 se ensamblan de forma
vertical y se requiere la carcasa durante el proceso. Por
lo tanto, se recomienda que se retire toda la bomba
como se describe anteriormente en 6.7.1.
Las bombas Grupo B y 2 pueden quitarse y dejar la
carcasa instalada en la tubería, como se describe en
6.7.2.1 y 6.7.2.2.
6.7.2.1 Bombas PolyChem serie-M de
acoplamiento largo
a) Retire la protección de acoplamiento.
b) Retire el espaciador del acoplamiento.
c) Retire el/los tornillo(s) de la tapa que sostienen la
pata de alojamiento de cojinete.
PRESIÓN
Buje
interno
Cierre
Impulsor
Soporte de
cojinete
Oreja de
izado de
cierre
Eje
Buje
externo Carcasa de
contención
Espaciador
no metálico
PRESIÓN
Impulsor
Espaciador
no metálico
Buje
interno
Cojinete
de empuje
Soporte de
cojinete
