5.3.2 Instalación de acoplamiento
El acoplamiento (figura 5-8) debe ser
instalado como indica el fabricante del mismo.
Las bombas son enviadas sin el espaciador instalado.
Si el espaciador ha sido instalado para facilitar la
alineación, debe ser removido antes de revisar la
rotación. Remueva todo el material que protege el
acoplamiento y el eje antes de instalar el acoplamiento.

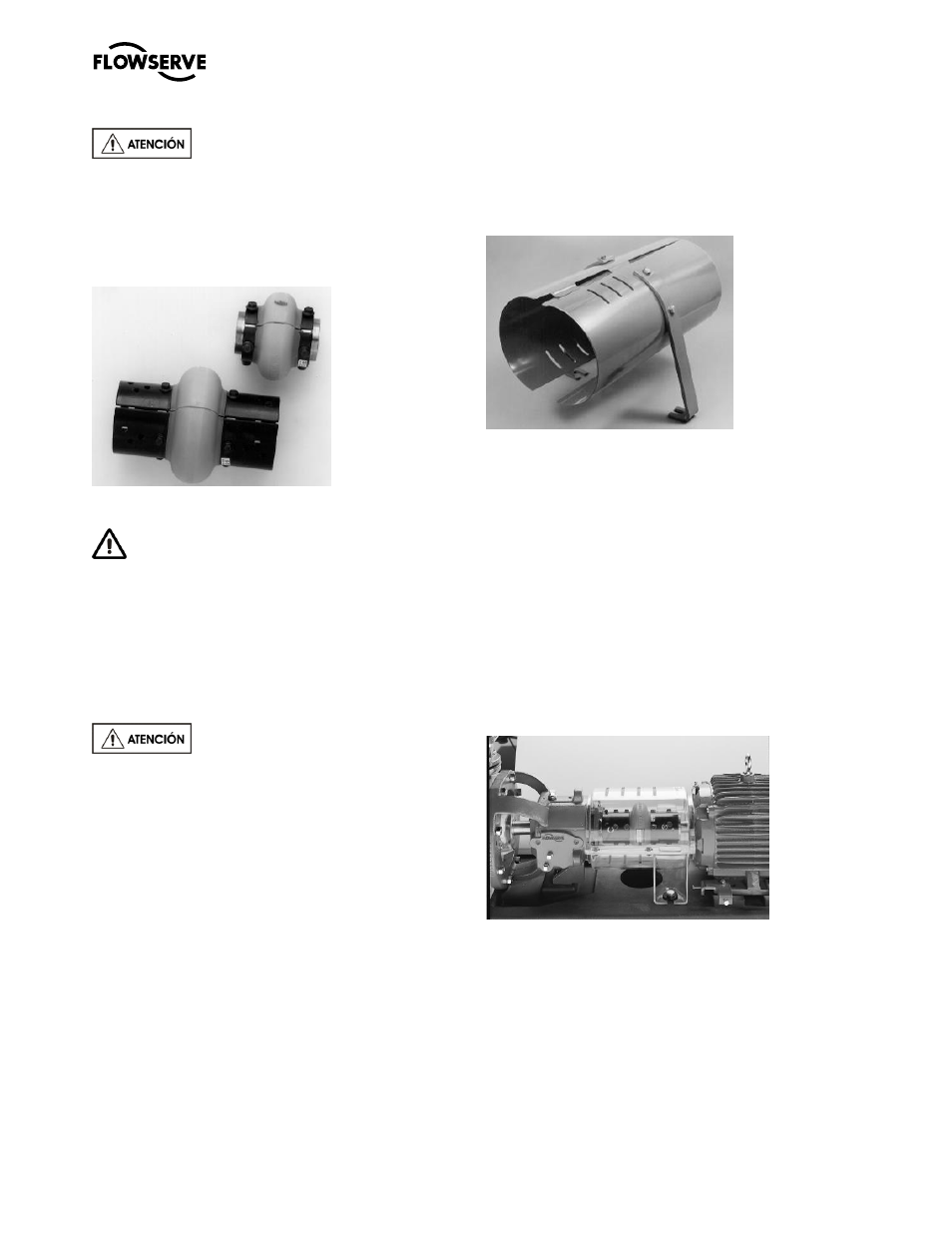

Figura 5-8
5.4
Protecciones
Se proveen protecciones equipadas con el
ensamblado de la bomba.
En países miembros de la UE y EFTA, es un requisito
legal que los sujetadores de las protecciones
permanezcan cautivos en la protección para cumplir
con la Directiva de máquinas 2006/42/EC. Cuando se
liberan las protecciones, los sujetadores deben
desatornillarse de manera tal que se asegure que
estos permanezcan cautivos.
No se debe aplicar corriente al motor
cuando la protección del acoplamiento no esta instalada.
Las protecciones de acoplamiento Flowserve son
dispositivos seguros pensados para proteger a los
trabajadores de los peligros inherentes del eje de
rotación de la bomba, del eje de la bomba y del
acoplamiento. Está pensado para evitar la introducción
de manos, dedos o cualquier otra parte del cuerpo en
un punto de riesgo, buscando a través, sobre, por
debajo y alrededor de la protección. Las protecciones
de acoplamiento no estándar ofrecen una protección
total ante un acoplamiento en desintegración.
Flowserve no puede garantizar que sus protectores
puedan contener la explosión de un acoplamiento.
5.4.1 Protección en forma de concha - estándar
La protección de acoplamiento estándar para todas las
bombas PolyChem serie-M
es el diseño “forma de
concha” y es mostrado en la figura 5-9. Esta articulado
en la parte superior y puede ser removido aflojando uno
de los tornillos de la base y deslizando la pata de
soporte hacia fuera desde debajo de la punta del
tornillo. Tome en cuenta que la pata es acanalada. La
pata puede ser luego rotada hacia arriba y la mitad de la
protección puede ser desarticulada de la otra. Solo un
lado de la protección necesita ser removido. Para
reensamblar simplemente revierta el proceso anterior.
Figura 5-9
La protección de acoplamiento mostrada en la figura
5-9 conforme al estándar de USA ASME B15.1,
Estándar de seguridad para aparatos de poder de
transmisión mecánica. Flowserve instalaciones de
fabricación mundial conformes a las regulaciones
locales de protección de acoplamiento.
5.4.2
ClearGuard™ - opcional
Flowserve ofrece como una opción a ClearGuard™, la
cual le permite observar la condición del acoplamiento.
(Ver figura 5-10.) Esta protección puede ser utilizada
en lugar de la protección en forma de concha descrita
anteriormente. El desmontaje del Cl
earGuard™ se
lleva a término quitando las fijaciones que sujetan los
dos empalmes de protección. Una vez hecho esto, se
quitan los pasadores de pie y se desatornillan los
soportes de las patas del carril de la protección.
Figura 5-10
5.4.3 Instrucciones de recorte
Para ajustar correctamente la configuración de la
bomba/el motor, cada protección deberá recortarse a
la longitud específica. El recorte se hará en el lado
del motor de la protección.
a) Mida la distancia mínima desde el centro del hueco
de montaje en la placa de base hasta el motor al
diámetro mostrado arriba. (Si se trata de una
protección de concha, proceda con el paso c.)
