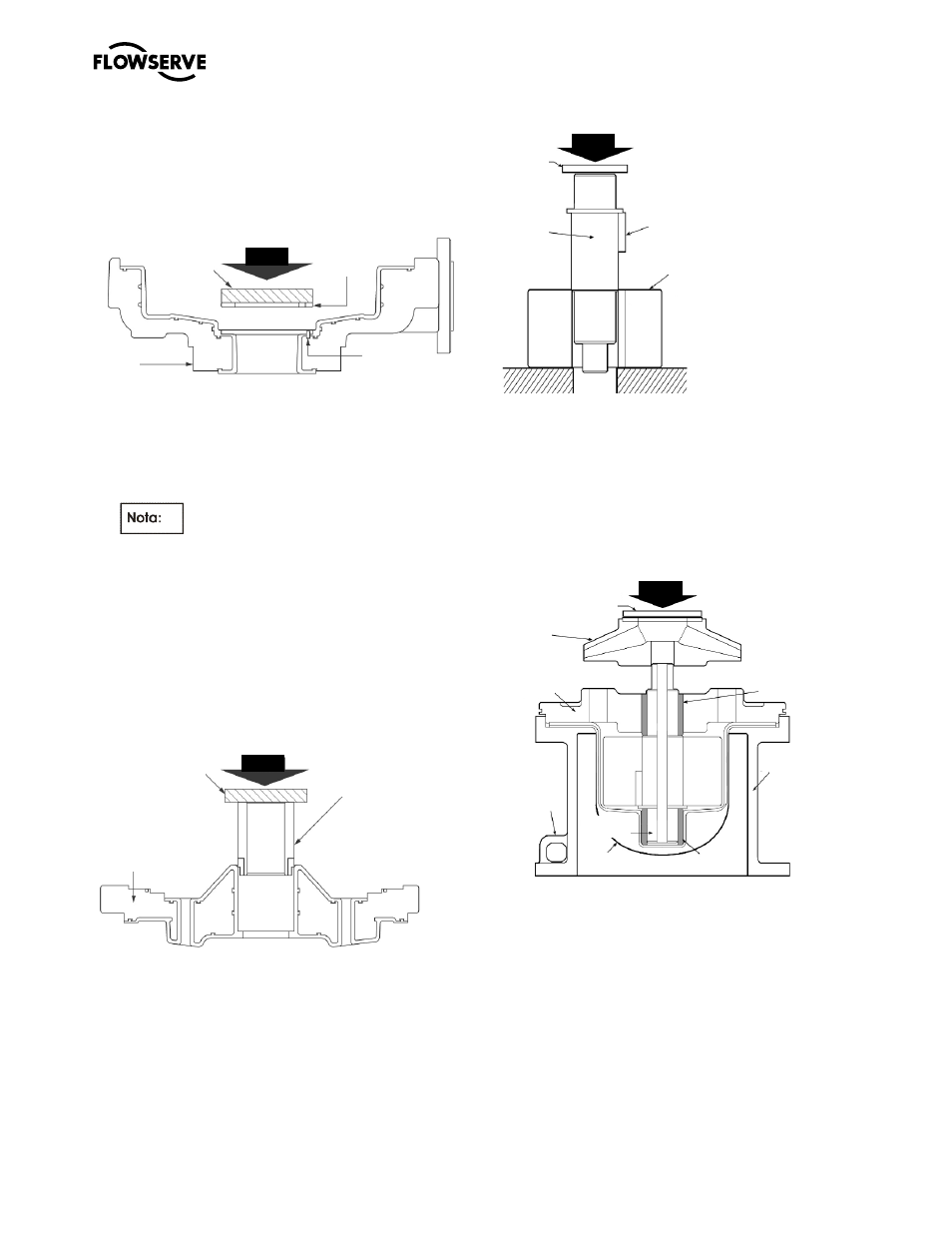

a) La carcasa [1100] debe colocarse en su brida de
aspiración. La superficie sobre la cual se coloca
la brida de aspiración debe ser plana y deben
tomarse precauciones para proteger el calce de
la carcasa. (Vea la figura 6-42.)
Figura 6-42
b) Instale el pasador [6810.2] en la carcasa [1100]
después de la instalación del cojinete de empuje
[3041] con cuidado de alinear la ranura con el
pasador.
c) Presione el buje interno [3300] en el soporte de
cojinete [3830]. (Vea la figura 6-43.)
En las bombas Grupo A y 1, tenga
cuidado de alinear la parte plana del buje con la
parte plana del soporte de cojinete. En las
bombas Grupo B y 2, alinee visualmente las
ranuras de chavetas en el buje con las chavetas
moldeadas en el soporte de cojinete.
d) Instale chaveta(s) [6700.2] en la(s) ranura(s) de
chaveta(s) ubicadas en el eje de carburo de silicio
[2100.1].
e) Presione el eje [2100.1] en el imán interno [0220].
(Vea la figura 6-44.)
Figura 6-43
Figura 6-44
6.9.3.1 Grupo A y 1
a) Coloque el cierre [1340] en un banco de trabajo
con la brida que incorpora la oreja de izado hacia
el banco de trabajo. (Vea la figura 6-45.)
b) Instale la carcasa de contención [3500] en el
cierre, seguido por el imán interno/ensamblado
de eje y luego el soporte de cojinete/buje.
Figura 6-45
c) Gire el soporte de cojinete [3830] para que los
orificios se ubiquen en las posiciones de las 3, 6,
9, y 12 en punto con la parte plana forzada en la
posición de las 12 en punto, que está en línea
con la oreja de izado.
d) Vea la sección 6.6 para el ensamblado de
impulsor.
e) Instale la carcasa [1100] en el cierre/soporte de
cojinete con pasadores y tuercas [6572 y 6580].
Espaciador
no metálico
Carcasa
[1100]
Pasador
[6810.2]
Cojinete
de empuje
[3041]
Espaciador
no metálico Buje
[3300]
Soporte de
cojinete
[3830]
Espaciador
no metálico
Chaveta [6700.2]
Imán
interno
[0220]
Eje
[2100.1]
Soporte de
cojinete
[3830]
Buje
[3300]
Cierre
[1340]
Carcasa de contención [3500]
Eje
[2100.1]
Oreja de
izado
Buje OB
Impulsor
[2200]
Espaciador
no metálico
PRESIÓN
PRESIÓN
PRESIÓN
PRESIÓN
