POLYCHEM M - INSTRUCCIONES PARA EL USARIO ESPAÑOL 71569223 07-11

flowserve.com

Page 34 of 56

®

Figura 6-5: Pares de fijación recomendados para
las bridas - SI (US)

Bomba ISO con bridas PN16

Tamaño de la

brida mm (in.)

Número

de

tornillos

Diámetro del

tornillo

mm (in.)

Par de apriete

del tornillo

Nm (lbf•ft)

32 (1.3)

4

16 (0.63)

91 (67)

40 (1.6)

4

16 (0.63)

99 (73)

50 (2.0)

4

16 (0.63)

124 (91)

65 (2.6)

4

16 (0.63)

153 (112)

80 (3.1)

8

16 (0.63)

110 (81)

Bombas ANSI con bridas Clase 150

Tamaño de la

brida mm (in.)

Número

de

tornillos

Diámetro del

tornillo

in. (mm)

Par de apriete

del tornillo

Nm (lbf•ft)

1 (25.4)

4

0.63 (16)

34 (25)

1½ (38.1)

4

0.63 (16)

75 (55)

2 (50.8)

4

0.63 (16)

102 (75)

3 (76.2)

4

0.63 (16)

149 (110)

4 (101.6)

8

0.63 (16)

129 (95)

6.6 Impulsor


6.6.1 Regulación

El impulsor puede tener bordes

afilados, que pueden causar daños. Es muy
importante usar guantes fuertes.

Antes de la instalación del impulsor

[2200] en el eje [2100.1], se debe instalar el cojinete
de empuje [3043].
a) Coloque el impulsor [2200] sobre una superficie

plana con la entrada hacia arriba, consulte la
figura 6-6.

b) Alinee la ranura del cojinete de empuje [3043]

con el pasador moldeado en el impulsor.

c) Presione el cojinete de empuje en el impulsor

hasta que quede totalmente asentado.

Puede ser necesario utilizar una prensa

de husillo para asistir en el montaje del cojinete
de empuje en el impulsor. Si se utiliza una
prensa de husillo, debe colocarse un espaciador
no metálico entre el pisón de la prensa y el
cojinete de empuje. Este espaciador debe ser
plano y toda el área de la superficie del cojinete
de empuje debe estar cubierta.

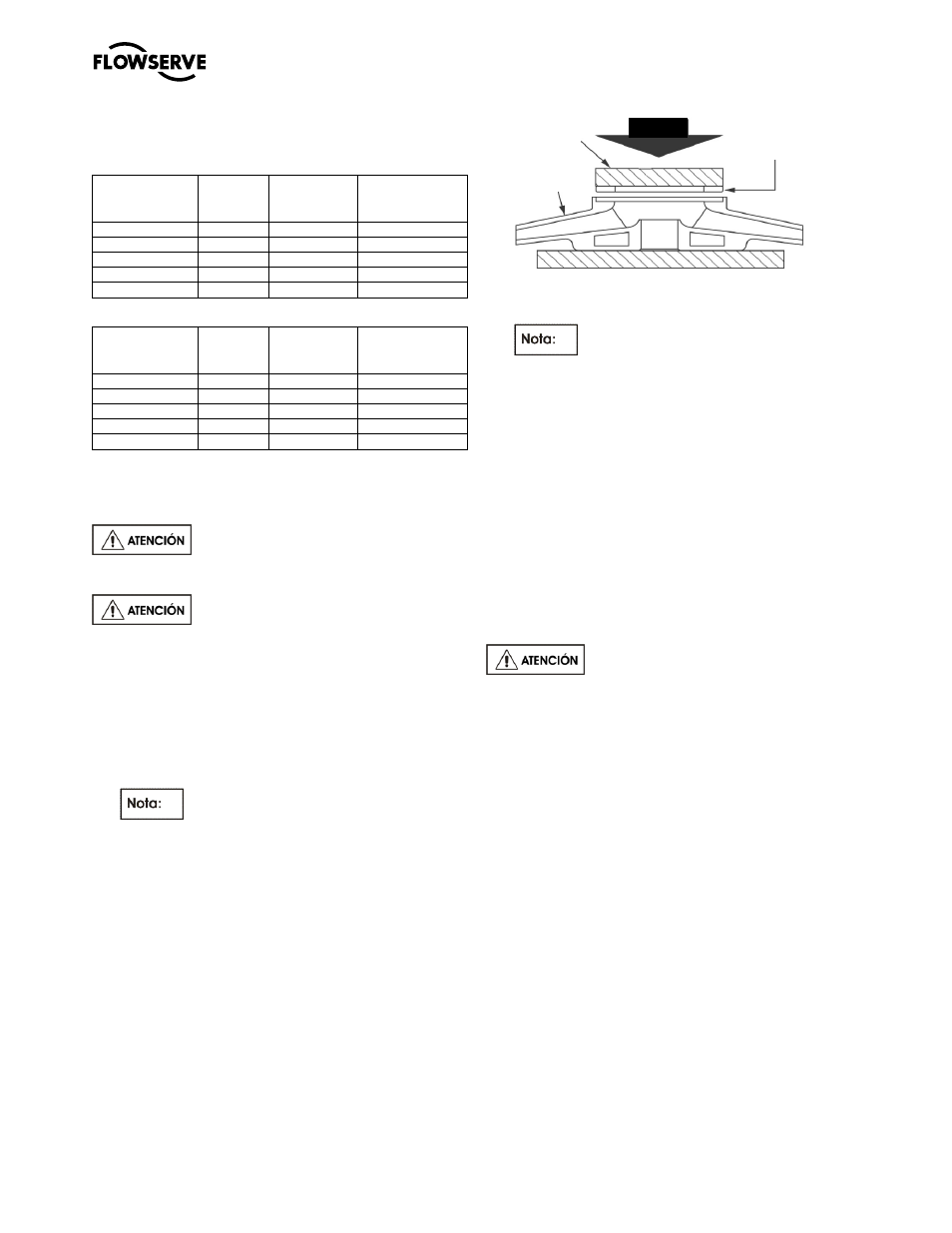

Figura 6-6

d) Presione el montaje del impulsor en el eje de

carburo de silicio.

Puede ser necesario utilizar una prensa

de husillo para asistir en el montaje del impulsor
en el eje. Si se utiliza una prensa de husillo, debe
colocarse un espaciador no metálico entre el pisón
de la prensa y el cojinete de empuje recién
instalado. Este espaciador debe ser plano y toda
el área de la superficie del cojinete de empuje
debe estar cubierta. (Vea la figura 6-7 y 6-8).


6.6.2 Recorte
Si se ha adquirido un nuevo impulsor de máximo
diámetro y necesita recortes o si un impulsor existente
necesita recortes, esto puede realizarse mediante el
torneado (mecanizado). Se recomienda que esta
operación de recorte la realice un representante de
Flowserve. Sin embargo, si esto no puede adaptarse,
deben seguirse las siguientes pautas.

Todos los impulsores pueden

recortarse; sin embargo, ciertos modelos deben
recortarse con ángulos. Consulte el cuadro a
continuación para ver estas excepciones.

a) Obtenga un eje de mecanizado de un

representante de Flowserve.

b) Con cuidado, monte el eje en un torno. Intente

minimizar el recorrido del eje de mecanizado.

c) Instale el impulsor para el recorte.

Non metallic
spacer

Impeller
[2200]

Thrust journal

[3043]

PRESIÓN

Cojinete de

empuje [3043]

Impulsor

[2200]

Espaciador

no metálico
