Abrir programas e introducir datos 3.2
3
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
95
Programar los movimientos de la herramienta en DIN/
ISO
Para programar una frase pulsar la tecla SPEC FCT. Seleccionar la
softkey PROGRAMA FUNCIONES y a continuación la softkey DIN/
ISO. También es posible emplear la tecla de función de trayectoria
gris, para mantener el código G correspondiente.
Para introducir las funciones DIN/ISO a través de un
teclado USB conectado hay que activar la escritura
en mayúscula.

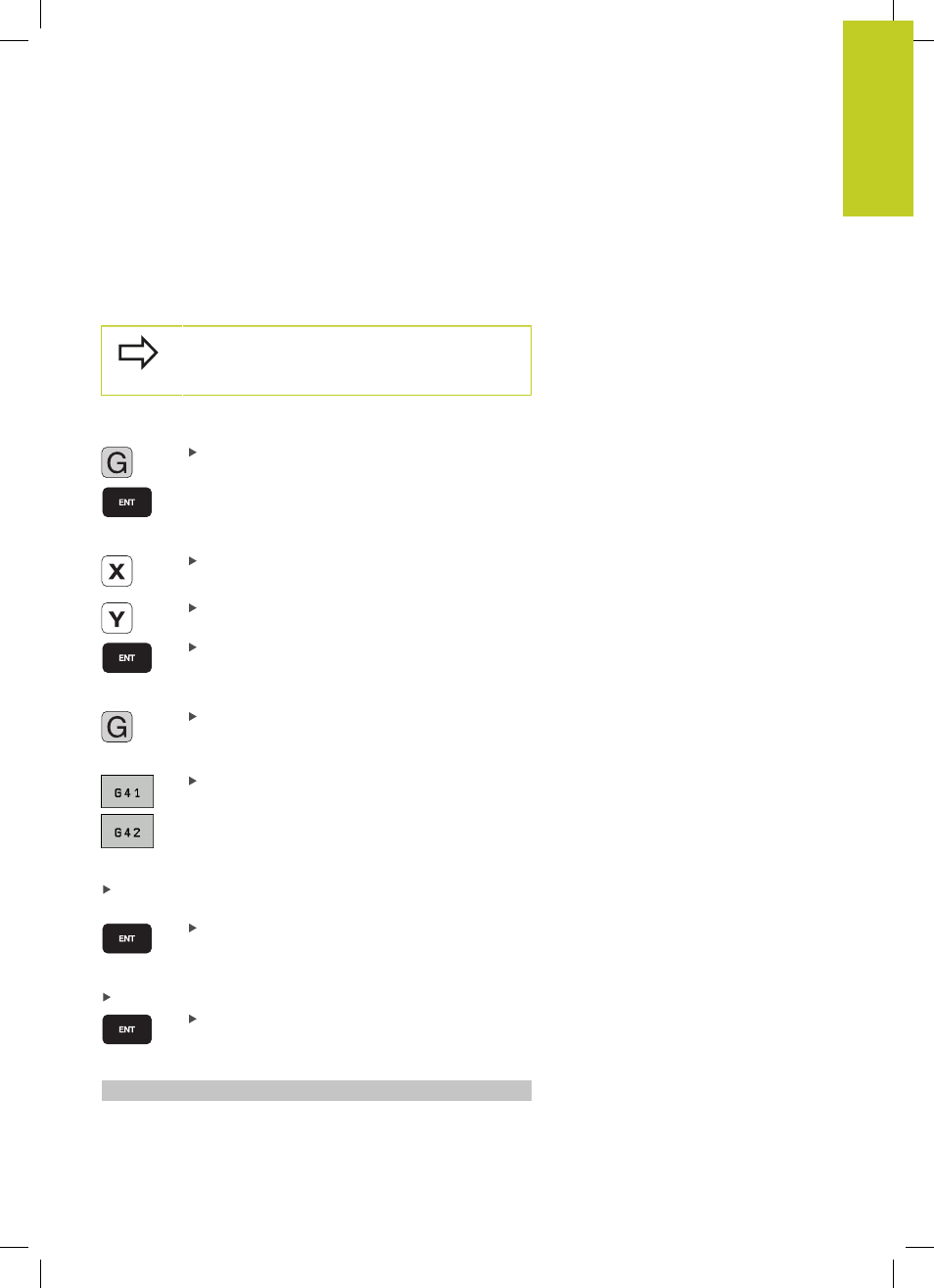

Ejemplo de una frase de posicionamiento
Introducir 1 y pulsar el botón ENT para abrir la
frase
¿COORDENADAS ?
10 (introducir la coordenada del pto. final para el
eje X)
20 (introducir la coordenada del pto. final para el
eje Y)
y pasar con ENT a la siguiente pregunta
TRAYECTORIA DE PUNTOS DE DETERMINACIÓN DEL FRESADO
Introducir 40 y confirmar con la tecla ENT,
para desplazarse sin corrección del radio de la
herramienta,
o
Desplazarse por la izquierda o por la derecha del
contorno programado: seleccionar G41 o G42 por
softkey
¿ AVANCE F=?
100 (Introducir el avance para dicho movimiento de trayectoria
100 mm/min)
y pasar con ENT a la siguiente pregunta
¿FUNCION AUXILIAR M?
Introducir 3 (función auxiliar M3 „cabezal conectado“).
El TNC finaliza este diálogo con la tecla ENT.
La ventana del programa indica la frase:
N30 G01 G40 X+10 Y+5 F100 M3 *
