Programación: Parámetros Q
9.4 Funciones angulares (Trigonometría)
9
258
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
9.4 Funciones angulares (Trigonometría)

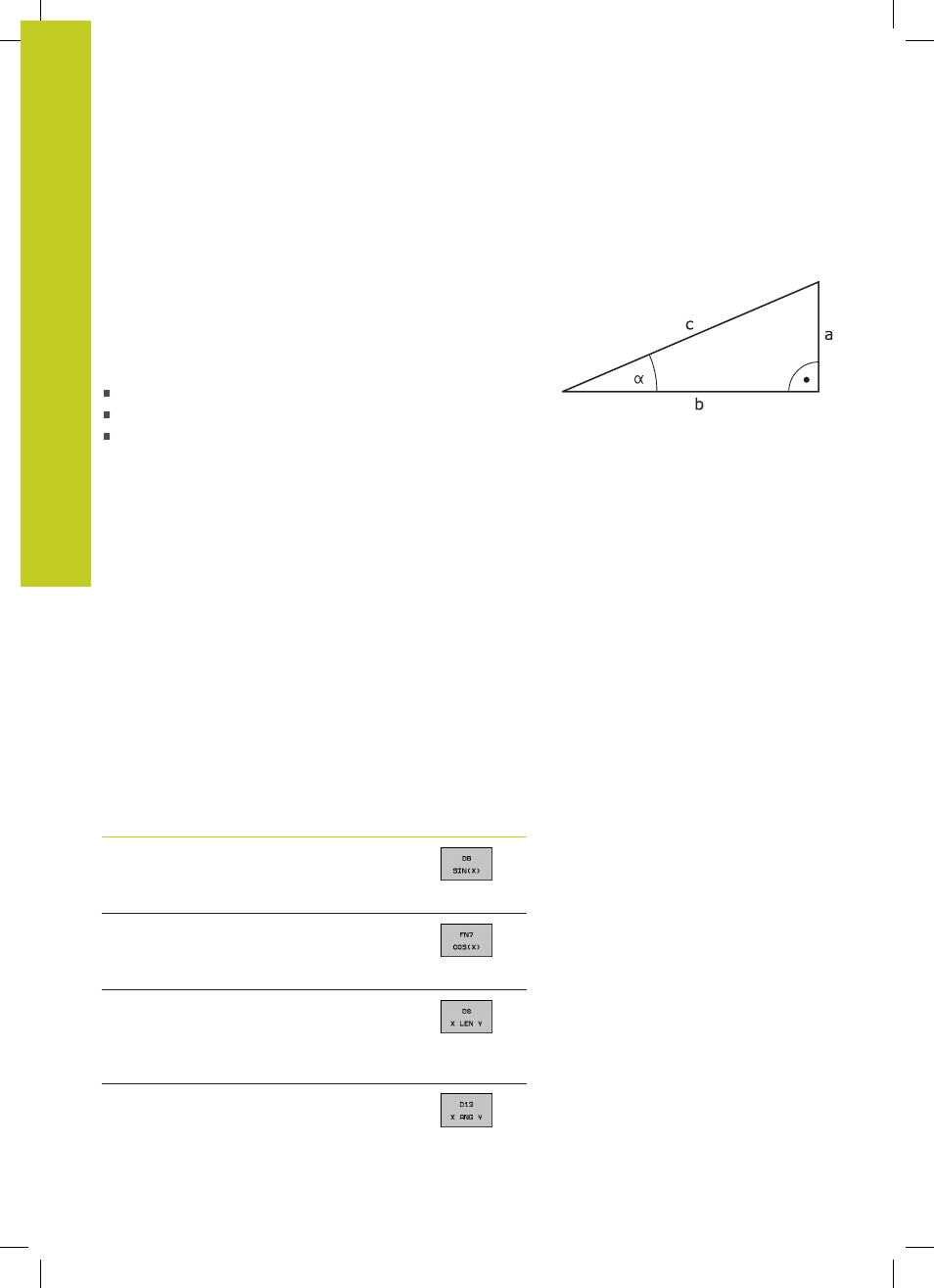

Definiciones
Seno: sen
α = a / c
Coseno: cos
α = b / c
Tangente: Tan
α = a / b = sen α / cos α
Siendo
c la hipotenusa o lado opuesto al ángulo recto
a la cara opuesta al ángulo
α
b el tercer lado
El TNC calcula el ángulo mediante la tangente:
α = arctan (a / b) = arctan (sen α / cos α)
Ejemplo:
a = 25 mm
b = 50 mm
α arctan (a / b) = arctan 0,5 = 26,57°
Además se tiene:
a² + b² = c² (mit a² = a x a)
c =
√ (a
2 + b 2 )
Programación de funciones trigonométricas
Las funciones angulares aparecen cuando se pulsa la softkey
FUNCIONES ANGULARES. El TNC muestra las softkeys que
aparecen en la tabla de la parte inferior.
Programación: comparar "Ejemplo: Programación de los tipos de
cálculo básicos"
Función Softkey
D06: SENO
p. ej.
D06 Q20 P01 -Q5 *
Determinar el seno de un ángulo en grados (°) y
asignar
D07: COSENO
p. ej.
D07 Q21 P01 -Q5 *
Determinar el coseno de un ángulo en grados (°)
y asignar
D08: RAIZ CUADRADA DE LA SUMA DE
CUADRADOS
p. ej.
D08 Q10 P01 +5 P02 +4 *
Formar y asignar la longitud a partir de dos
valores
D13: ÁNGULO
p. ej.
D13 Q20 P01 +10 P02 -Q1 *
Determinar y asignar el ángulo con arctan a partir
de dos lados o seno y coseno del ángulo (0 <
ángulo < 360°)
