Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de programación
8
248
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013

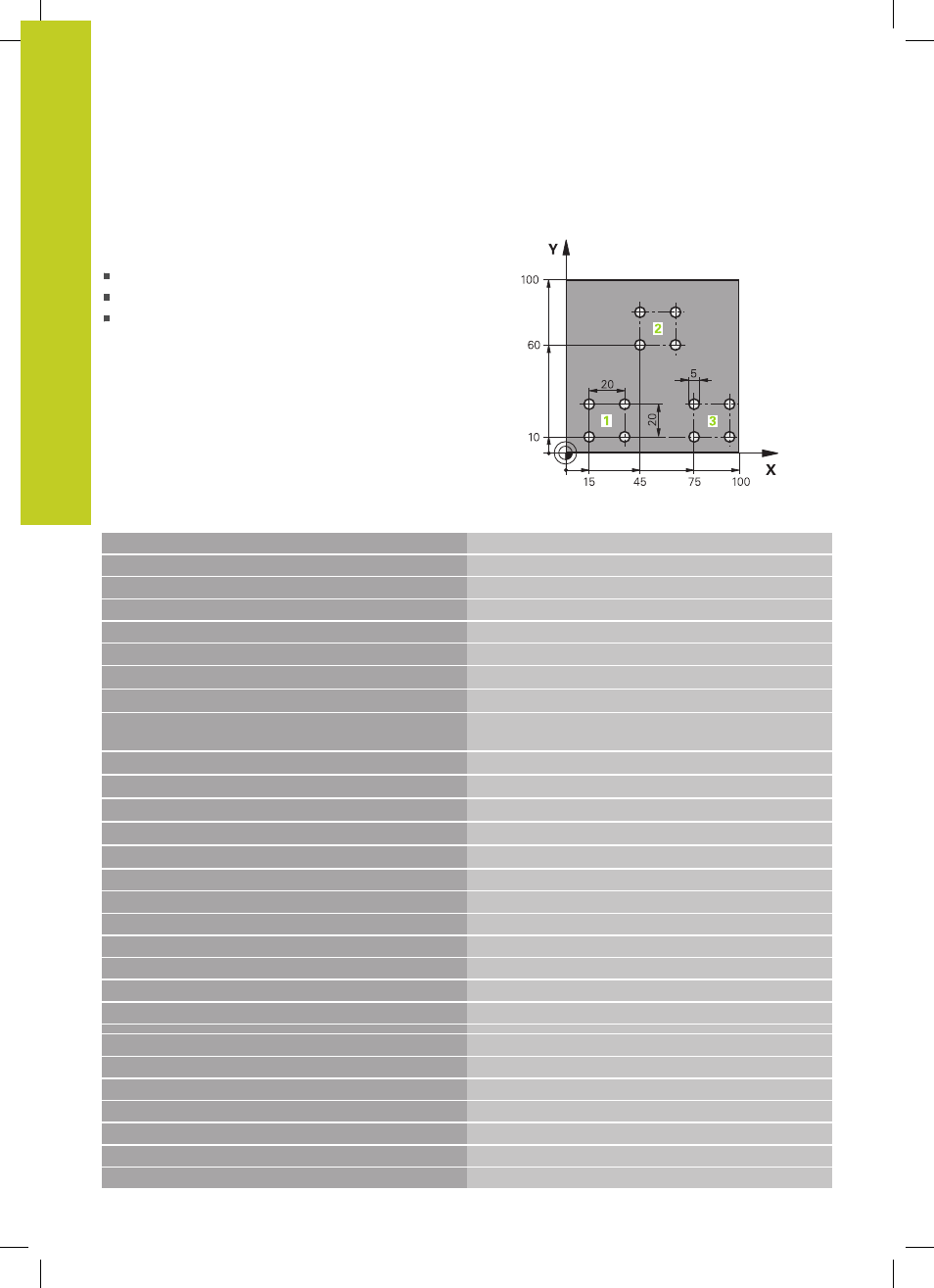

Ejemplo: Grupos de taladros
Desarrollo del programa:
Llegada al grupo de taladros en el programa principal
Llamada al grupo de taladros (subprograma 1)
Programar una sola vez el grupo de taladros en el
subprograma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Llamada a una herramienta
N40 G00 G40 G90 Z+250 *
Retirar la herramienta
N50 G200 TALADRAR Definición del ciclo taladrado
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-30 ;PROFUNDIDAD
Q206=300 ;PARA APROXIMACIÓN DE
PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=2 ;2ª DISTANCIA DE SEGURIDAD
Q211=0 ;TIEMPO DE ESPERA ABAJO
N60 X+15 Y+10 M3 *
Llegada al punto de partida del grupo de taladros 1
N70 L1,0 * Llamada al subprograma para el grupo de taladros
N80 X+45 Y+60 * Llegada al punto de partida del grupo de taladros 2
N90 L1,0 *
Llamada al subprograma para el grupo de taladros
N100 X+75 Y+10 * Llegada al punto de partida del grupo de taladros 3
N110 L1,0 * Llamada al subprograma para el grupo de taladros
N120 G00 Z+250 M2 *
Final del programa principal
N130 G98 L1 * Principio del subprograma 1: Grupo de taladros
N140 G79 * Llamar ciclo para taladro 1
N150 G91 X+20 M99 *
Aproximación al taladro 2, llamada al ciclo
N160 Y+20 M99 * Aproximación al taladro 3, llamada al ciclo
N170 X-20 G90 M99 * Aproximación al taladro 4, llamada al ciclo
N180 G98 L0 *
Final del subprograma 1
N99999999 %UP1 G71 *
