Gráficos 17.1
17
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
511

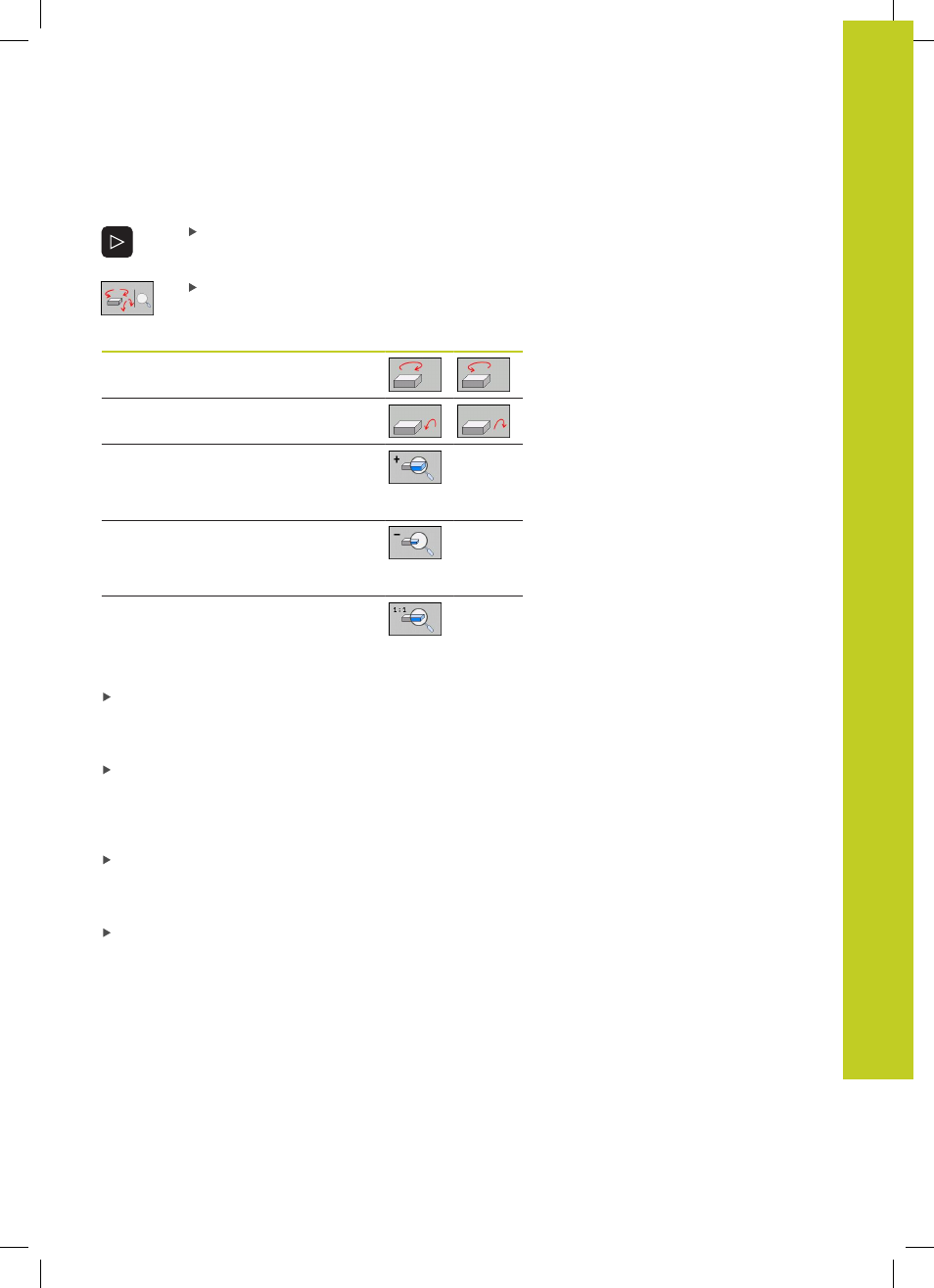

Girar la representación 3D y aumentar/disminuir
Conmutar la carátula de softkey hasta que la
softkey de selección aparece para las funciones
Girar y Aumentar/Disminuir
Seleccionar las funciones para Girar y Aumentar/
Disminuir:
Función Softkeys
Girar el gráfico en pasos de 5° alrededor
del eje vertical
Girar horizontalmente la representación
en pasos de 5º
Aumentar la representación paso a paso.
Si se aumenta la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra
Z
Disminuir la representación paso a
paso. Si se disminuye la representación,
el TNC muestra a pie de página de la
ventana de gráfico la letra
Z
Volver a la representación en tamaño
programado
Si tiene conectado un ratón al TNC, también puede realizar las
funciones anteriormente descritas con el ratón:
Para girar el gráfico representado en tres dimensiones: mover el
ratón, mientras se tiene presionado el botón derecho. Al dejar
de presionar el botón derecho del ratón, el TNC orienta la pieza
en la dirección definida
Para desplazar el gráfico representado: mover el ratón, mientras
se tiene presionado el botón central o bien su rueda. El TNC
desplaza la pieza en la dirección correspondiente. Al dejar de
presionar el botón central del ratón, el TNC desplaza la pieza en
la posición definida
Para realizar un zoom de una determinada zona con el ratón:
marcar la zona del zoom rectangular con el botón izquierdo del
ratón presionado. Al dejar de presionar el botón izquierdo del
ratón, el TNC aumenta la pieza en la zona definida
Para aumentar y reducir el zoom rápidamente con el ratón: girar
la rueda del ratón hacia delante y hacia atrás
