Estructurar programas 4.3
4
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
131
4.3 Estructurar programas
Definición, posibles aplicaciones
El TNC ofrece la posibilidad de comentar los programas de
mecanizado con frases de estructuración. Las frases de
estructuración son textos breves (máx. 37 signos) que se
entienden como comentarios o títulos de las frases siguientes del
programa.
Los programas largos y complicados se hacen más visibles y se
comprenden mejor mediante frases de estructuración.
Esto facilita el trabajo en posteriores modificaciones del programa.
Las frases de estructuración se añaden en cualquier posición
dentro del programa de mecanizado. Se representan en una
ventana propia y se pueden ejecutar o completar.
Los puntos de estructuración insertados serán gestionados por el
TNC en un fichero separado (terminación .SEC.DEP). Con ello se
aumenta la velocidad al navegar en la ventana de estructuración.

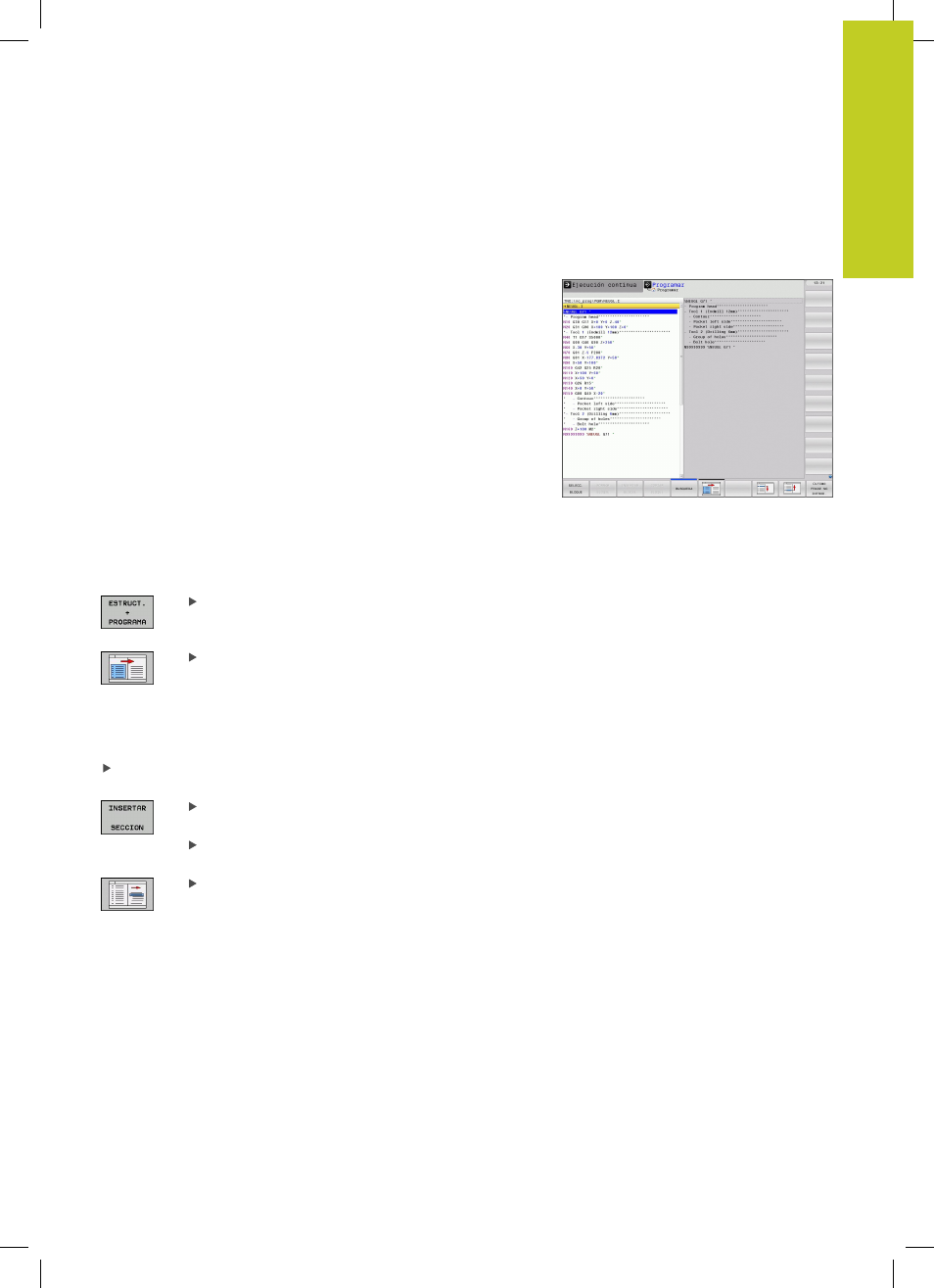

Visualizar la ventana de estructuración/cambiar la
ventana
Visualizar la ventana de estructuración: seleccionar
la subdivisión de la pantalla PROGRAMA +
ESTRUCT.
Cambiar la ventana activa: Pulsar la softkey
„Cambiar ventana“
Añadir frases de estructuración en la ventana del pgm
(izq.)
Seleccionar la frase deseada, detrás de la cual se quiere añadir
la frase de estructuración
Pulsar la softkey INSERTAR ESTRUCTURACIÓN o
la tecla * sobre el teclado ASCII
Introducir el texto de estructuración mediante el
teclado alfanumérico
Si es necesario, modificar la profundidad de
estructuración mediante Softkey
Seleccionar frases en la ventana de estructuración
Si en la ventana de estructuración se salta de frase a frase, el TNC
también salta en la ventana izquierda del programa a dicha frase.
De esta forma se saltan grandes partes del programa en pocos
pasos.
