Programación: Herramientas
5.2 Datos de herramienta
5
154
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
5.2 Datos de herramienta

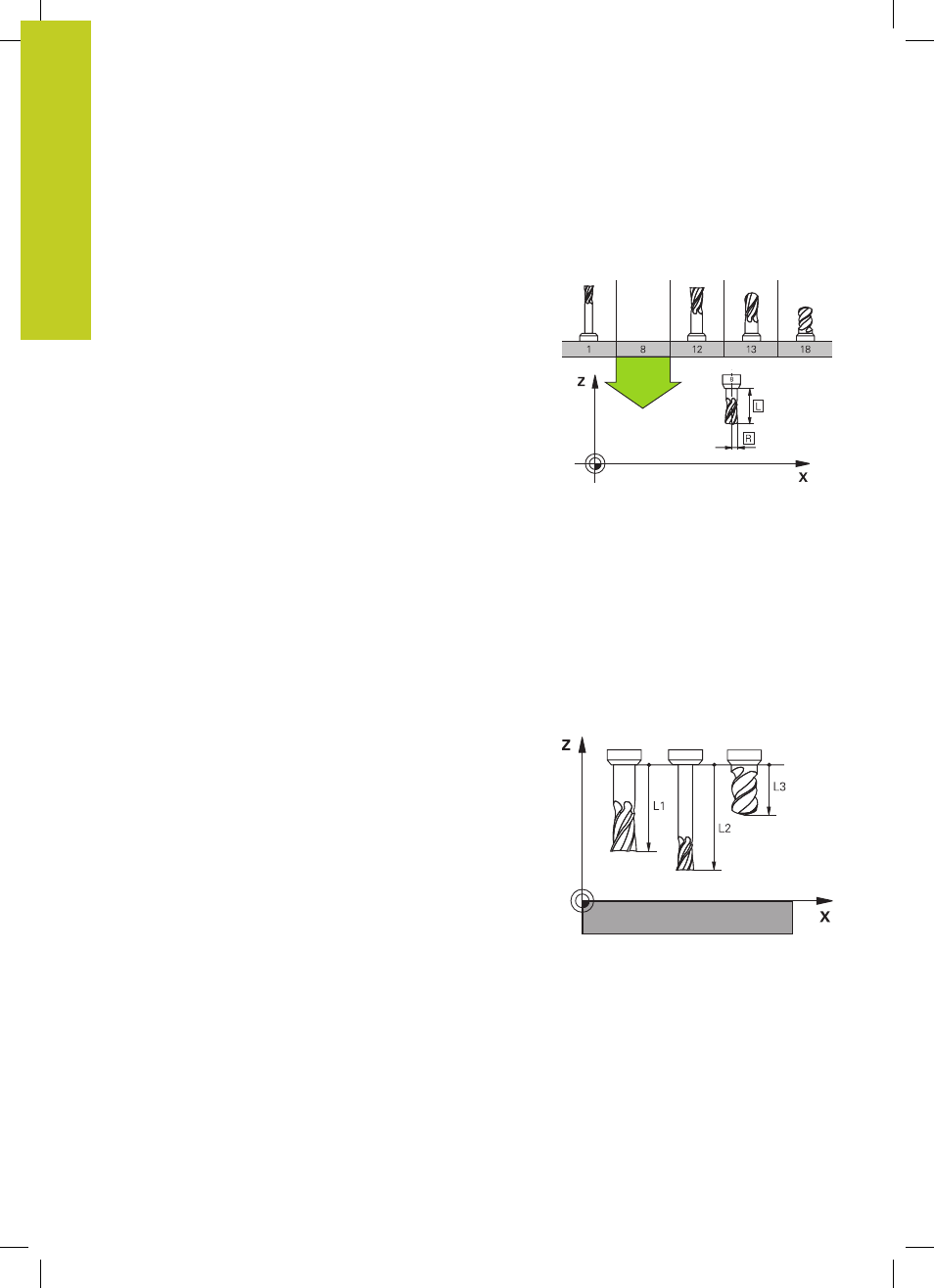

Condiciones para la corrección de la herramienta
Normalmente las coordenadas de las trayectorias necesarias,
se programan tal como está acotada la pieza en el plano. Para
que el TNC pueda calcular la trayectoria del punto central de la
herramienta, es decir, que pueda realizar una corrección de la
herramienta, deberá introducirse la longitud y el radio de cada
herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en
el programa con la función
G99 o por separado en las tablas de
herramientas. Si se introducen los datos de la herramienta en la
tabla, existen otras informaciones específicas de la herramienta
(QV). Cuando se ejecuta el programa de mecanizado, el TNC tiene
en cuenta todas las informaciones introducidas.
Número de herramienta, Nombre de herramienta
Cada herramienta se caracteriza con un número del 0 a 32767.
Cuando se trabaja con tablas de herramienta, se pueden indicar
además nombres de herramientas. Los nombres de herramienta
pueden contener como máximo 32 caracteres.
La herramienta con el número 0 se ha definido como herramienta
cero y tiene longitud L=0 y radio R=0. En las tablas de
herramientas la herramienta T0 también debería definirse con L=0
y R=0.
Longitud de la herramienta L
Debe introducirse la longitud de la herramienta L básicamente
como longitud absoluta referida al punto de referencia de la
herramienta. El TNC necesita forzosamente la longitud total de
la herramienta para numerosas funciones en combinación con el
mecanizado de varios ejes.
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.
