Programación: mecanizado por torneado
14.2 Funciones básicas (opción de software 50)
14
422
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
Datos de herramienta en la tabla de herramientas de torneado
Elemento de
introducción Empleo Introducción
T Número de torneado: Debe coincidir con el número
de herramienta de la herramienta de torneado en la
TOOL.T. -
ZL
Valor de corrección para la longitud de herramienta 1
(dirección Z)
-99999,9999...+99999,9999
XL
Valor de corrección para la longitud de herramienta 2
(dirección X)
-99999,9999...+99999,9999
DZL
Valor delta longitud de herramienta 1 (dirección Z) con
efecto adicional sobre zL
-99999,9999...+99999,9999
DXL
Valor delta longitud de herramienta 2 (dirección X)
con efecto adicional sobre XL
-99999,9999...+99999,9999
RS
Radio de cuchilla: el TNC considera el radio de
cuchilla en los ciclos de torneado y realiza una
corrección del radio de cuchilla, si los contornos se
programaron con corrección de radio
RL y/o RR.
-99999,9999...+99999,9999
TO
Orientación de herramienta: dirección de la cuchilla
de la herramienta
1...9
ORI
Ángulo de orientación del husillo: ángulo del husillo
de fresado para alinear la herramienta de torneado en
posición de mecanizado
-360,0...+360,0
T-ANGLE Ángulo de ajuste para herramientas de desbaste y de
acabado. 0,0000...+179,9999
P-ANGLE Ángulo de punta para herramientas de desbaste y de
acabado 0,0000...+179,9999
CUTLENGTH Longitud cuchilla herram. tronzar 0,0000...+99999,9999
CUTWIDTH Anchura herramienta de perforar 0,0000...+99999,9999
TYPE Tipo de la herramienta de torneado: Herramienta de
desbastado
ROUGH, Herramienta de acabado FINISH,
Herramienta de aterrajado
THREAD, Herramienta de
tronzado
RECESS, Herramienta fungiformeBUTTON,
Herramienta de torno para tronzar
RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

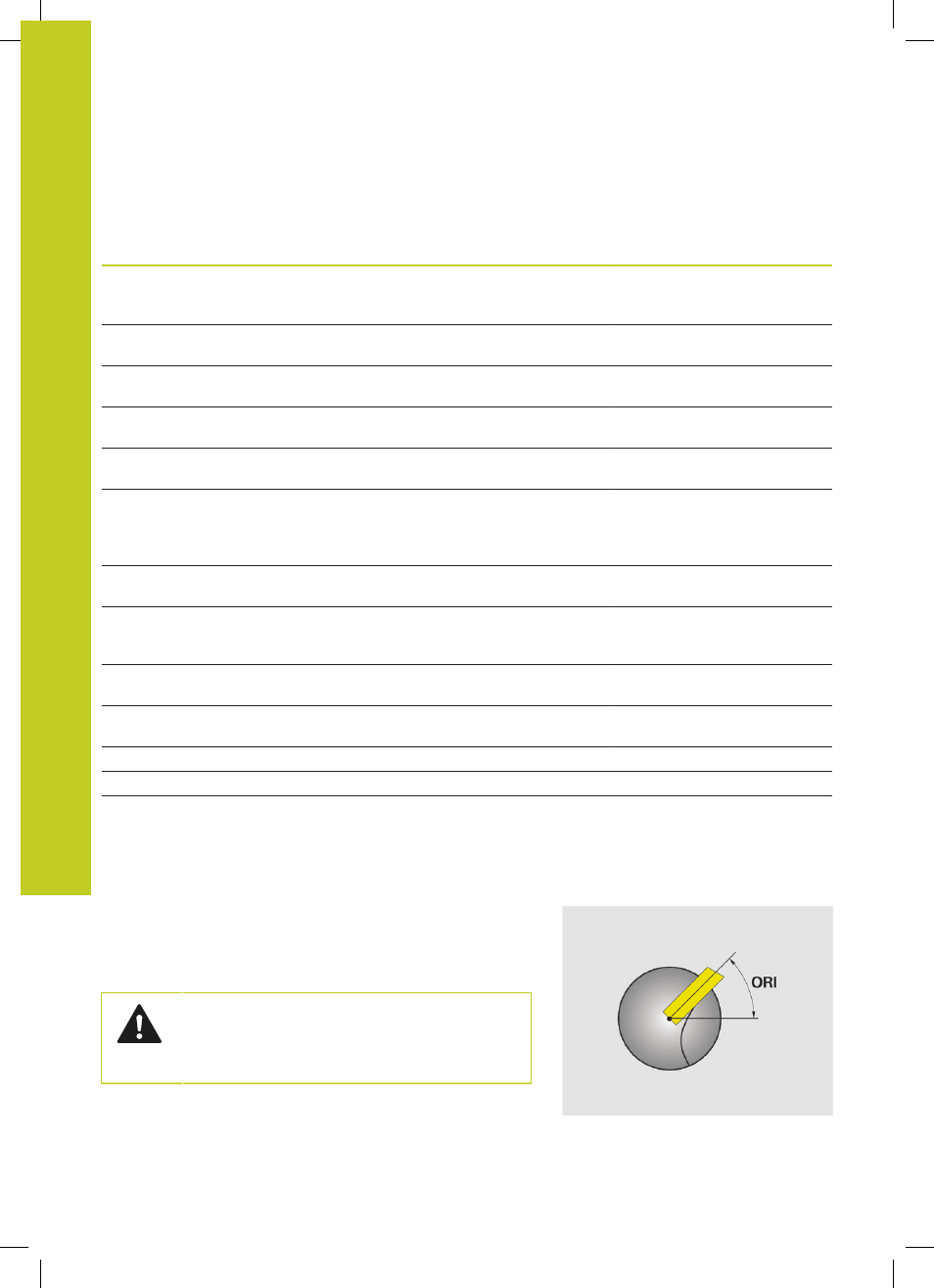

Con el ángulo de orientación del husillo
ORI se determina la
posición angular el husillo de fresado para la herramienta de
torneado. Oriente el corte de la herramienta en función de la
orientación de la herramienta
TO al centro de la mesa giratoria o en
la dirección opuesta.
La herramienta debe encontrarse en la sujeción
correcta y debe haber sido medido.
Compruebe la orientación de la herramienta según la
definición de una herramienta.
