Programación: Programar contornos
6.3 Aproximación y salida del contorno
6
192
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
6.3 Aproximación y salida del contorno
Punto inicial y punto final
La herramienta se desplaza desde el punto inicial al primer punto
del contorno. Condiciones que debe cumplir el punto inicial:
Ser programado sin corrección de radio
Que la herramienta se pueda aproximar sin colisionar
Que esté próximo al primer punto del contorno

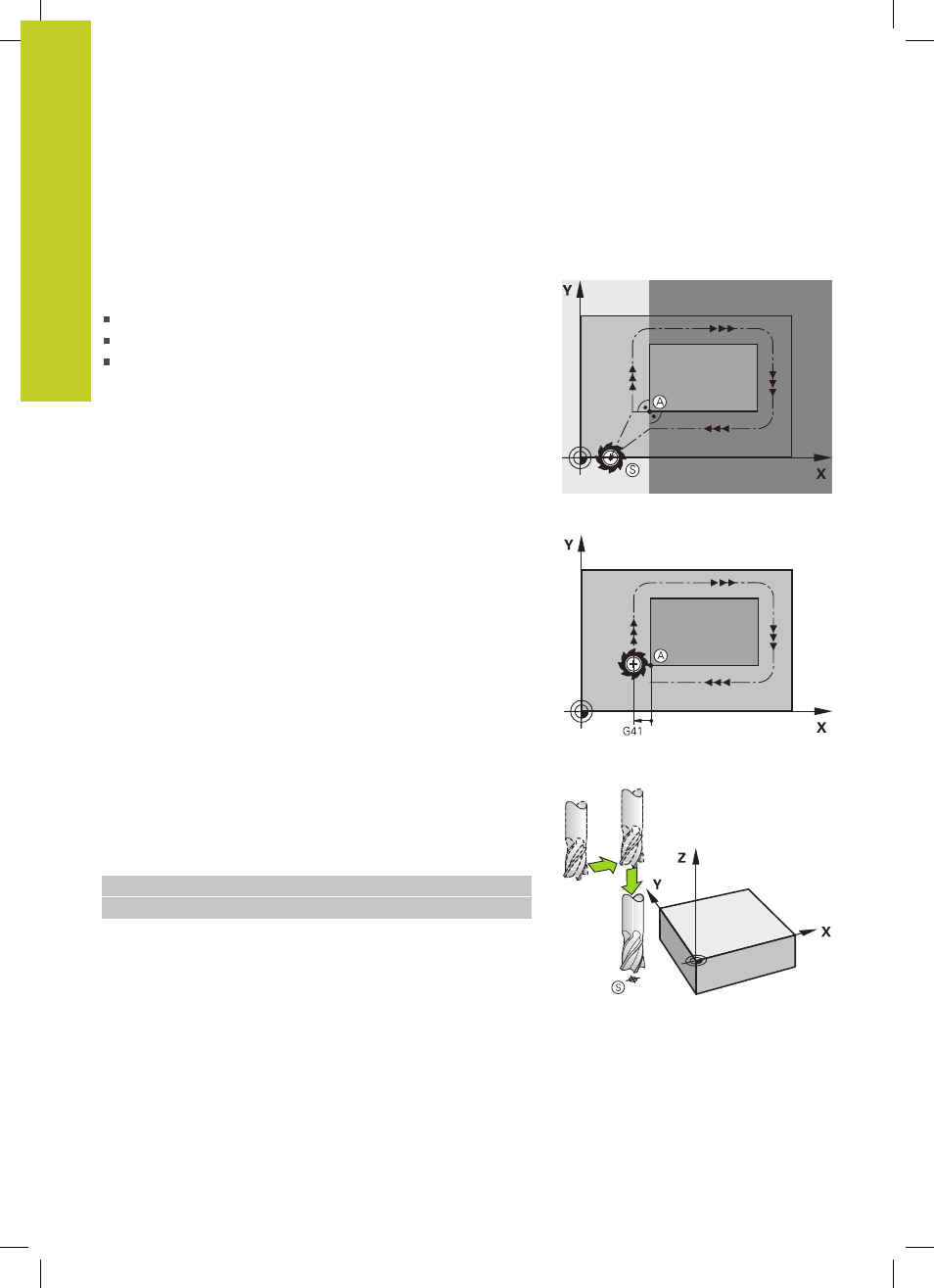

Ejemplo en la figura de arriba a la derecha:
Si se determina el punto de partida en el margen gris oscuro,
el contorno se daña al aproximarse la hta. al primer punto del
contorno.
Primer punto del contorno
Para el desplazamiento de la hta. al primer punto del contorno se
programa una corrección de radio.
Aproximación al punto de partida en el eje del cabezal
Al desplazar el punto inicial la herramienta debe desplazarse en el
eje del cabezal a la profundidad de trabajo. En caso de peligro de
colisión se realiza la aproximación al punto de partida en el eje del
cabezal.
Bloques NC
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
