Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
209

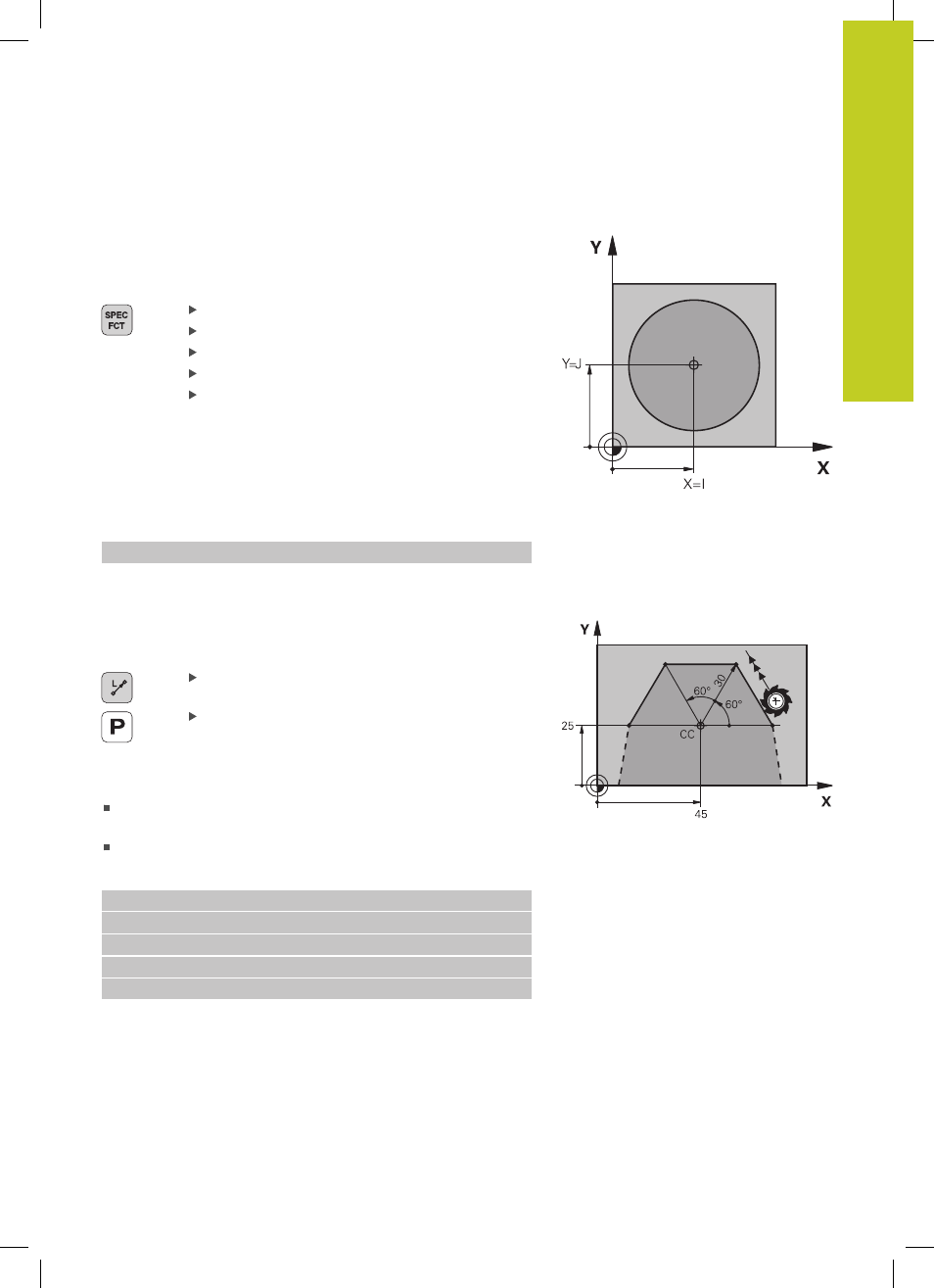

Origen de coordenadas polares: polo I, J
El polo CC se puede determinar en cualquier posición del programa
de mecanizado, antes de indicar las posiciones con coordenadas
polares. Para determinar el polo se procede igual que para la
programación del punto central del círculo.
Programar el polo: pulsar la tecla SPEC FCT
Seleccionar la softkey PROGRAMA FUNCIONES
Seleccionar la softkey DIN/ISO
Seleccionar la softkey I ó J
Coordenadas: introducir las coordenadas
cartesianas para el polo o para aceptar la última
posición programada: introducir
G29. Determinar
el polo antes de programar las coordenadas
polares. El polo se programa solo en coordenadas
cartesianas. El polo permanece activado hasta que
se determina un nuevo polo.
Ejemplo de frases NC
N120 I+45 J+45 *
recta en marcha rápida G10 Recta con avance G11 F
La herramienta se desplaza según una recta desde su posición
actual al punto final de la misma. El punto de partida es el punto
final de la frase anterior.
Radio en coordenadas polares R: Introducir la
distancia del punto final de la recta al polo CC
Ángulo en coordenadas polares H: posición
angular del punto final de la recta entre -360° y
+360°
El signo de
H se determina mediante el eje de referencia angular:
Angulo del eje de referencia angular a
R en sentido antihorario:
H>0
Angulo del eje de referencia angular a
R en sentido horario: H<0
Ejemplo de frases NC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
