Programación: Mecanizado multieje
12.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12
382
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013

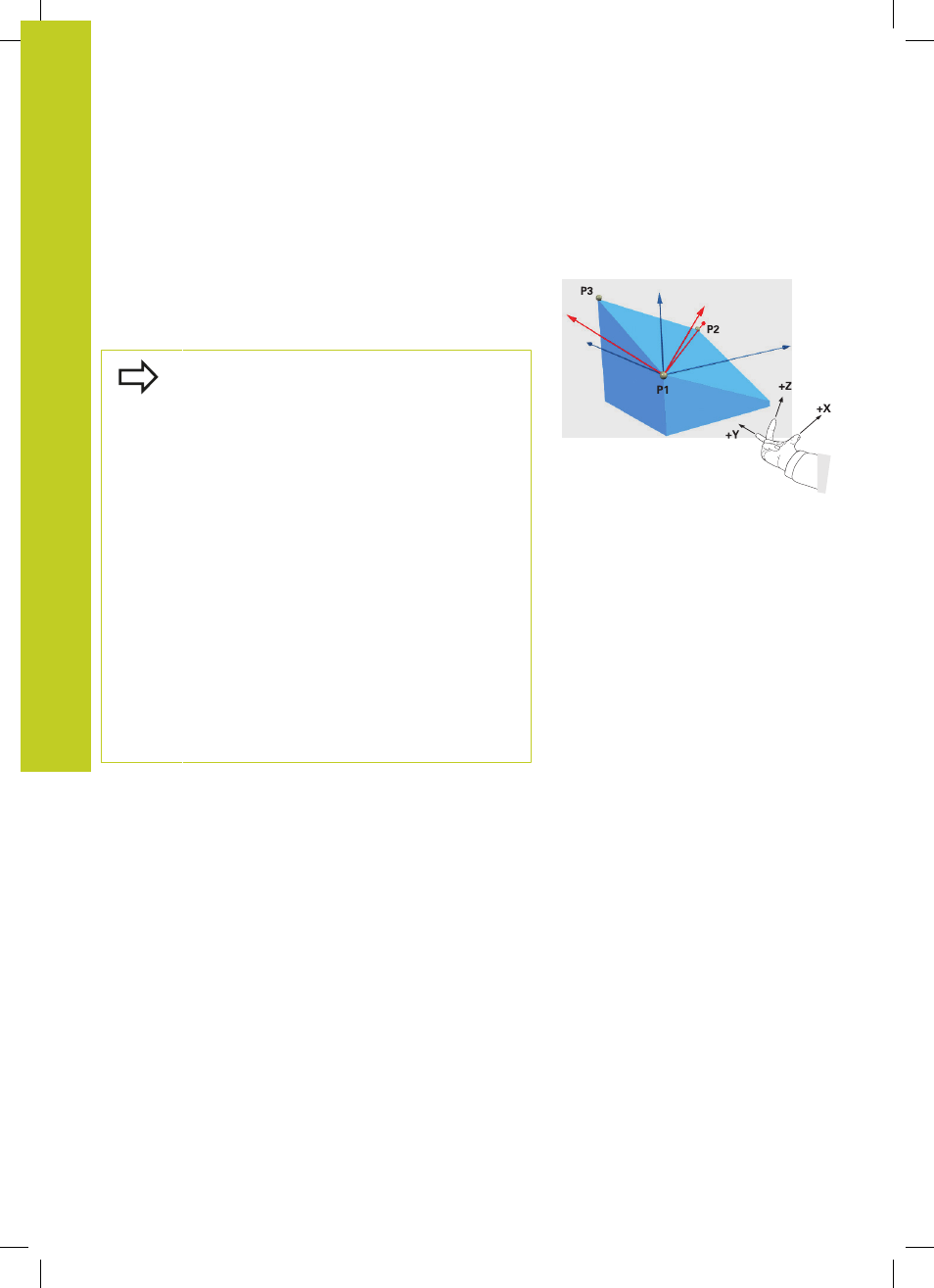

Definir el plano de mecanizado mediante tres puntos:
PLANE POINTS
Aplicación
Un plano de mecanizado puede definirse claramente a través de
la introducción de
tres puntos cualquiera del plano Puntos P1 a
P3 . Esta posibilidad puede realizarse mediante la función
PLANE
POINTS.
Antes de la programación deberá tenerse en
cuenta
La unión del punto 1 con el punto 2 determina la
dirección del eje principal inclinado (X con eje de
herramienta Z)
La dirección del eje de herramienta inclinado se
determina mediante la posición del 3er punto
referido a la línea de unión entre Punto 1 y puntos
2. Con la ayuda de la regla de la mano derecha
(Pulgar = Eje X, Índice = Eje Y, Corazón = Eje Z,
(véase la imagen superior derecha), es aplicable lo
siguiente: El pulgar (eje X) señala del punto 1 hacia
el punto 2, el índice (eje Y) señala paralelamente al
eje Y inclinado en dirección al punto 3. Entonces
el dedo corazón señala en la dirección del eje de la
herramienta inclinado.
Los tres puntos definen la inclinación del plano. El
TNC no modifica la posición del punto cero activo.
Descripción de parámetros para el comportamiento
de la posición: ver "Determinar el comportamiento
de posicionamiento de la función PLANE",
Página 387.
