18.3 Selección de la visualización de
posiciones
Aplicación
Para el funcionamiento Manual y los modos de funcionamiento
de ejecución del programa se puede influir en la visualización de
coordenadas:

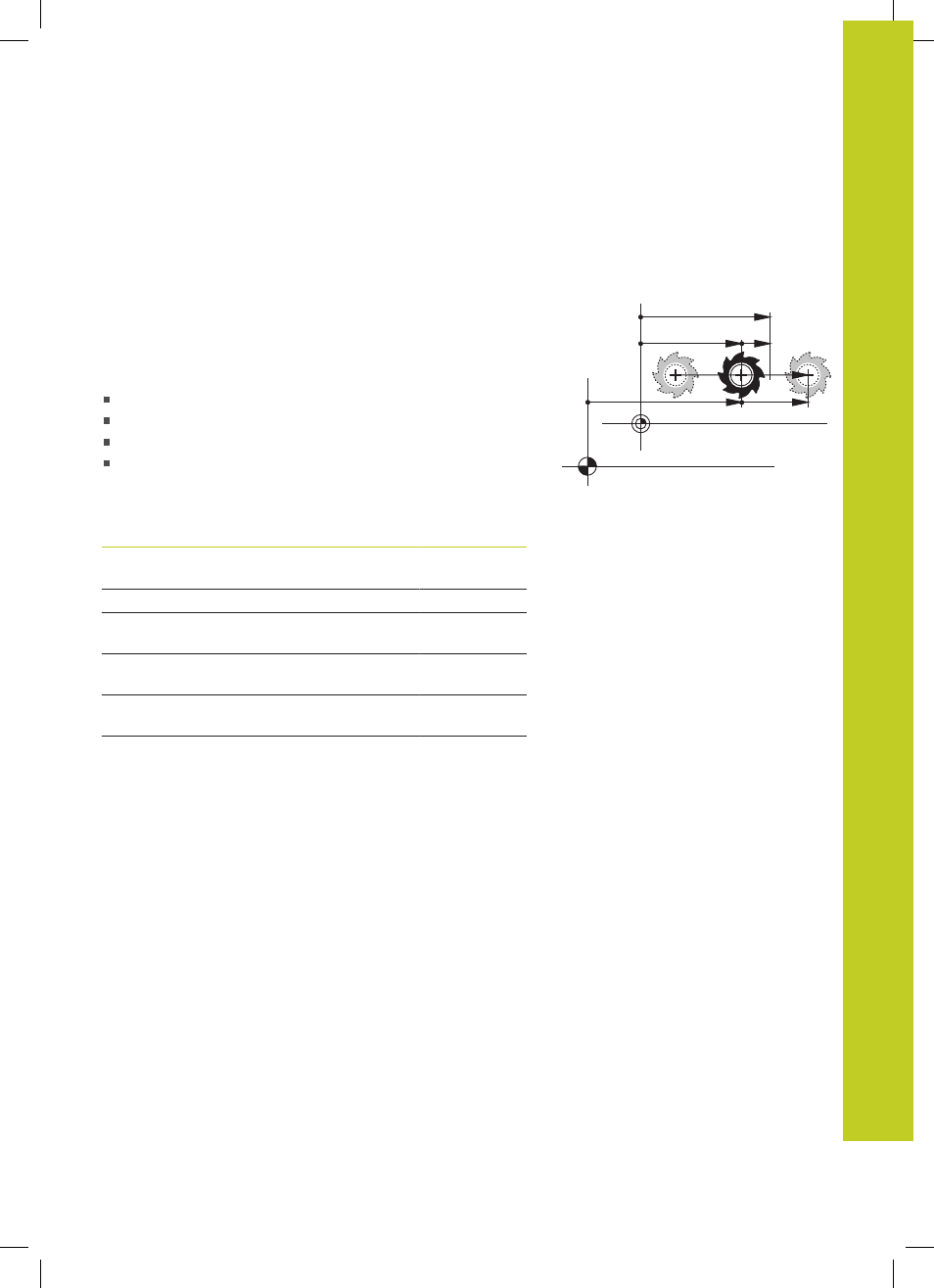

En la figura de la derecha se pueden observar diferentes posiciones
de la hta.
Posición de salida
Posición de destino de la herramienta
Punto cero (origen) de pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden
seleccionar las siguientes coordenadas:
Función Visualización
Posición nominal; valor actual indicado por el
TNC NOM
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina REFREA
Posición de referencia; posición nominal
referida al punto cero de la máquina REFNOMINAL
Error de arrastre; diferencia entre la posición
nominal y real E.ARR
Recorrido restante hasta la posición
programada; diferencia entre la posición real y
la posición final RESTW
Con la función MOD Visualización 1 de posiciones se selecciona
la visualización de posiciones en la visualización de estados.
Con la función MOD
Visualización 2 de posiciones se selecciona
la visualización de posiciones en la visualización de estados
añadida.
