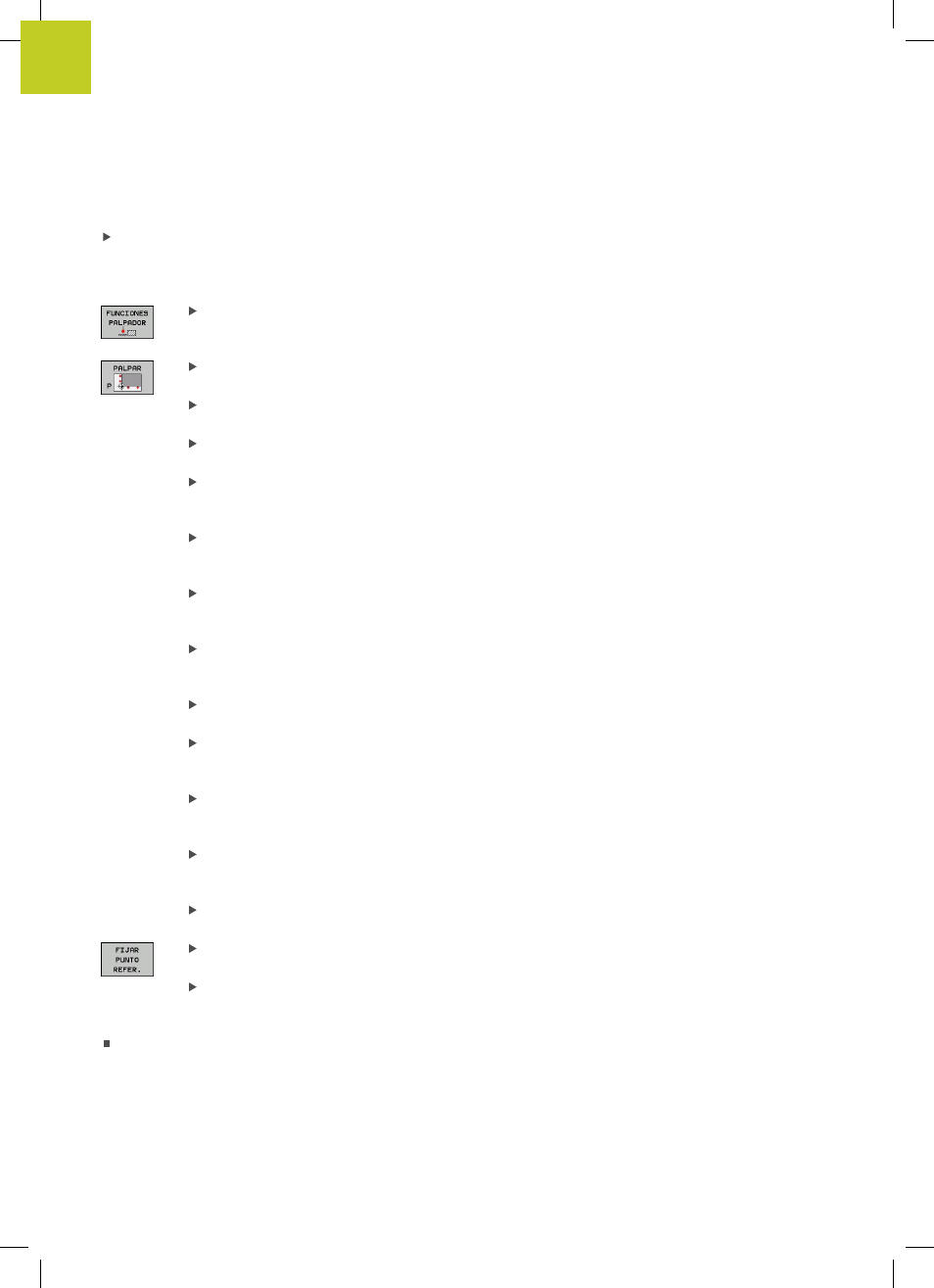

Fijar el punto de referencia con palpador 3D
Entrar el palpador 3D: en el modo de funcionamiento MDI
realizar una frase
TOOL CALLindicando el eje de herramienta y
a continuación seleccionar de nuevo el modo
Funcionamiento
manual
Seleccionar las funciones de palpación: el TNC
muestra las funciones disponibles en la barra de
botones
Por ejemplo, situar el punto de referencia en una
esquina de la pieza
Posicionar el palpador cerca del primer punto de
palpación en la primera arista de la pieza
Seleccionar la dirección de palpación mediante
softkey
Pulsar NC-Start: el sistema de palpación se
desplaza en la dirección definida hasta tocar la
pieza y vuelve automáticamente al punto de salida.
Preposicionar el sistema de palpación con las
teclas de dirección cerca del segundo punto de
palpación en la primera arista de la pieza
Pulsar NC-Start: el sistema de palpación se
desplaza en la dirección definida hasta tocar la
pieza y vuelve automáticamente al punto de salida.
Preposicionar el sistema de palpación con las
teclas de dirección cerca del primer punto de
palpación en la segunda arista de la pieza
Seleccionar la dirección de palpación mediante
softkey
Pulsar NC-Start: el sistema de palpación se
desplaza en la dirección definida hasta tocar la
pieza y vuelve automáticamente al punto de salida.
Preposicionar el sistema de palpación con las
teclas de dirección cerca del segundo punto de
palpación en la segunda arista de la pieza
Pulsar NC-Start: el sistema de palpación se
desplaza en la dirección definida hasta tocar la
pieza y vuelve automáticamente al punto de salida.
A continuación el TNC muestra las coordenadas
para el punto esquina determinado
Ajustar 0: pulsar la SOFTKEY FIJAR PUNTO
REFERENCIA
Salir del menú con la softkey FIN
Informaciones detallada respecto a este tema
Fijar puntos de referencia: ver "Fijar punto de referencia con
palpador 3D ", Página 484
