Funcionamiento manual y ajuste
15.9 Fijar punto de referencia con palpador 3D
15
490
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013

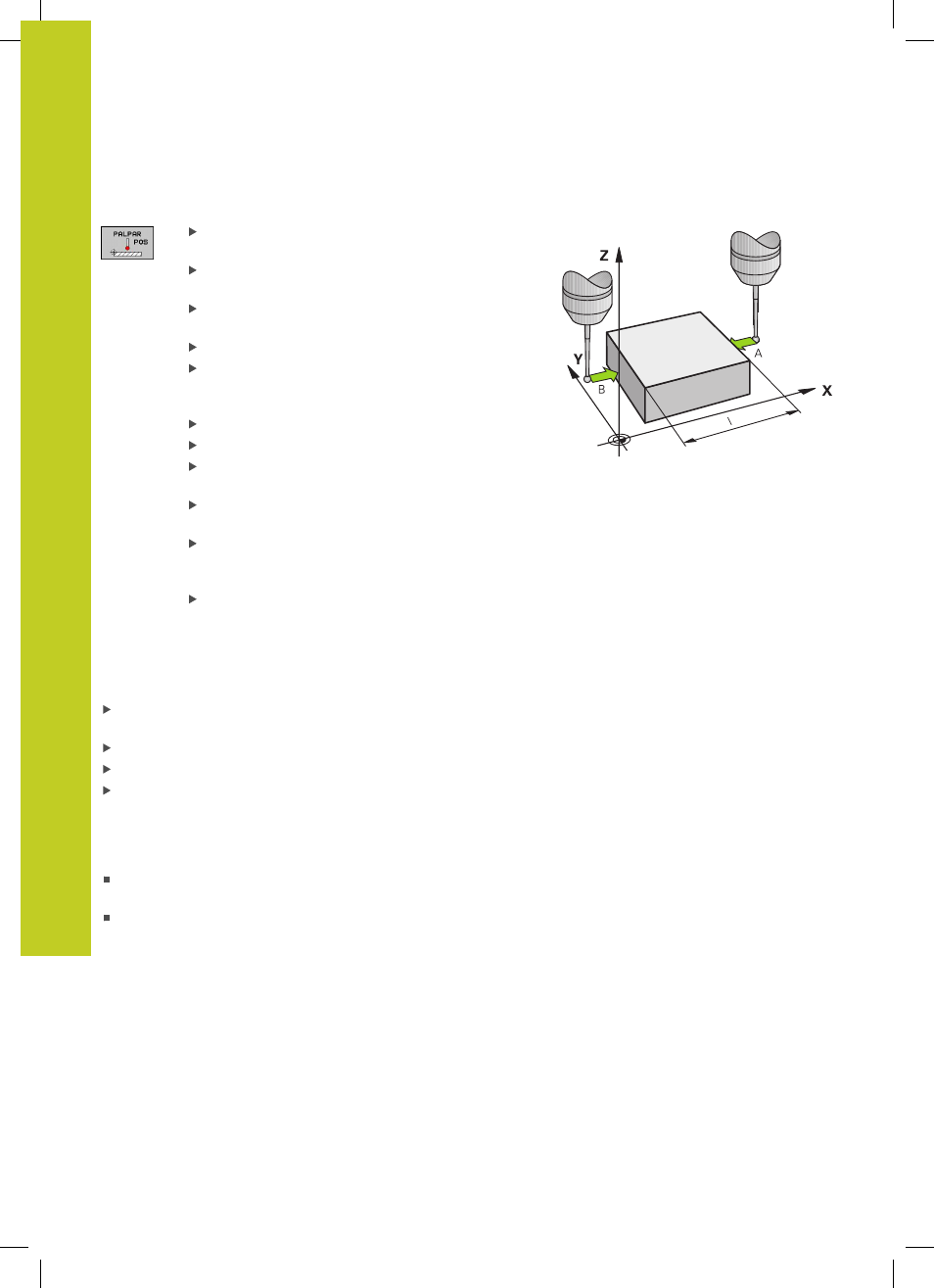

Determinar las dimensiones de la pieza
Seleccionar la función de palpación: Pulsar la
Softkey PALPAR POS
Posicionar el palpador cerca del primer punto de
palpación A
Seleccionar la dirección de palpación mediante
softkey
Palpar: Pulsar la tecla START externa
Anotar como punto de referencia el valor
visualizado (solo si se empleará posteriormente el
punto de referencia obtenido)
Introducir el punto de referencia "0"
Interrumpir el diálogo: Pulsar la tecla FINAL
Seleccionar de nuevo la función de palpación:
Pulsar la Softkey PALPAR POS
Posicionar el palpador cerca del segundo punto de
palpación B
Seleccionar la dirección de palpación con las teclas
cursoras: El mismo eje pero en sentido opuesto al
de la primera palpación.
Palpar: Pulsar la tecla START externa
En la visualización del punto de referencia se tiene la distancia
entre los dos puntos sobre el eje de coordenadas.
Fijar de nuevo la visualización de la posición al valor que se tenía
antes de la medición lineal
Seleccionar la función de palpación: Pulsar la Softkey PALPAR
POS
Palpar de nuevo el primer punto de palpación
Fijar el punto de referencia al valor anotado
Interrumpir el diálogo: Pulsar la tecla FINAL
Medición de un ángulo
Con un palpador 3D se puede determinar un ángulo en el plano de
mecanizado. Se mide
el ángulo entre el eje de referencia angular y una arista de la
pieza o
el ángulo entre dos aristas
El ángulo medido se visualiza hasta un valor máximo de 90°.
