La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 640 | Modo de empleo Programación DIN/ISO | 12/2013
377

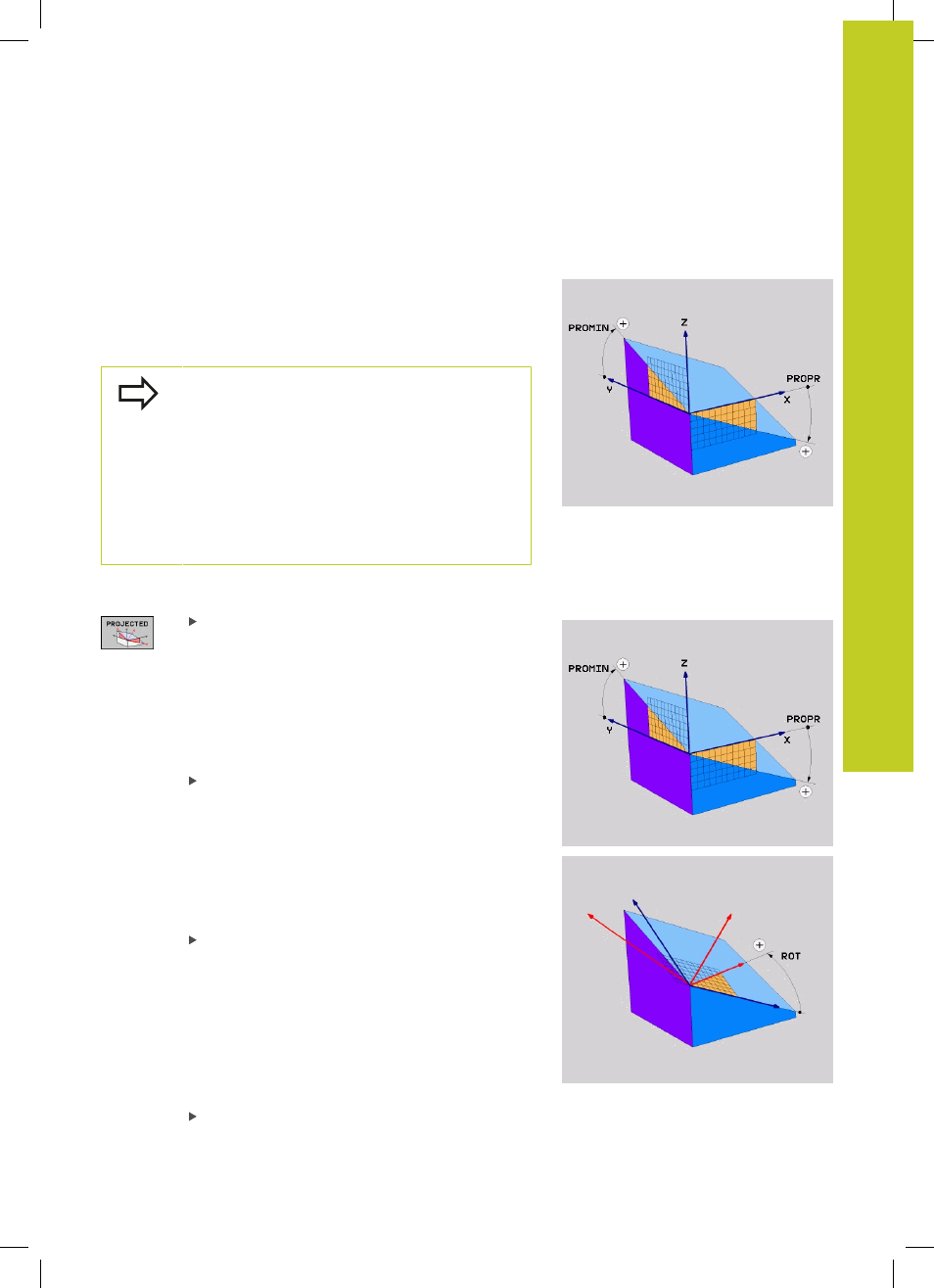

Definir el plano de mecanizado mediante ángulo de
proyección: PLANE PROJECTED
Aplicación
Los ángulos de proyección definen un plano de mecanizado
mediante la introducción de dos ángulos que pueden calcularse
mediante la proyección del primer plano de coordenadas (Z/X en el
eje de herramienta Z) y del segundo plano de coordenadas (Y/Z en
el eje de herramienta Z) en el plano de mecanizado a definir.
Antes de la programación deberá tenerse en
cuenta
Los ángulos de proyección solo pueden utilizarse
cuando las definiciones de ángulo se refieran a
un bloque rectangular. De lo contrario aparecen
distorsiones en la pieza.
Descripción de parámetros para el comportamiento
de la posición: ver "Determinar el comportamiento
de posicionamiento de la función PLANE",
Página 387.
Parámetros de introducción
¿Ángulo proyec. en 1er. plano de coordenadas?:
ángulo proyectado del plano de mecanizado
inclinado en el 1er. plano de coordenadas del
sistema de coordenadas de la máquina (Z/X en
el eje de la herramienta Z, ver figura superior
derecha). Rango de introducción de -89.9999° a
+89.9999°. El eje de 0° es el eje principal del plano
de mecanizado activo (X con eje de herramienta Z,
dirección positiva ver figura superior derecha)
¿Ángulo proyec. en 2º plano de coordenadas?:
ángulo proyectado del plano de mecanizado
inclinado en el 2º plano de coordenadas del
sistema de coordenadas de la máquina (Y/Z en
el eje de la herramienta Z, ver figura superior
derecha). Rango de introducción de -89.9999°
a +89.9999°. El eje de 0° es el eje transversal
del plano de mecanizado activo (Y con eje de
herramienta Z)
¿Ángulo ROT del plano inclinado?: Giro del
sistema de coordenadas inclinado alrededor del
eje de herramienta inclinado (corresponde de
forma análoga a una rotación con el ciclo 10 GIRO).
Con el ángulo de rotación es posible determinar
de forma sencilla la dirección del eje principal del
plano de mecanizado (X con eje de herramienta Z,
Z con eje de herramienta Y, ver figura en el centro
a la derecha. Rango de introducción de -360° a
+360°.
Continuar con las propiedades del posiciona-
miento, ver "Determinar el comportamiento
de posicionamiento de la función PLANE",
Página 387
